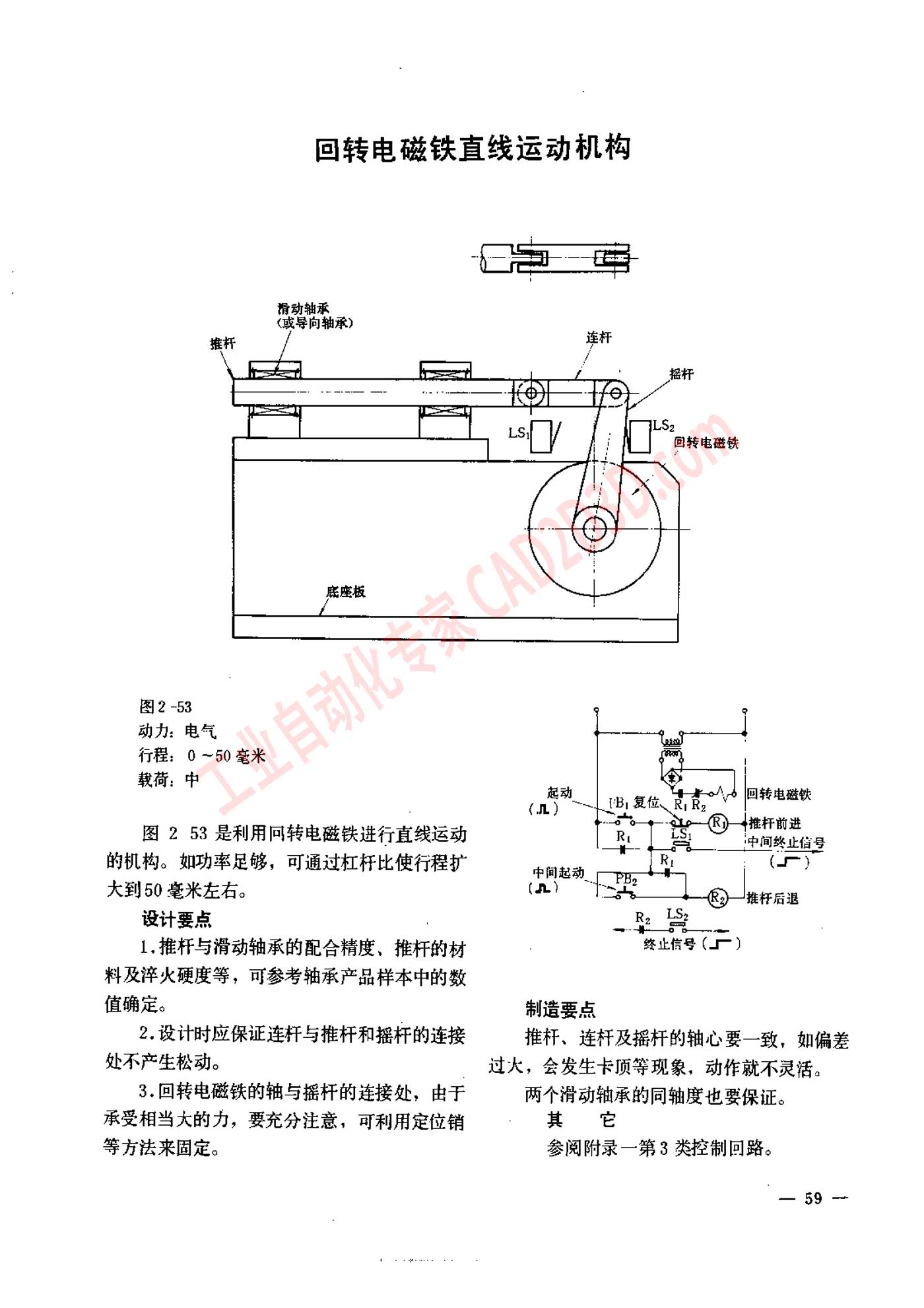

回转电磁铁直线运动机构
回转 电磁 铁 直 线 运 动机 构
3
图 2 -53
动力 : 电气
行程 ，0 一 50 毫米
载荷 :中
图 2 53 是 利用 回转 电磁 铁 进行 直线 运动
的 机 构 。 如 功率 足够 ， 可 通过 杠杆 比 使 行程 扩
大 到 50 毫米 左右 。
设计 要 点
1 , 推 杆 与 滑动 轴承 的 配合 精度 、 推 的 村
料及 淳 火 硬 度 等 ， 可 参考 轴承 产品 样本 中 的 数
值 确 定 。
2. 设 计时 应 保证 连 杆 与 推 杆 和 播 杆 的 连接
处 不 产生 松动 。
3. 回 转 电磁 铁 的 轴 与 摇 杆 的 连接 处 ， 由 于
承受 相当 大 的 力 ， 要 充分 注意 ， 可 利用 定位 销
等 方法 来 固定 。
& |
二 Bl A R R, " s
s 推 杆 前 进
Ly S emEgays
Ri : (- 广 )”
中 间 起 动 _[ 一 PB5
(et g 推 丁 后进
Re 1S
终止 全 号 ( 产 )
制造 要 点
推 杆 、 连 杆 及 播 杆 的 轴 心 要 一 致 ， 如 偏差
过 大 ， 会 发 生 卡 项 等 现象 ， 动 作 就 不 灵活 。
两 个 滑动 轴承 的 同 轴 度 也 要 保证 。
- 其 它
参阅 附录 一 第 3 类 控制 回路 。
— 59 一
