槽形凸轮直线运动机构
槽 形 凸 轮 直 线 运动 机 构

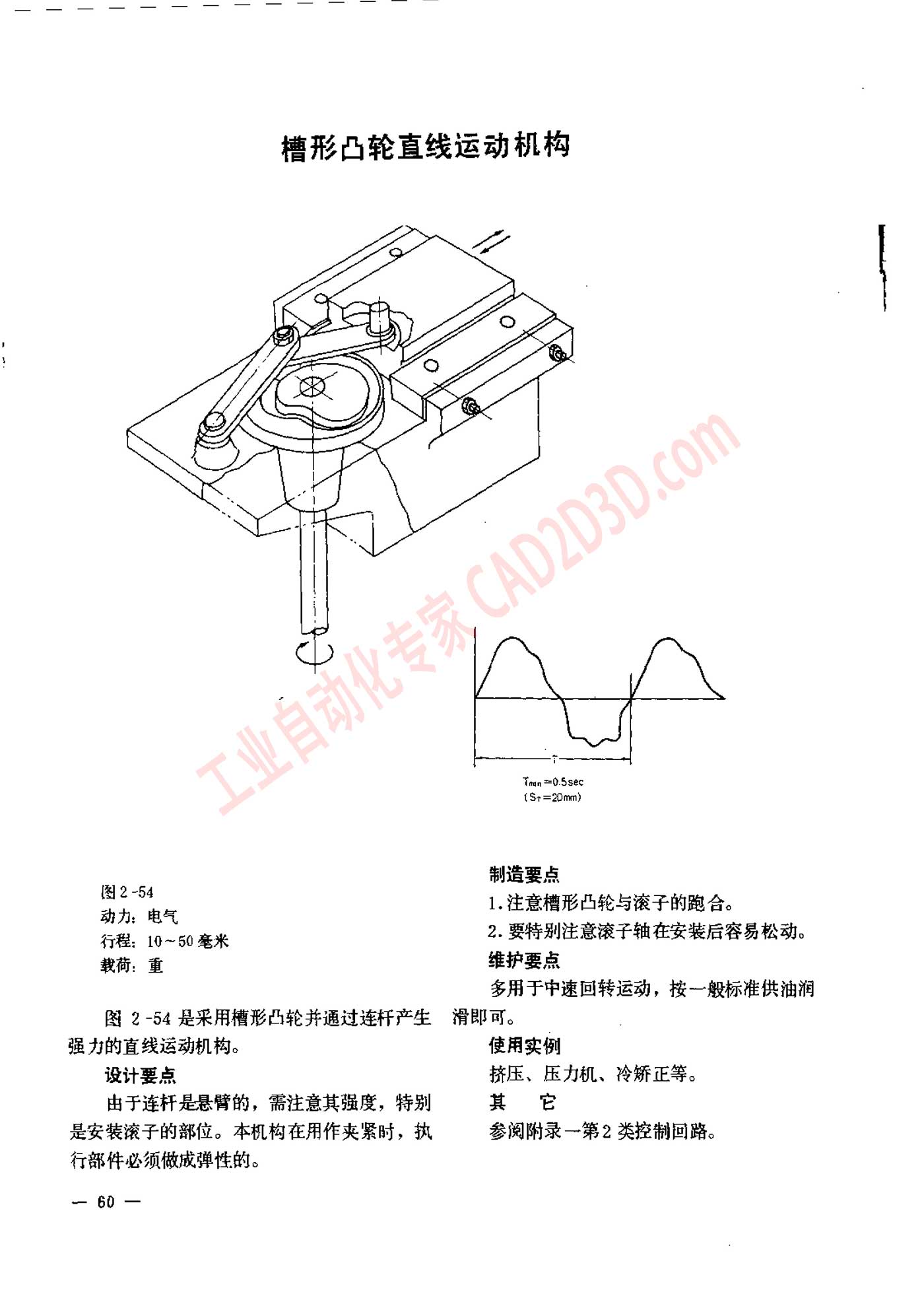

图 2-54
动力 ， 电气
行程 : 10~50 毫米
载荷 : 重
Tran =0.5sec
{Sr=20mm)
制造 要 点
1. 注 意 档 形 凸 轮 与 滚 子 的 跑 合 。
2. 要 特别 注意 滚 子 轴 在 安装 后 容易 松动 。
维护 要 点
多 用 于 中 速 回转 运动 ， 按 一 般 标准 供 油 涧
图 2 -54 是 采用 槽 形 凸 轮 并 通过 连 杆 产生 ” 滑 即 可 。
强力 的 直线 运动 机 构 。
设计 要 点
由 于 连 杆 是 悬臂 的 ， 需 注意 其 强度 ， 特 别
是 安装 滚 子 的 部 位 。 本 机 构 在 用 作 均 紧 时 ， 热
行 部 件 必须 做 成 弹性 的 。
使 用 实例
挤 压 、 压 力 机 、 冷 矫正 等 。
其 它
参阅 附录 一 第 2 类 控制 回路 。
