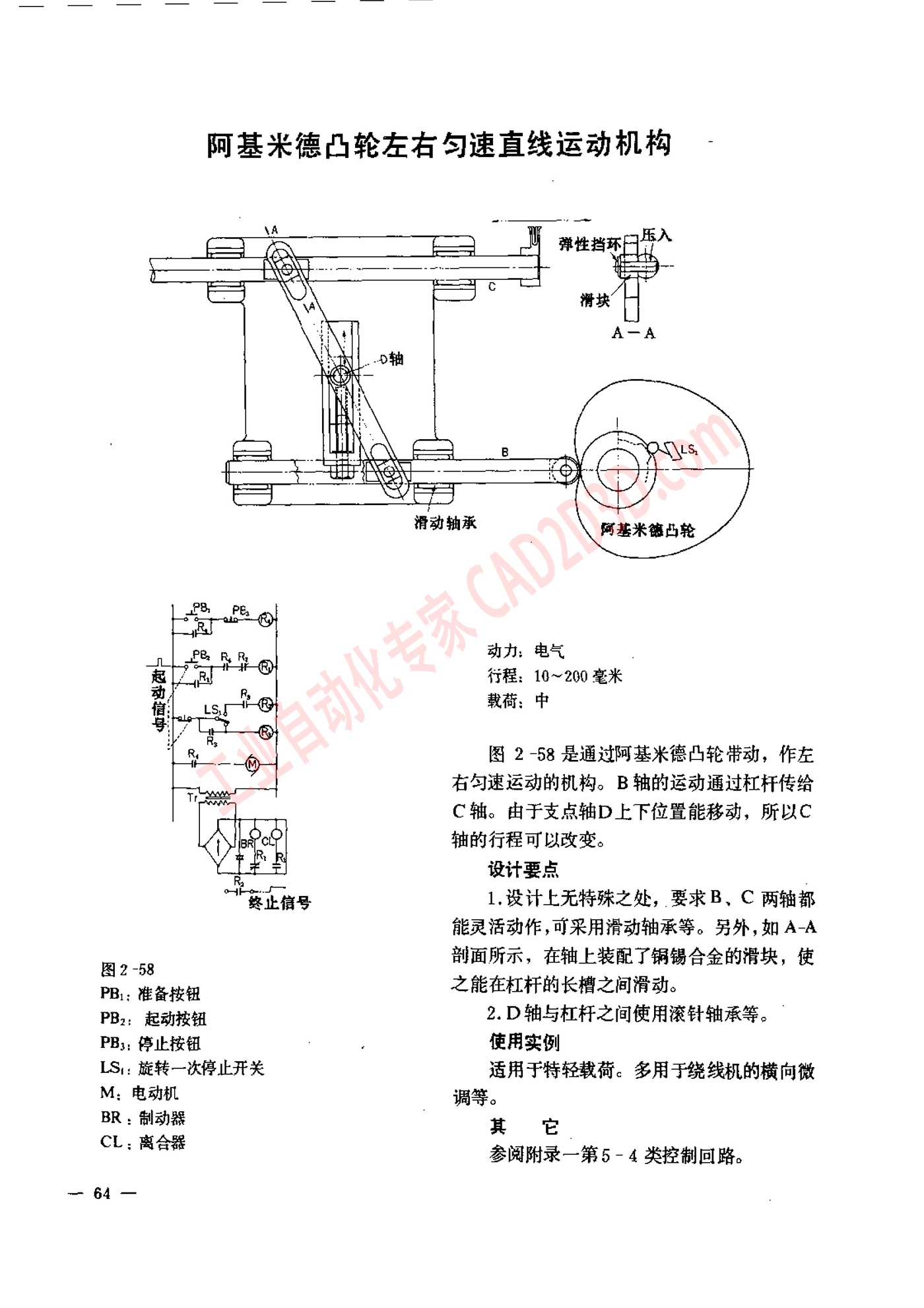

阿 基 米 德 凸轮 左右 匀速 直线 运动 机 构 2 -58 PBi: 准备 按钮 PBz， 起 动 按钮 PB:, 停止 按钮 LS,: 旋转 一 次 停止 开关 M: 电动 机 BR : 制动器 CL : 离合 路 一 64 一 动力 ， 电 气 行程 ，10 一 200 毫米 载荷 ， 中 图 2 -58 是 通过 阿 基 米 德 凸轮 带动 ， 作 左 右 匀速 运动 的 机 构 。B 轴 的 运动 通过 本 杆 传 给 C 轴 。 由 于 支点 轴 D 上 下 位 置 能 移动 ， 所 以 C 轴 的 行程 可 以 改变 。 设计 要 点 1, 疫 计 上 无 特殊 之 处 ， 要 求 B、C 两 轴 都 能 灵活 动作 ,可 采用 滑动 轴承 等 。 另 外 , 如 A-A 剖面 所 示 ， 在 轴 上 装配 了 铜 锡 合 金 的 滑 块 ， 使 之 能 在 杠杆 的 长 模 之 问 滑动 。 2. D 轴 与 杠杆 之 间 使 用 滚 针 轴承 等 。 使 用 实例 适用 于 特 轻 载 殴 。 多 用 于 绕 线 机 的 横向 微 调 等 。 其 B 参阅 附录 一 第 5 - 4 类 控制 回路 。
