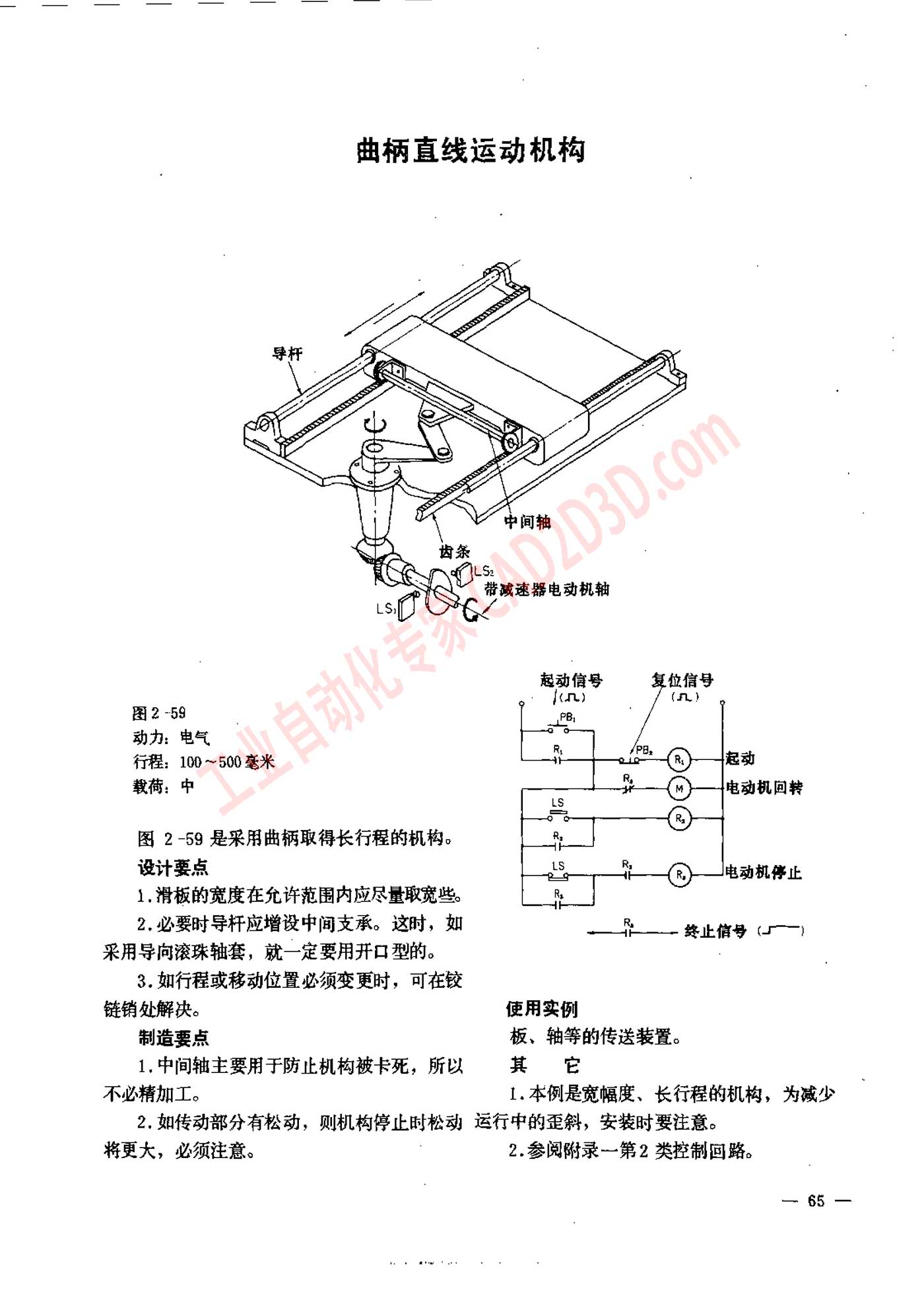

曲柄直线运动机构
iR H & E s 44
图 2 -59
动力 : 电气
行程 100 一 500 毫米
载荷 ， 中
图 2 -59 是 采用 曲柄 取得 长 行程 的 机 构 。
设计 要 点
1 ,滑板 的 宽度 在 允许 范围 内 应 尽量 取 宽 些 。
2. 必要 时 导 杆 应 增设 中 间 支 承 。 这 时 ， 如
采用 导向 滚珠 轴 套 ， 就 一 定 要 用 开口 型 的 。
3. 如 行程 或 移动 位 置 必 须 变 更 时 ， 可 在 铵
链 销 处 解决 。
制造 要 点
1. 中 间 轴 主要 用 于 防止 机 构 被 卡 死 ， 所 以
不 必 精 加 工 。
起 动 信号 位 信号
jn) o
B ‘
Ry . PB:
LS
一 个 一 -和 姓 止 信号 (一 )
使 用 实例
板 、 轴 等 的 传送 装置 。
其 ®
1 本 例 是 宽 幅 度 、 长 行程 的 机 构 ， 为 减少
2, 如 传动 部 分 有 松动 ， 则 机 构 停 止 时 松动 运行 中 的 焉 斜 ， 安 装 时 要 注意 。
将 更 大 ， 必 须 注意 。
2. 参 阅 附录 一 第 2 类 控制 回路 。
— 65 —
