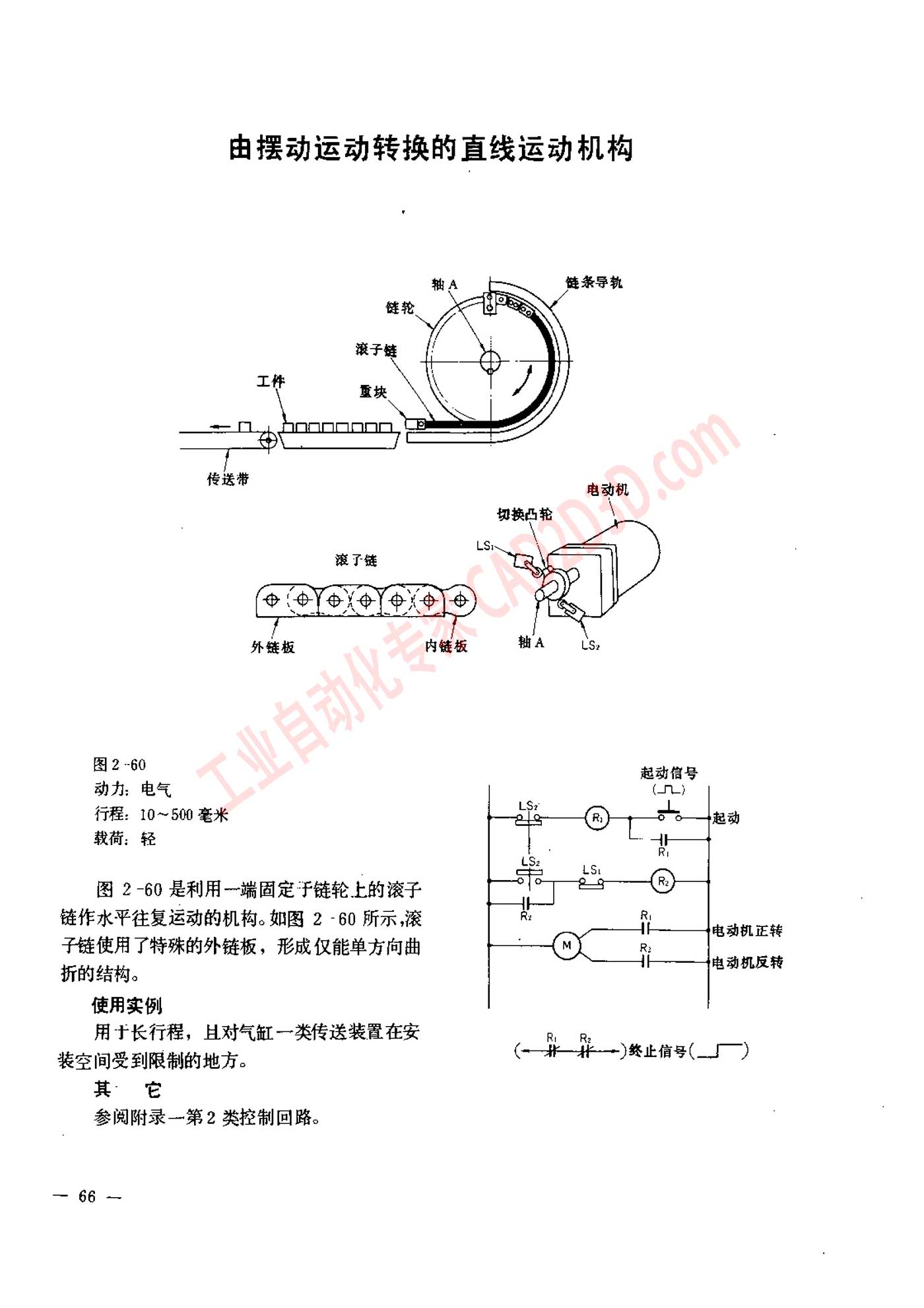

由摆动运动转换的直线运动机构
由 摆动 运动 转换 的 直线 运动 机 构
图 2 -60
动力 ， 电气
178, 10~500 毫米
载荷 : 轻
图 2 -69 是 利用 一 端 固定 于 链 轮 上 的 滚 子
链 作 水 平 往复 运动 的 机 构 。 如 图 2 - 60 所 示 , 滚
子 链 使 用 了 特殊 的 外 链 板 ， 形 成 仅 能 单方 向 曲
折 的 结构 。
使 用 实例
用 十 长 行程 ， 昌 对 气缸 一 类 传送 装置 在 安 5
装 空间 受到 限制 的 地 方 。 Gt ()
e
参阅 附录 一 第 2 类 控制 回路 。
— 66 —
