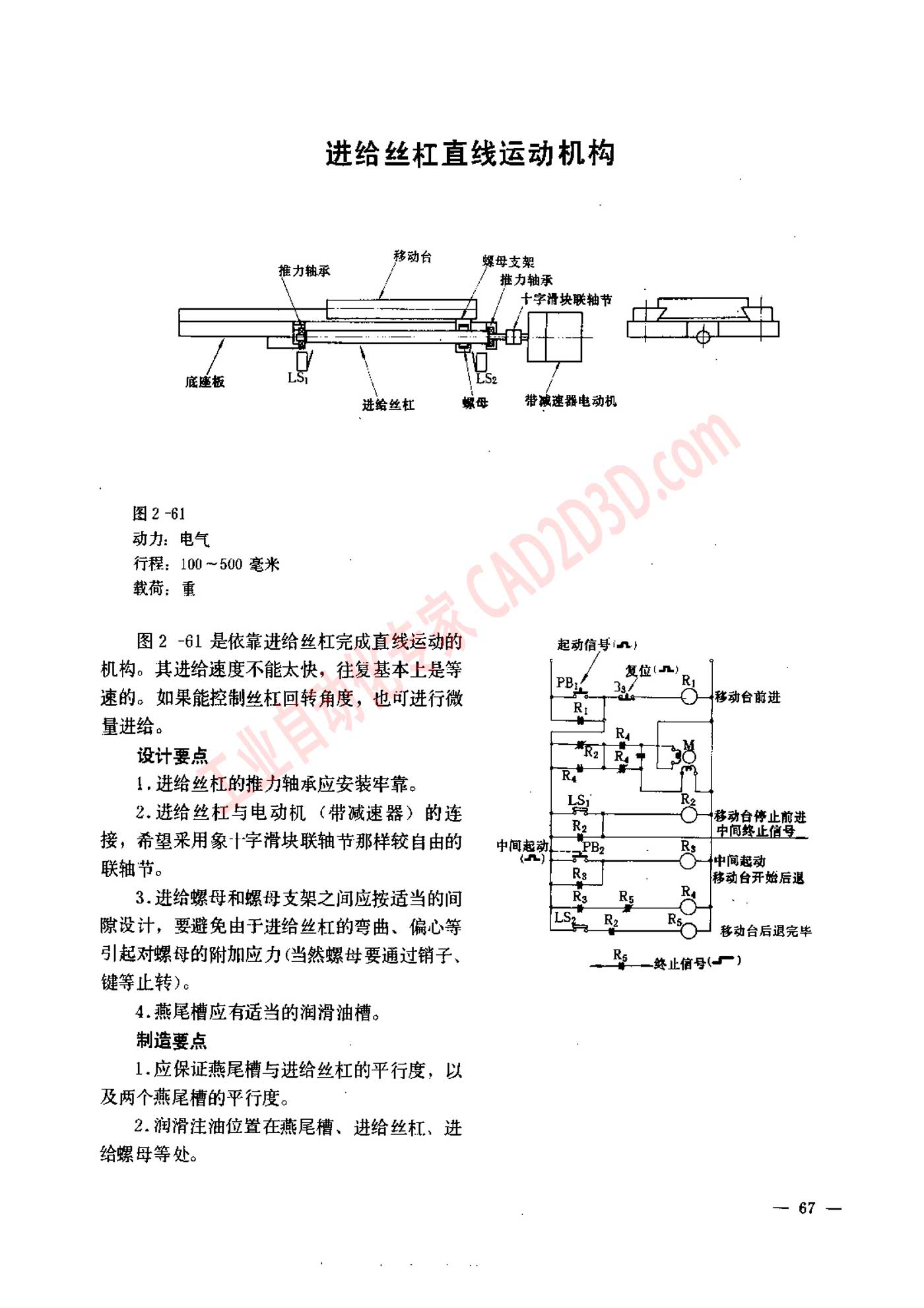

进给丝杠直线运动机构
进 给 丝 杠 直线 运动 机 构
母 支架
推力 轴承 )
人 1 /十字 清 块 联 灿 节
I / [[ £
_LIFI! -'3‘--
~
， 0
底座 板 L% i\ \ES2
i §8 HREBLHn
图 2 -61
动力 ， 电气
行程 ， 100 ~ 500 毫米
载荷 : &
图 2 -61 是 依靠 进 给 丝 杠 完成 直线 运动 的
机 构 。 其 进 给 速度 不 能 太 快 ， 往 复 基 本 上 是 等
速 的 。 如 果 能 控制 丝 枉 回转 角度 ， 也 可 进行 微
量 进 给 。
设计 要 点
1, 进 给 丝 杠 的 推力 轴承 应 安装 牢靠 。
2. 进 给 丝 杠 与 电动 机 〈 带 减速 器 ) 的 连
接 ， 希 望 采用 象 -二 字 滑 块 联 轴 节 那样 较 自 由 的
联 轴 节 。
3. 进 给 螺母 和 螺母 支架 之 间 应 按 适 当 的 间
隙 设计 ， 要 避免 由 于 进 给 丝 杠 的 弯曲 、 伪 心 等
引起 对 螺母 的 附加 应 力 (当然 螺 共 要 通过 销 子 、
键 等 止 转 )。
4. 燕 尾 槽 应 有 适当 的 润滑 油槽。
制造 划 点
1. 应 保证 燕尾 槽 与 进 给 丝 杠 的 平行 度 ， 以
及 两 个 燕尾 醒 的 平行 度 。
2. B TERRA . HA s, B
给 螺母 等 处 。
中 间 起 动
移动 台 开始 后 退
移动 台 后 退 完 毕
B s 一 )
一 67 一
