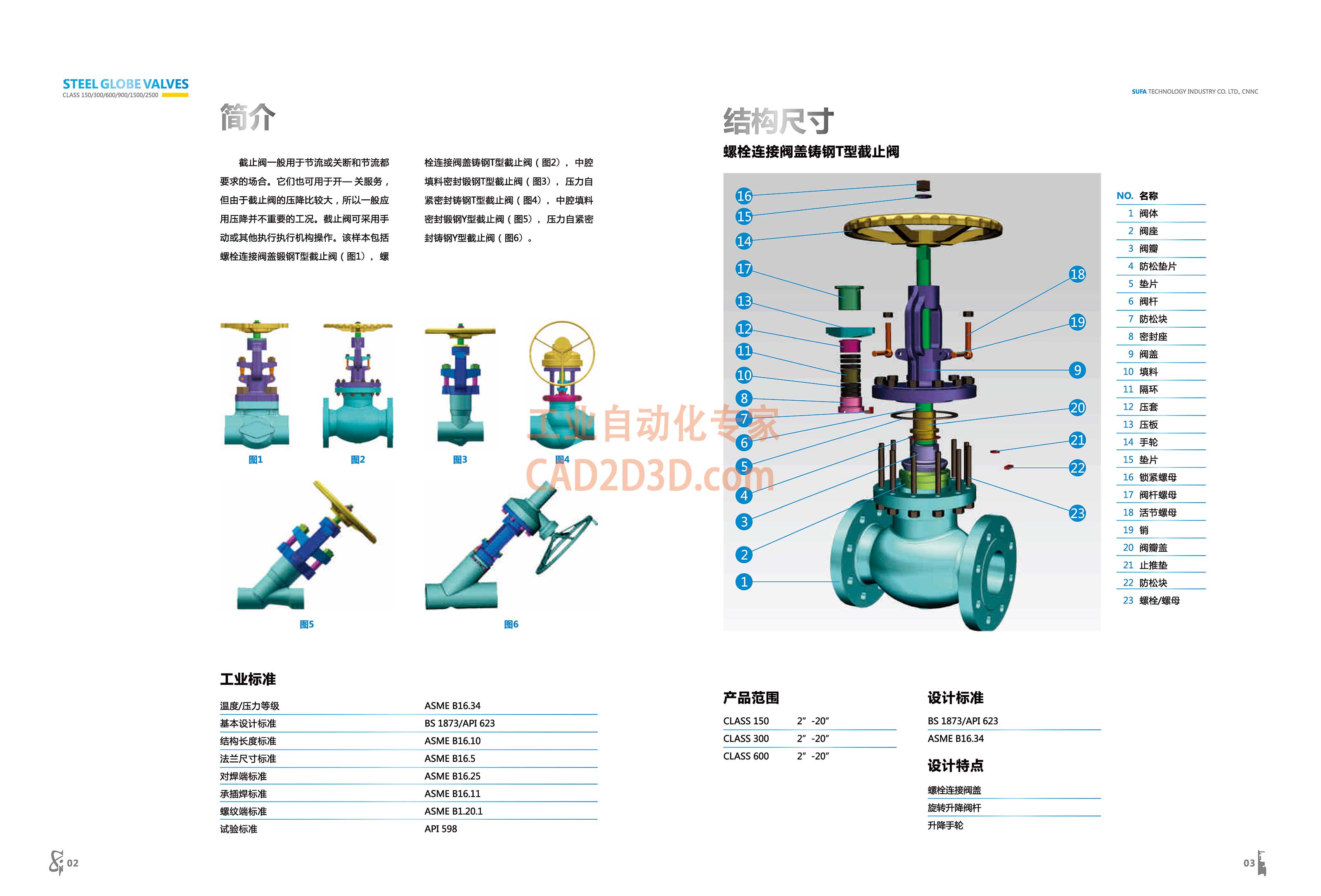

STEEL GLOBE VALVES CLASS 150/300/600/900/1500/2500 s 个 w3 B AT BRSNS RS 要 求 的 场合 。 它 们 也 可 用 于 开 一 关 服 务 ， 但 由 于 截止 阀 的 压 降 比 较 大 ， 所 以 一 般 应 用 压 降 并 不 重要 的 工 况 。 截 止 阀 可 采用 手 动 或 其 他 执行 执行 机 构 操作 。 该 样本 包括 螺栓 连接 闪 盖 锥 钢 T 型 截止 阀 ( 图 1) ， 螺 栓 连 接 闽 盖 铸 钢 T 型 截止 阀 ， 中 腔 填料 密封 锻 钢 T 型 截止 阀 ( 图 3) ， 压 力 自 紧密 封 铸 钢 T 型 截止 闪 ( 图 4) ， 中 腔 填 料 密封 铂 钢 Y 型 截止 阀 ( 图 5) ， 压 力 自 紧密 封 铸 钢 Y 型 截止 阀 ( 图 6) 。 7y 'L 6)» Cdn 图 1 图 2 图 5 工业 标准 温度 /压力 等 级 ASME B16.34 基本 设计 标准 BS 1873/API 623 结构 长 度 标准 ASME B16.10 法 兰 尺寸 标准 ASME B16.5 对 焊 端 标准 ASME B16.25 承 插 焊 标准 ASME B16.11 螺纹 端 标准 ASME B1.20.1 试验 标准 API 598 结构 尺寸 螺栓 连接 阀 盖 铸 钢 T 型 截止 闪 8 - — 产品 范围 CLASS 150 2 -20 设计 标准 BS 1873/AP1 623 20, CLASS 300 2" -20" CLASS 600 2" -20" ASME B16.34 设计 特点 e HERETHEIRIT 升降 手 轮 SUFA TECHNOLOGY INDUSTRY CO. LTD, CNNC NO. 名 称 1 |k 2 阀 座 3 阀 瓣 4 防 松 垫 片 5 垫 片 6 阀 杆 7 防 松 块 8 密封 座 9 W% 10 填料 11 隔 环 12 压 套 13 压板 14 手 轮 15 wp 16 锁 紧 螺母 17 阔 杆 螺母 18 活 节 螺母 19 销 20 = 21 止 推 垫 22 防 松 块 23 螺栓 /螺母 .
