游标卡尺测量力大小要求(卡紧零件时的压力)

游标卡尺使用过程中最大的一个问题是测量力的控制,也就是说卡尺卡零件时需要多大的力,不同的人使用同一把卡尺测量同一个零件时,测出来的尺寸大小可能都是不同的,特别是测量塑料、橡胶等有变形的工件时,人为测量误差更大。

目前看,关于游标卡尺测量力的大小没有标准值,不同人卡的松紧程度不一样,在实际使用过程中造成很多困扰。

下面是游标卡尺的构造:

游标卡尺测量力大小(卡紧零件时的压力)

那么游标卡尺测量时,测量力到底取多大合适呢?

首先,我们可以参考其他测量工具,比如说 测量投影仪、钢尺、三坐标测量仪、机床测头,上面所列的几种测量工具,测量时工件处于自由状态,基本上不受任何外力。

三坐标测量仪:

游标卡尺测量力大小(卡紧零件时的压力)

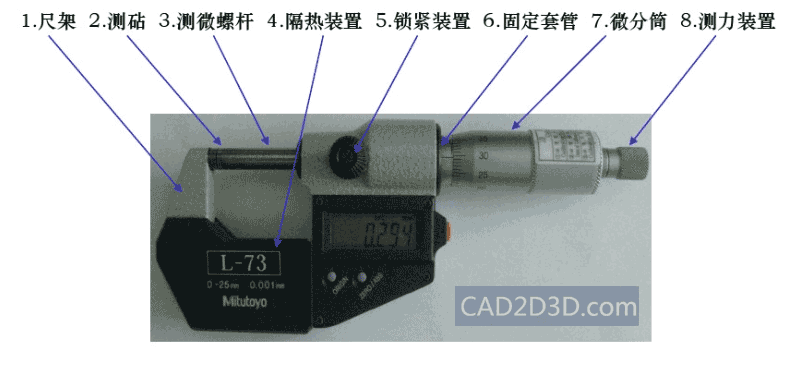

另外,螺旋测微仪(千分尺)的测力是50克,由内部的棘轮控制,只要是正确使用,当测量力达到50克时,测微筒就不再旋转了,可以保护测微仪的高精度螺旋副。

游标卡尺测量力大小(卡紧零件时的压力)

参考上面的测量工具原理和使用方法,游标卡尺测量工件时,卡爪只要轻轻接触到工件即可,接触力控制在50g,这个力的大小也就是手指能推动50g的物体的力,一个鸡蛋大约重50g。
