3.6.1 批量控制器

批量控制器是一款与流量计、温度计、防溢液位开关、防静电接地开关、控制阀门等配套使用，将介质以批量的方式向汽车罐车、火车罐车、轮船、存储罐以及其它运输工具进行灌装运输或储藏。

图3-52 批量控制器安装位置示意图

批量控制器属于现场控制设备，安装在现场并对现场装置进行控制，并可以与上位机系统进行通讯。批量控制器内部核心元件是单片机或PLC，其本质是现场控制器+人机操作界面的组合。

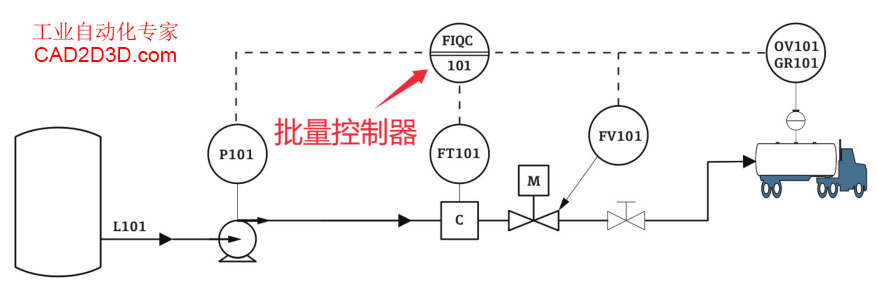

图3 53装车流程示意图

3.6.2 溢油静电保护器

溢油静电保护器可应用于顶部与底部付油模式，能有效地防止液体溢出，同时保证静电接地电阻符合相关安全标准的规定，特别适用于易燃、易爆等液态石油化工产品周转频繁的场合。

溢油静电保护器系统包括：控制器、传感型静电接地夹、工作状态板、接地线、UZK系列液位开关及归位传感器、报警显示箱、P02插头组件及插头归位器。

图3-54 溢流静电控制器

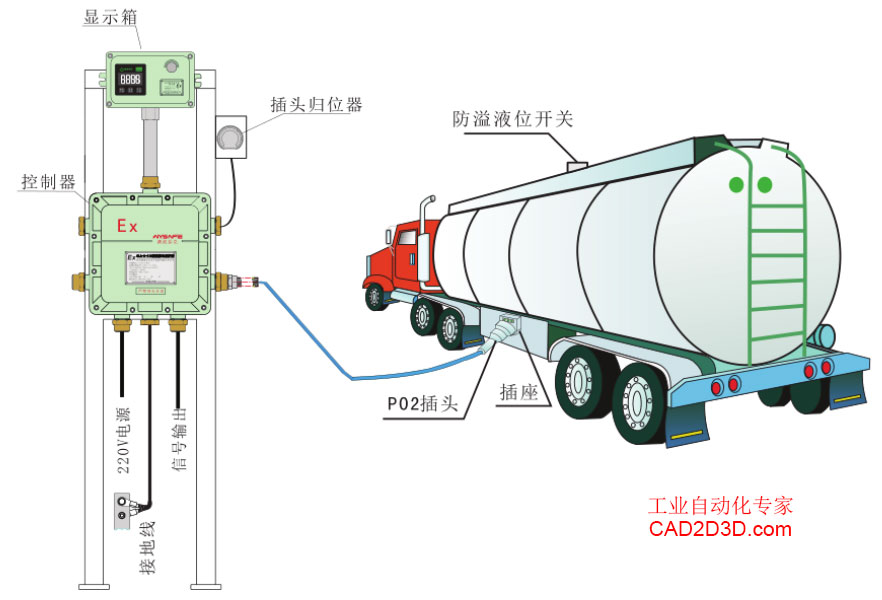

图3-55 溢流静电控制器与槽车连接示意图

图3-56 溢流静电控制器与槽车连接示意图

来源：《装车橇设计大师》/ 3 装车橇组成件 / 3.6 电气设备。
