3.5.1 流量计

流量计的类型常见的质量流量计、电磁流量计、超声波流量计、涡街流量计等，其中质量流量计和电磁流量计在装车橇上最为常见。

图3-48 科里奥利质量流量计示意图

热电阻/热电偶测温原理科里奥利流量计质量流量精度（液体）为流量的±0.2%，标准配置的变送器可以输出1个脉冲信号、1个RS-485和1个模拟信号（4～20mA）。

3.5.2 温度计和温度变送器

温度是过程工业中测量最频繁的参数。在接触式温度传感器中，主要采用两种测量原理：热电阻(RTD）和热电偶（TC）。

热电阻的阻值随温度的变化而变化，适用于温度范围在-200℃~800℃之间的测量，突出表现为测量精度高和长期稳定性好。最常用的电阻测温元件是Pt100，是一种由铂制成的温度敏感性测量电阻，0℃时阻值为100Ω。

图3-49 热电阻测温原理

热电偶是由两根不同材质的金属在一端相连接而成的，如果连接端和开放端暴露在不同的温度环境中，根据赛贝克效应会在金属回路中形成电势，借助于热电偶参考表格(IEC584），得出连接端（测量接点）温度。

热电偶适用于温度范围0℃～1800℃的测量，优点在于快速响应时间和高抗振性能。

图3-50 热电偶测温原理

扩展阅读：

1. 热电阻/热电偶测温原理：https://www.cad2d3d.com/post-1834.html

3.5.3 压力表和压力变送器

在经常需要现场压力指示用来支持就地操作员工作的场合，需要设置就地压力表。如果同时在控制室需要指示压力的场合，优先设置一个就地压力指示器（一体化或者远传），而不是就地压力表。偶尔非操作活动需要压力测量的情况下，可以设置就地取压点。

由于温度变送器过程温度最低-40℃，因此，对于＜-40℃的低温介质，引压管的长度不能太短，须保证压力变送器传感器部分的温度＞-40℃。低温介质压力和差压的测量，引压管的安装长度应确保低温介质充分气化，导压管应沿 X Y Z 轴方向安装，各方向的长度建议至少为lm ，以保证液化天然气充分气化。

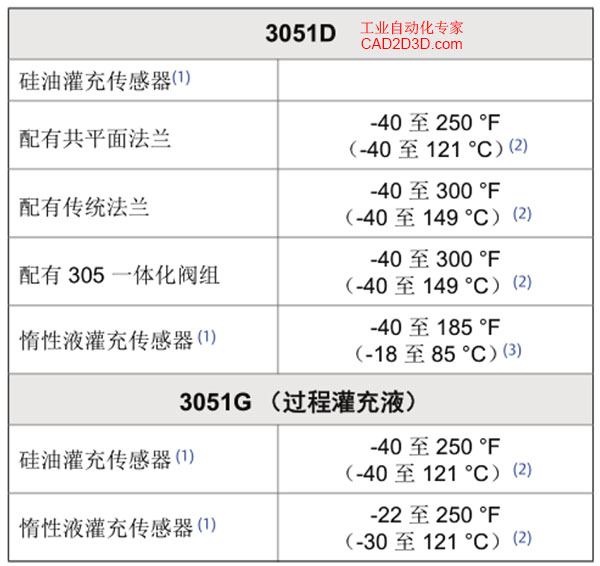

过程温度范围（罗斯蒙特）

就地压力表精度应小于满量程 ±1.6%

压力变送器精度应小于校准量程的±0.25%

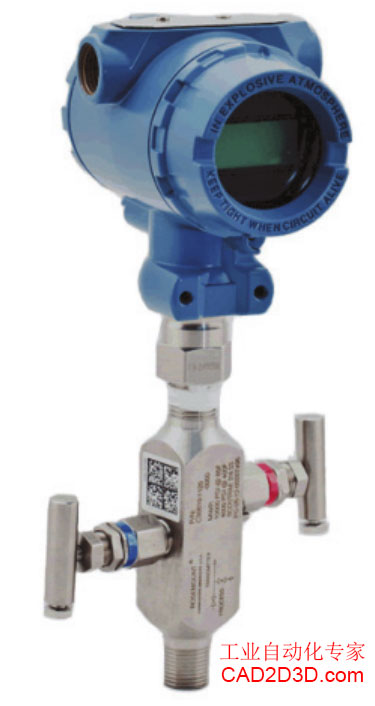

图3-51 压力变送器（含二阀组）实物图

来源：《装车橇设计大师》/ 3 装车橇组成件 / 3.5 仪表。
