螺栓(bolt / stud)和螺钉(screw)的区别联系 附3D图

1. 定义

螺栓在英文里叫做bolt,bolt翻译成中文是栓、闩、插销、门闩、门栓的意思,而螺钉在英文里叫做screw,screw翻译成中文是螺旋、拧、螺旋桨的意思,两者的区别就是螺栓是插入而螺钉是需要拧的,因此利用英文单词来区分螺栓螺钉比较直观。

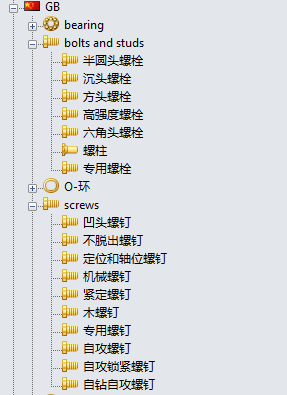

2. 分类

螺栓的分类:半圆头螺栓、沉头螺栓、方头螺栓、高强度螺栓、六角头螺栓、螺柱。

螺钉的分类:凹头螺钉、不脱出螺钉、定位和轴位螺钉、机械螺钉、紧定螺钉、木螺钉、专用螺钉、自攻螺钉、自攻锁紧螺钉、自钻自攻螺钉。

螺栓(bolt / stud)和螺钉(screw)的区别联系

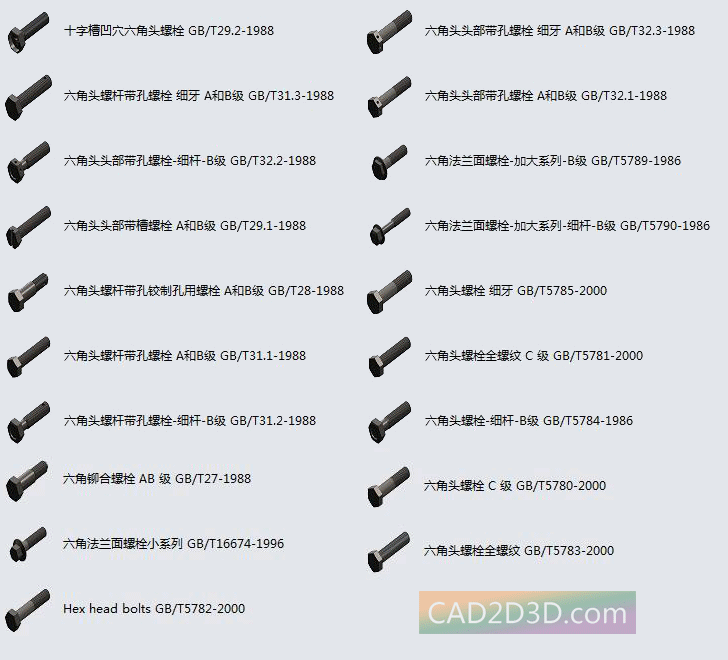

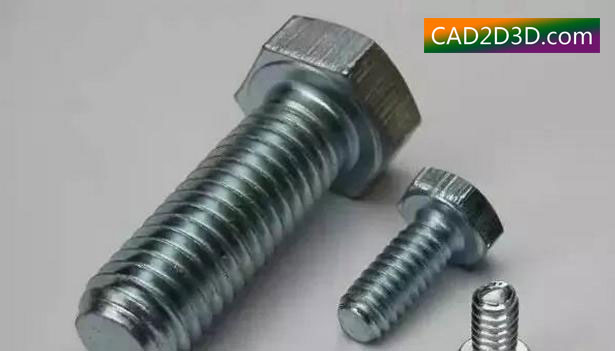

3. 螺栓

螺栓在机械制造中广泛应用于可拆连接,一般与螺母(通常再加上一个垫圈或两个垫圈)配套使用,螺栓直接插入孔内,螺栓不旋转,采用螺母锁紧。

螺栓(bolt / stud)和螺钉(screw)的区别联系

螺栓(bolt / stud)和螺钉(screw)的区别联系

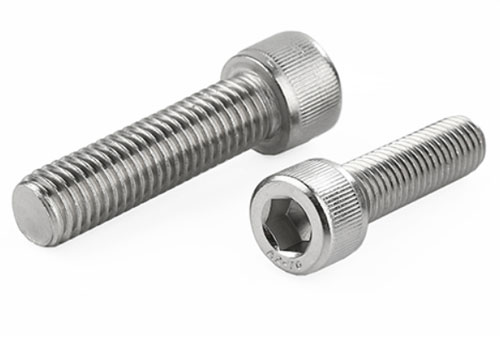

4. 螺钉

螺钉通常是单独(根据需要配垫圈和弹垫)使用,一般起紧固或紧定作用,应拧入机体的内螺纹,旋转拧紧。

螺栓(bolt / stud)和螺钉(screw)的区别联系

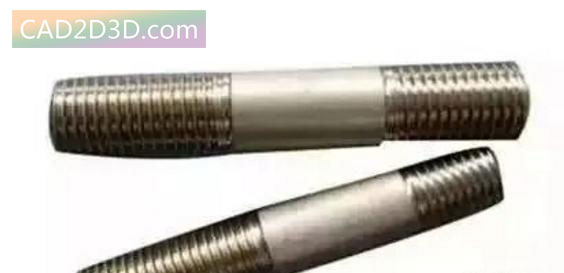

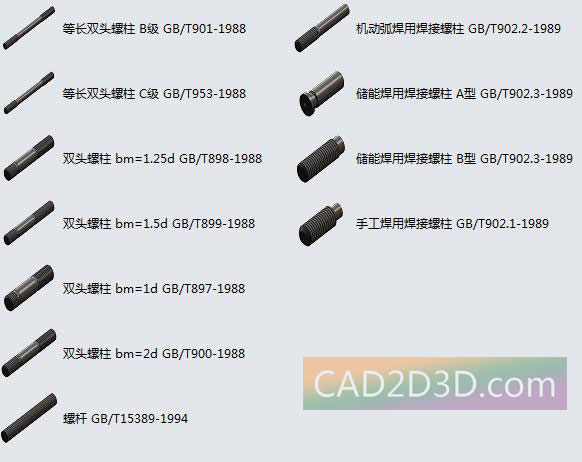

5. 螺柱

螺柱多用于连接被连接件之一厚度大,需使用结构紧凑或因拆卸频繁而不宜采用螺栓连接的地方。螺柱一般为两端都带有螺纹(单头螺柱为单端带螺纹),通常将一头螺纹牢固拧入部件机体中,另一端与螺母相配,起连接和紧固的作用,但在很大程度上还具有定距的作用。

螺栓(bolt / stud)和螺钉(screw)的区别联系

螺栓(bolt / stud)和螺钉(screw)的区别联系

6. 使用方法

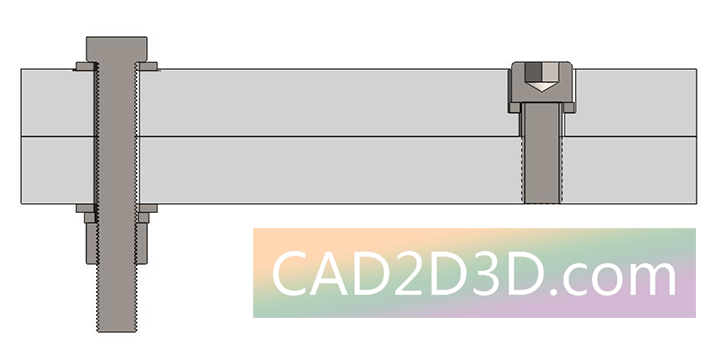

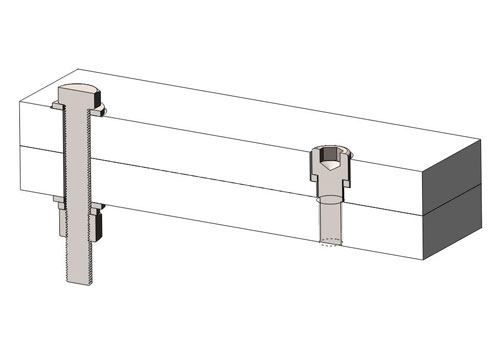

螺栓使用时直接插入两连接板的通孔内,采用螺母锁紧,而螺钉需要在基板上制作螺纹孔,螺钉旋转拧入螺纹孔内,具体见下图所示,左边的螺栓,右边的是螺钉。

螺栓(bolt / stud)和螺钉(screw)的区别联系
