提起高铁紧固件,总会有人联想到日本永不松动螺母,这家伙在国内的名声太大了,已经有点神乎其乎的感觉,那么日本这颗螺母到底是不是被我们吹起来的?

正所谓百闻不如一见,很多人只是听过日本永不松动螺母,但是并没见过,也不知道其内部构造,今天就让大家长长见识。

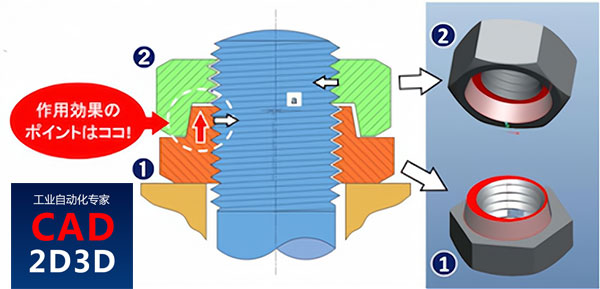

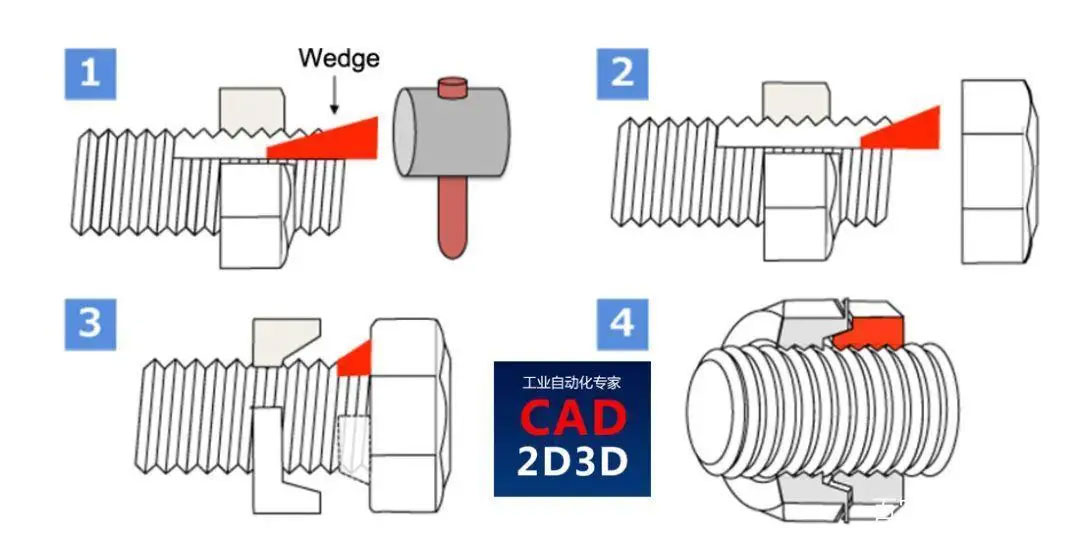

其实日本永不松动螺母的构造和原理很简单,紧固件松动的原因是螺栓和螺母之间有间隙,想办法完全消除该间隙,可以实现理想的防松效果,而日本用不松动螺母就是采用楔形原理来消除间隙,具体原理如下图所示:

日本永不松动螺母其实是有2个螺母组成的,分别是凸螺母和凹螺母,其中凸螺母的配合面是偏心的(相当于楔形块),而凹螺母的配合面是中心对称的回转体,当凸螺母和凹螺母拧紧在一起后,两个螺母的配合面就会产生很大的正压力(横向力,垂直于螺母配合面),这个正压力会传递到螺母和螺栓的螺纹副上,保证螺母和螺栓之间相互压紧,从而实现螺母防松。

下面是日本用不松动螺钉振动试验,经实际验证,日本用不松动螺母的防松效果远胜开头弹垫,在持续振动下,日本HARDLOCK螺母保持稳定的拉紧力,具体对比见下图:

看完上面的原理解说,是不是觉得很简单,但是这个永不松动螺母是50年前发明的,放在当时应该也是划时代的发明,看人家的发明感觉很简单,但要自己发明一个就很难了,想在机械行业搞点新发明还是挺有难度。
除了令人感慨的防松原理之外,日本永不松动螺母的价格也是吓到我了,我在网上查了一下,一个M10的永不松动螺母卖18.87元,而一个国产的普通螺母只卖0.45元,价格相差42倍,不知道大家看到价格之后有什么感受。
虽然这颗螺母很贵,但我觉得它值这个价钱,甚至日本公司可以卖得更贵,这就是技术带来的附加值,如果没有这颗螺钉,我们的设备可能就不能稳定的工作,甚至可能出现停机或事故,工业领域要求的就是可靠性和稳定性,这也是为什么国内的老板都喜欢买国外品牌的设备。
差距是有点的,但是也不用妄自菲薄,他们只是起步早而已,给我们一点时间,最后的胜利必将属于我们。
