欧标和美标法兰公称压力等级划分,两种标准的法兰压力等级能直接对应吗?

法兰有2种主流标准,一个是欧标,另外一个是美标,欧标中公称压力等级用PN表示,共划分了9个等级;而美标中压力等级用Class表示,共划分了6个等级,那么PN和Class之间有什么关系吗?

HG/T 20592~20614 是PN系列法兰标准,HT/T 20615~20635是Class系列法兰标准,对应美标ASME B16.5。

压强单位换算关系:

  • 1兆帕(MPa)=10.1971621公斤力/平方厘米(kgf/cm²)
  • 1兆帕(MPa)=10巴(bar)
  • 1磅(lb)=0.4535924千克(kg)
  • 1兆帕(MPa)=9.8692327标准大气压(atm)

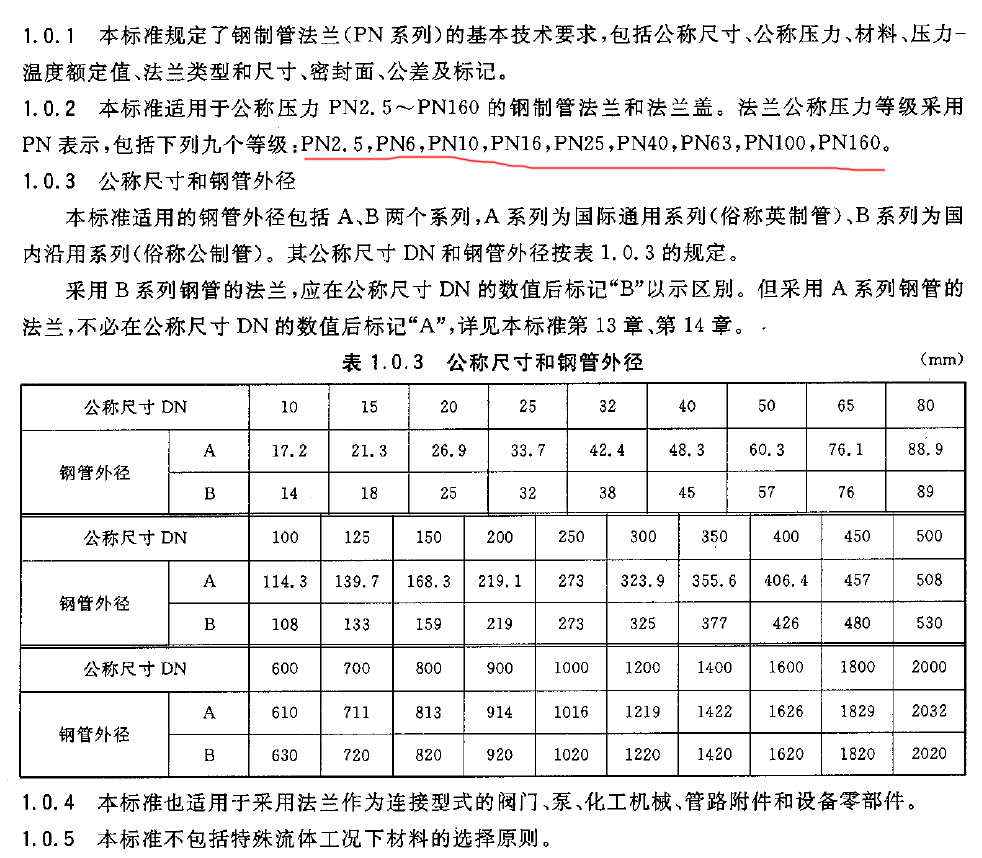

1.0 欧标系列 HG/T 20592 标准中 PN 等级划分

公称压力等级 PN 和 Class 的含义和区别(HG/T 20592~20635钢制管法兰、垫片和紧固件标准)

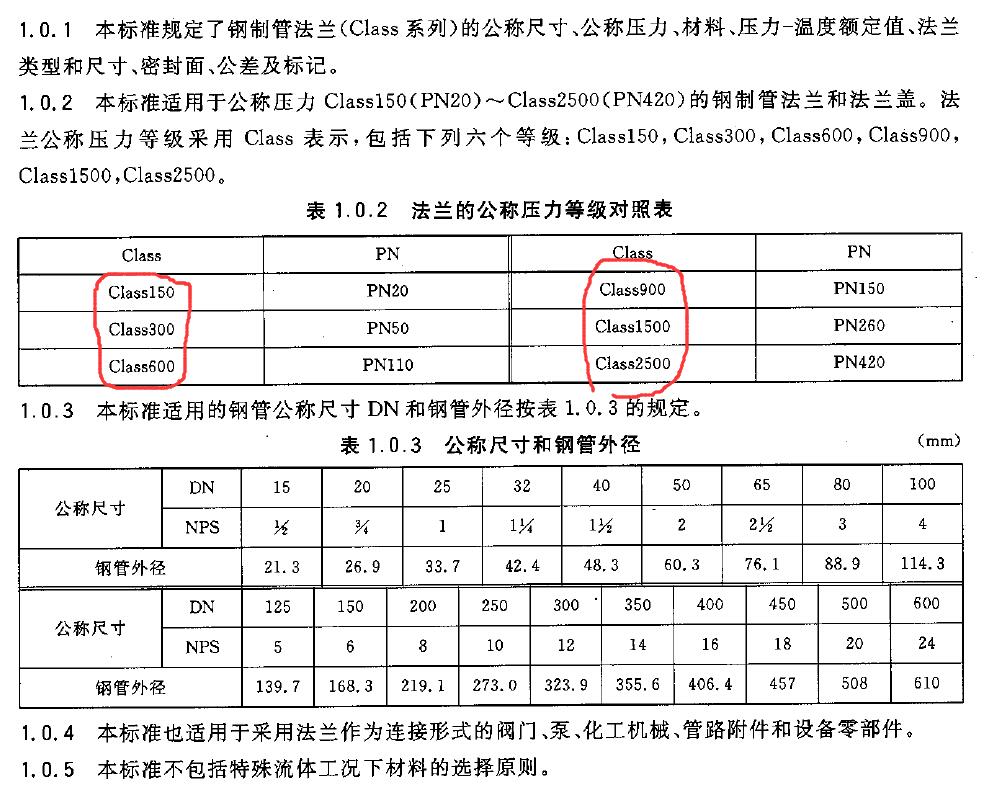

2.0 美标系列 HG/T 20615 标准中 Class 等级划分

公称压力等级 PN 和 Class 的含义和区别(HG/T 20592~20635钢制管法兰、垫片和紧固件标准)

3.0 PN和Class之间有什么关系吗?

PN和Class后面的数字并不是对应的具体压力值,比如PN25后面的数字25并不是代表最大允许工作压力为2.5MPa,数字25只是一个名义上的数字。同理Class后面的数字也不对应具体的压力值,比如Class 150后面的数字150并不特指具体压力。

我们看到 HG/T 20615 标准中给出了一个法兰公称压力等级对照表,这张表在ASME B16.5里是没有的,这张表应该是我们自己给它加上的,这张表是无中生有出来的,总体来所这张表是不准确的,只能是大概的一个对应关系。

法兰的最大允许工作压力跟法兰材质、温度有关,而欧标和美标中对法兰的最大允许工作压力的测定方法是不一样的,因此要想确定欧标和美标法兰的对应关系,必须先确定材质和温度,然后通过标准里的材质的温度压力表格来确定准确的最大允许工作压力,从而确定欧标和美标法兰等级的对应关系。

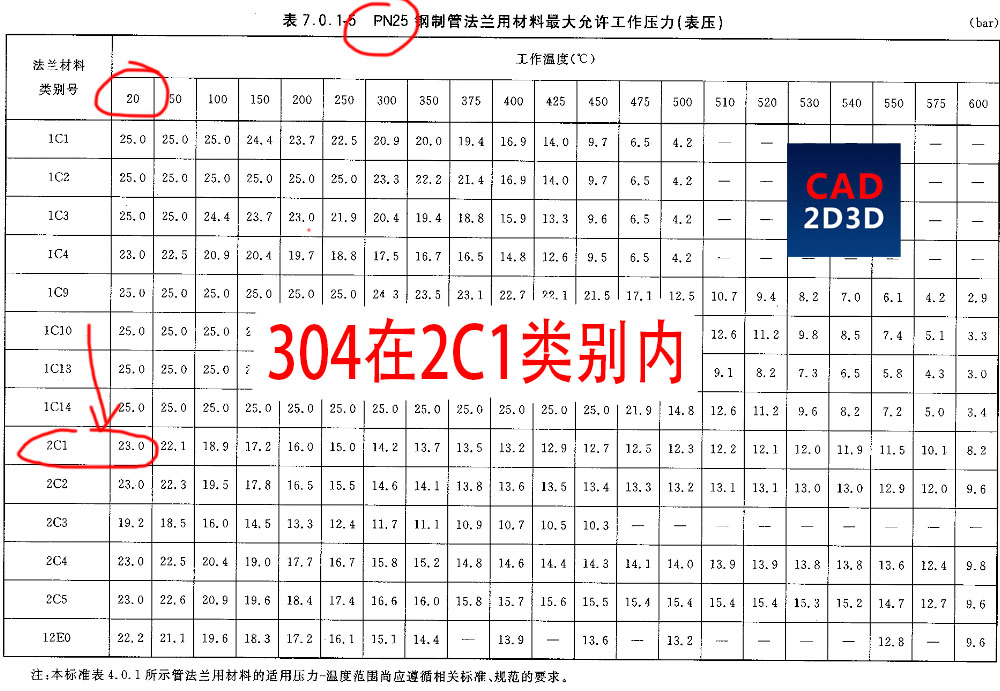

下面看一下两种标准的特定材质对应的温度压力表格,首先看一下HG/T 20592 PN系列,我们以锻件304材质为例,304属于2C1类别,PN25在20摄氏度时对应最大允许工作压力为23bar,也就是2.3MPa,并不是2.5MPa,因此PN25后面的数字25只是名义上的,具体见下图:

欧标和美标法兰公称压力等级划分,两种标准的法兰压力等级能直接对应吗?

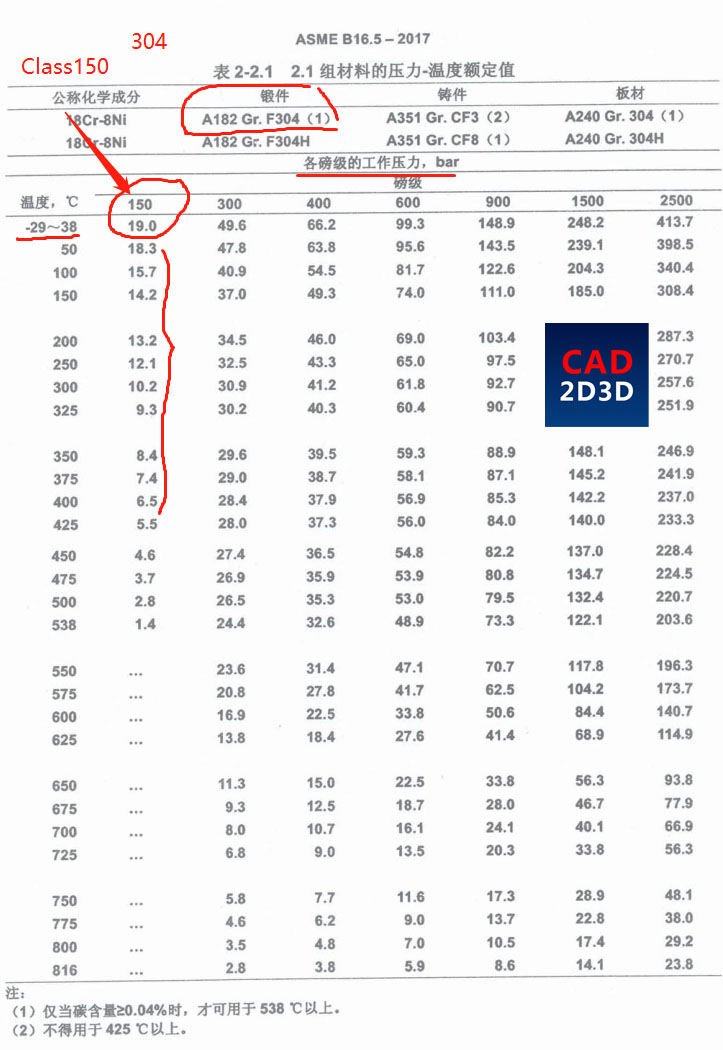

再来看一下HG/T 20615美标系列特定材质对应的温度压力表格,仍以304材质为例,在温度-29~38 ℃下Class150对应的最大允许工作压力为19.0bar,而且随着温度的上升,允许温度在逐级下降,具体见下图:

欧标和美标法兰公称压力等级划分,两种标准的法兰压力等级能直接对应吗?
