气动控制阀有的要求带手轮，具有手动操作功能，那么自动和手动是怎么切换的？ 本以为是非常复杂的机械结构，没想到就是利用一个偏心轮实现的。

带硕论的气动阀门

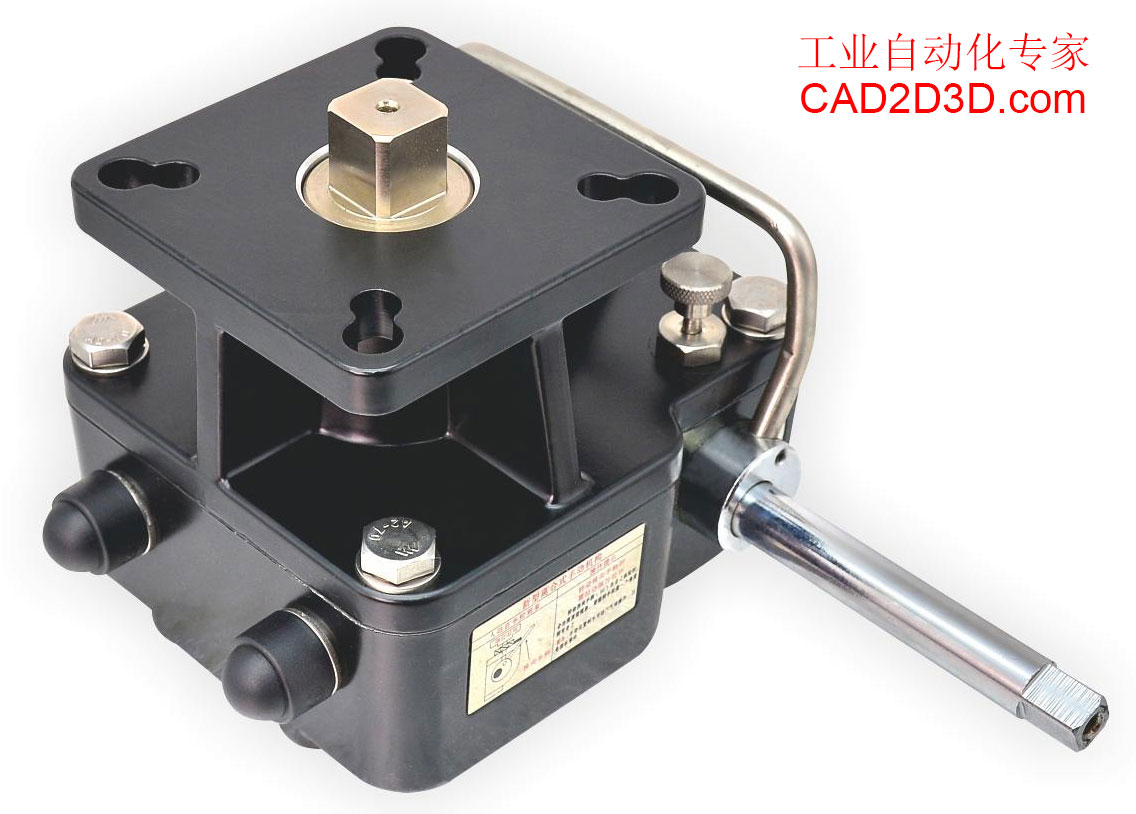

手动操作机构3D模型免费下载：见页面底部下载地址。

快速免注册直接在本站淘宝店购买

气动阀门一般由阀门本体、气动执行器、手动操作机构、限位开关、电磁阀等组成，手动操作机构上面连接气动执行器，下面连接阀门本体，承上启下，实现自动和气动的快速切换。

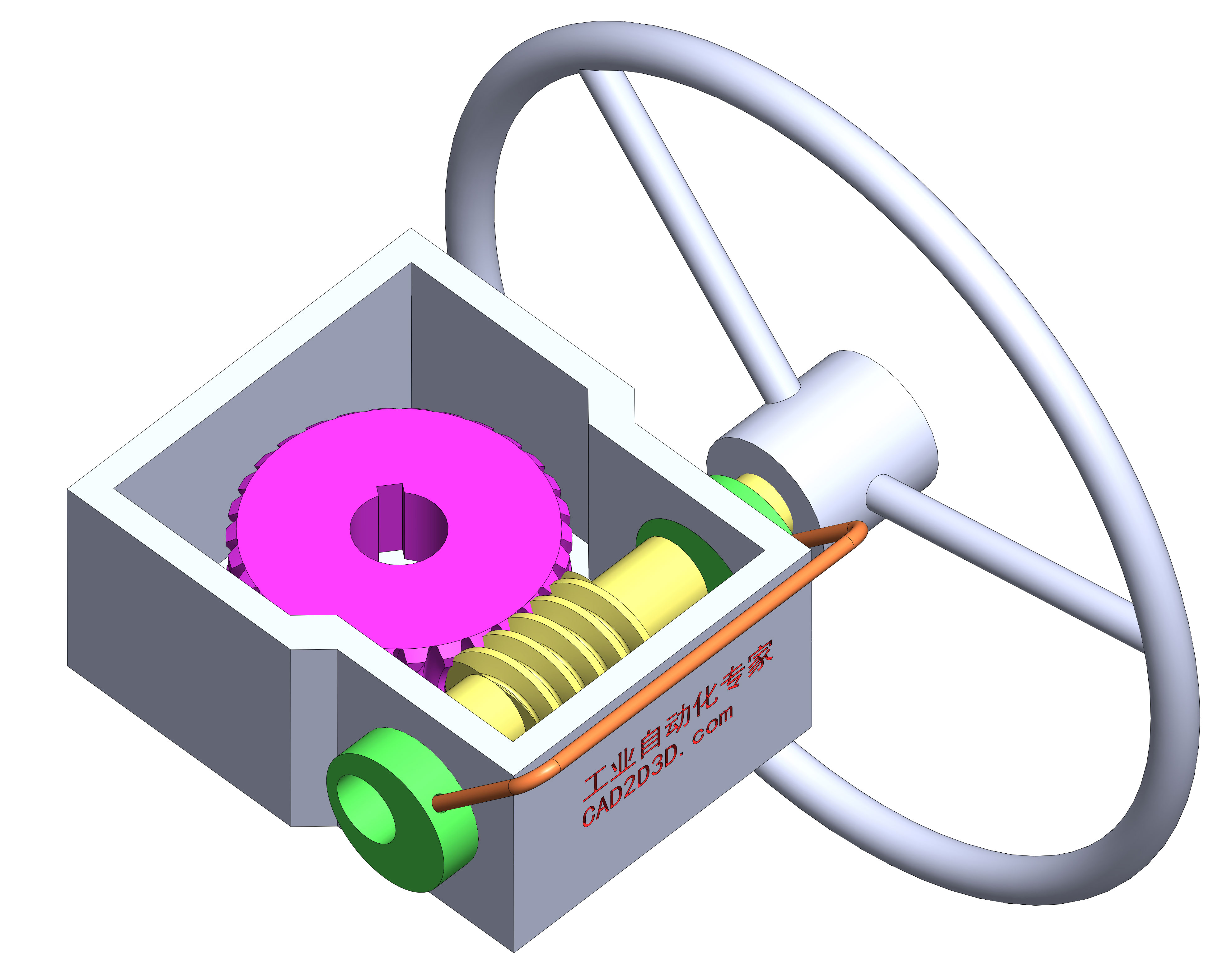

手动操作机构整体图

手动操作机构主要由涡轮蜗杆、偏心套筒、定位销等组成，依靠蜗轮蜗杆实现传动，依靠偏心套筒实现动力传递的离合，依靠定位销实现偏心套筒的锁止。仔细观察下图序号12所示的偏心套的结构，偏心套旋转时，偏心的哪个孔位置会发生变化。

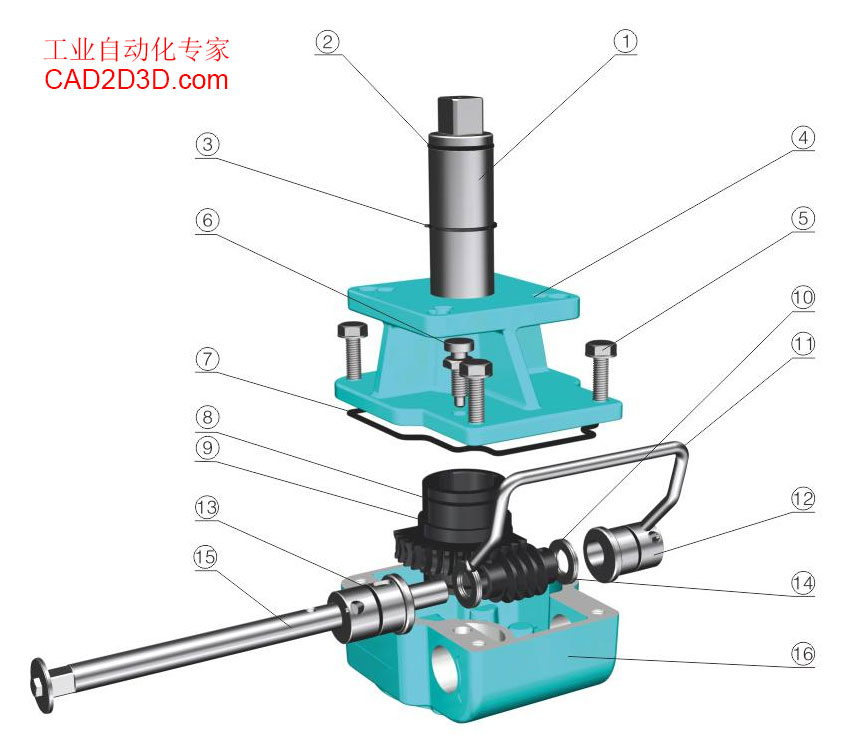

手动操作机构组成图

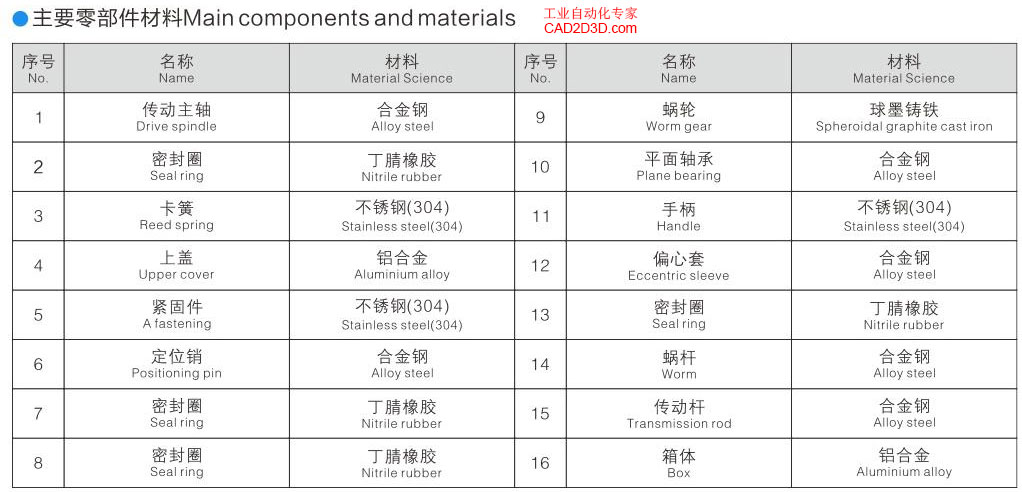

手动操作机构零部件组成清单表

蜗杆轴上有一个偏心套筒，当偏心套筒旋转时，蜗杆就会远离涡轮，从而实现蜗轮蜗杆分离，这时候就是自动模式，当偏心套筒反方向旋转时，蜗杆就会靠近涡轮，最后涡轮蜗杆完全啮合，这时候就是手动模式，手动操作机构手动自动切换原理如下图所示：

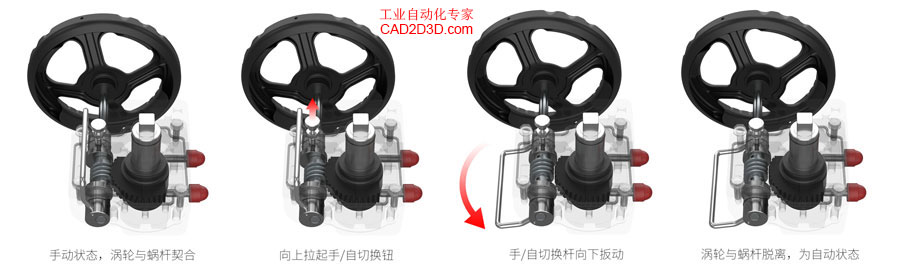

手动操作机构手动自动切换原理图

手动操作机构动画展示：

注意：在手动模式下，涡轮蜗杆处于啮合状态，此时不能让气动执行器工作，否则有可能会损坏蜗轮蜗杆。
