螺旋测微计(千分尺)测量力大小标准及测力装置原理

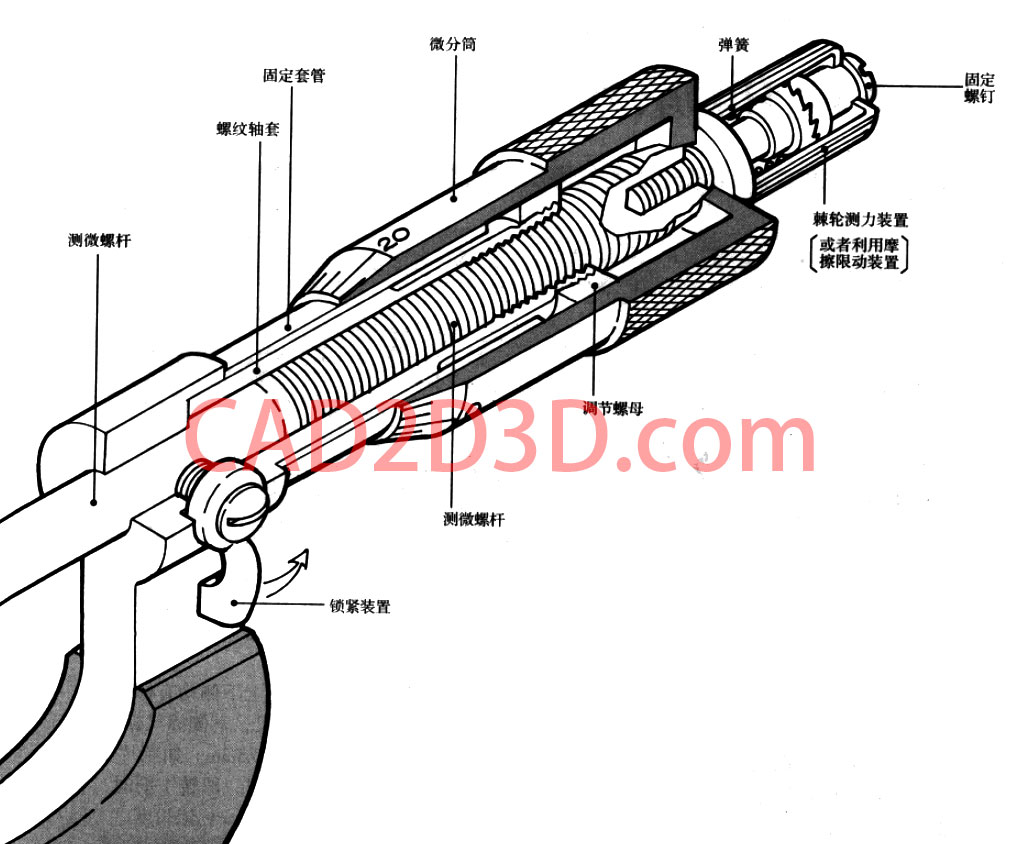

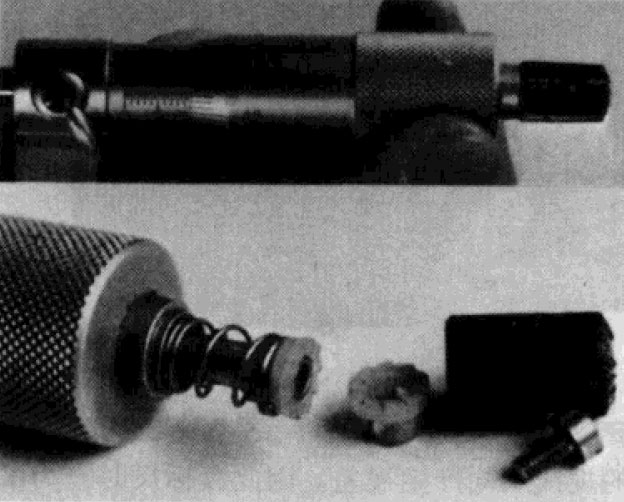

用千分尺测量时,旋转测力微分筒带滚花的一端,如旋转力过大,会损伤被测量物或产生测量误差。为防止出现这种情况,要用适当的测量力,大于一定标准以上的力均不传给测微螺杆,实现这种功能的机构被称为棘轮测力装置或摩擦限动装置。棘轮测力装置弹簧推动特定齿形的棘轮转动,该棘轮与齿形相同的棘轮啮合传动,如果测量力大于一定标准,棘轮就空转并发出“喀吱喀吱”的声音。由于棘轮的齿面一边是斜面,另边是竖直纵断面,所以不能反方向旋转。(摩擦限动测力装置弹簧卷在心轴上,向其施加大于一定标准以上的力时,通过弹簧和侧面的摩擦阻力,产生空转。

相关文章:游标卡尺测量力大小要求(卡紧零件时的压力)

螺旋测微计(千分尺)测量力大小标准及测力装置原理

JIS针对测量力的规定见下表。旋转棘轮进行空转时,测定长小于100mm的物体,可以考虑施加JIS所规定的3.92- 5.88N (400~600g)的测量力。

实际操作时,被测量物并非全部都是固定的,有时必须用左手拿着被测量物,用右手拿千分尺测量。这种情况下,几乎所有人的手指都触不到棘轮,只能旋转微分筒进行

JIS针对测量力的规定见下表。旋转棘轮进行空转时,测定长小于100mm的物体,可以考虑施加JIS所规定的3.92- 5.88N (400~600g)的测量力。

实际操作时,被测量物并非全部都是固定的,有时必须用左手拿着被测量物,用右手拿千分尺测量。这种情况下,几乎所有人的手指都触不到棘轮,只能旋转微分简进行测量。这种情况下测量力易出现问题,必须通过-定的练习才能使测量力达到要求。

因此实际测量时,请尽量在被测量物固定在机床的状态下旋转棘轮进行测量。

螺旋测微计(千分尺)测量力大小标准及测力装置原理

螺旋测微计(千分尺)测量力大小标准及测力装置原理
