三维CAD绘图软件如何转2D工程图?
首选,需要先画好3D模型。如果使用的是SolidWorks软件,先新建一个“零件”,具体操作步骤:文件→新建→选择零件或装配图模板→确定,把零件或装配图的三维模型画好,保存文件。
第2步,新建一个2D工程图,如果使用的是SolidWorks软件,具体操作步骤:文件→新建→选择工程图模板→确定,进入2D工程图页面。

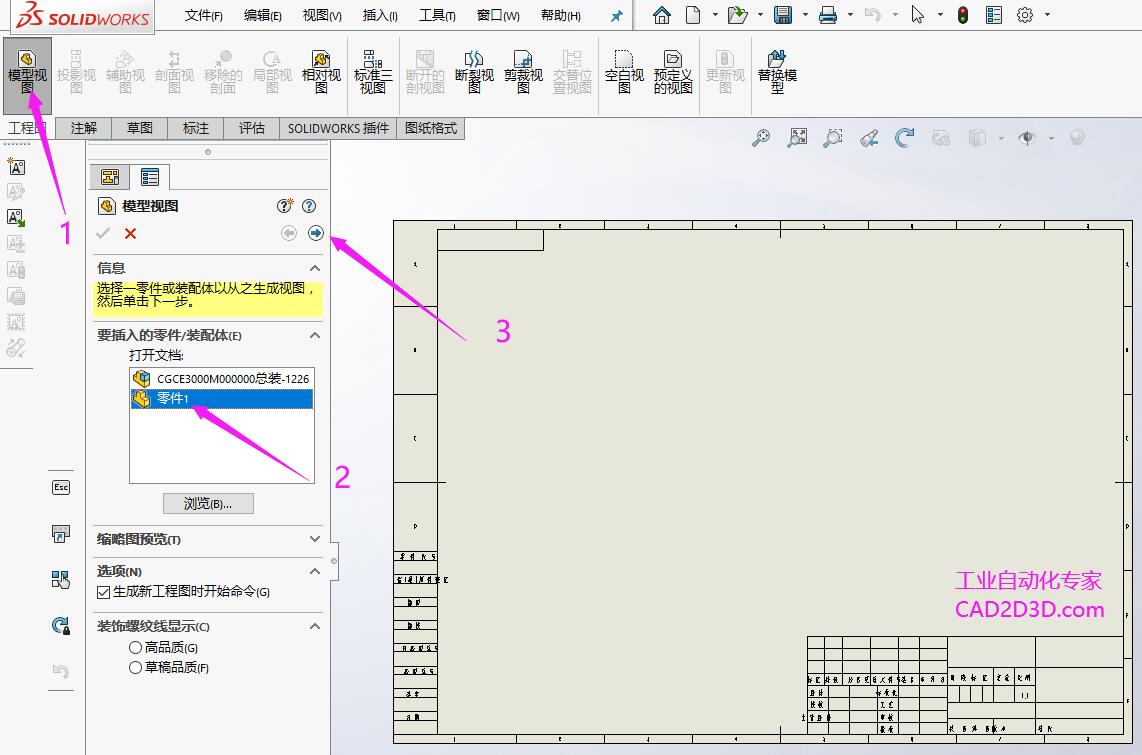

第3步,在工程图中插入3D模型零件,如果使用的是SolidWorks软件,具体操作步骤:模型视图→选择要插入的零件或装配体→右箭头(下一步)。

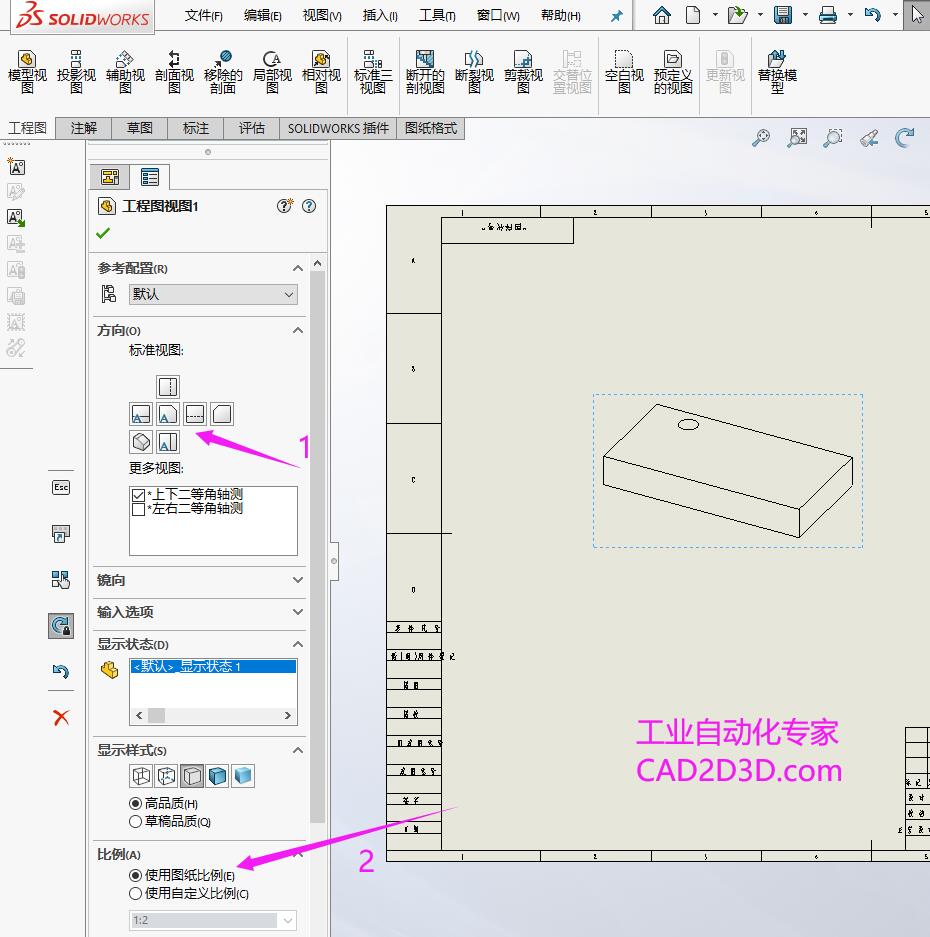

第4步,设置视图方向、显示样式、比例等参数。

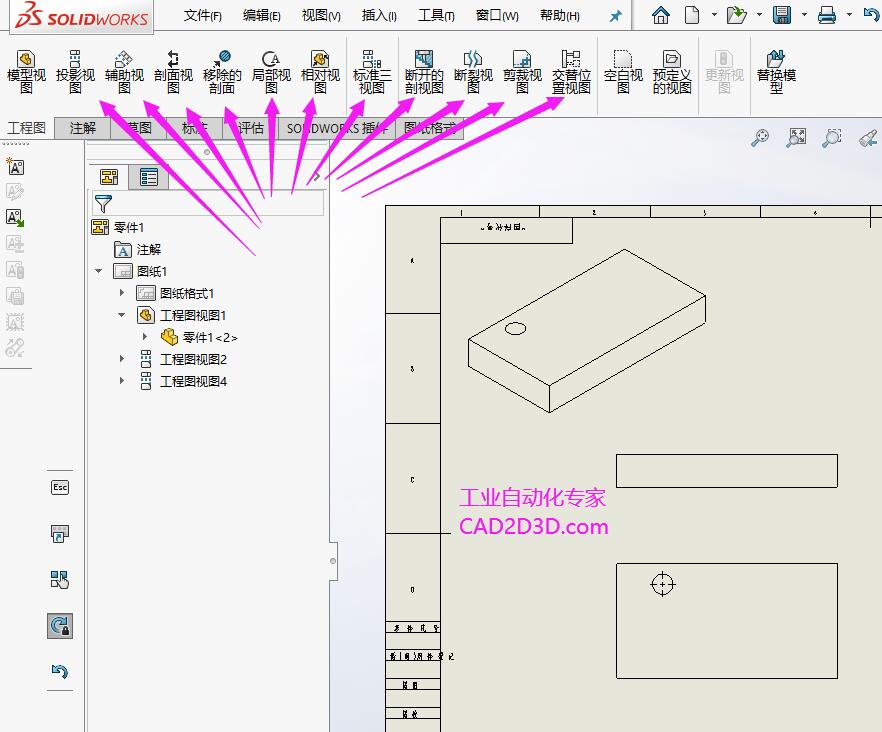

第5步,根据需要,添加投影视图、辅助视图、移除的剖面、局部视图、相对视图、断开的剖视图、剪裁视图等。
利用CAD软件,实现3D模型转2D工程图,操作很简单,没有太多高深的知识。其实软件只是提高了绘图的快捷性,并不能真正提高一个人的绘图技能,如果想出一张专业的工程图,一定要学学机械制图知识,并且需要把最新的制图标准看一下。
