直接连接电磁铁的往复直线运动机构
直接 连接 电磁 铁 的 往复 直线 运动 机 构
定位 铀
” Tmn 三 04 一 0.5sec
2 -89
动力 : 电气
行程 ，5 一 20 党 米
载荷 ， 轻

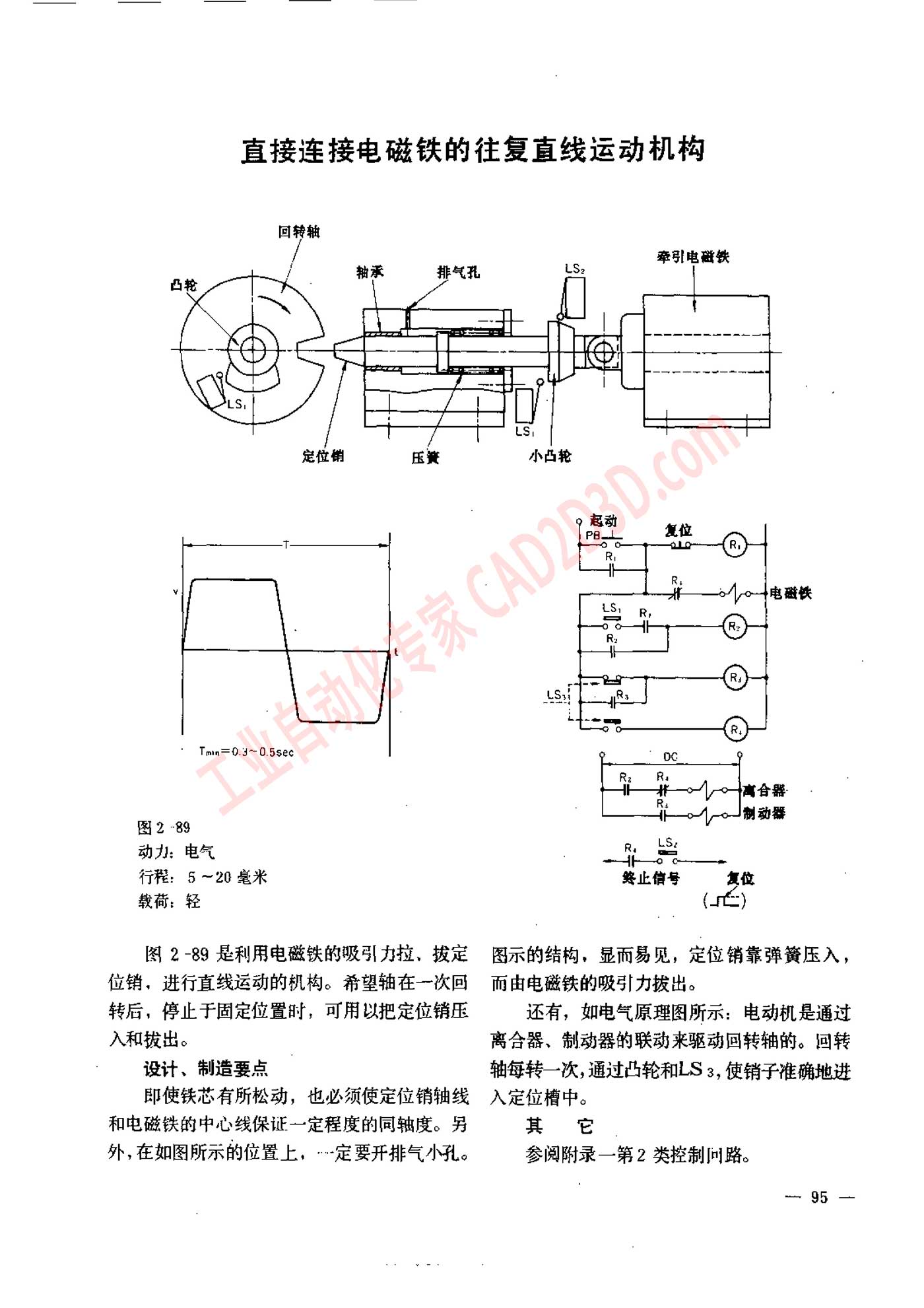

图 2 -89 是 利用 电磁 铁 的 吸引 力 拉 ， 拔 定
位 销 ， 进 行 直线 运动 的 机 构 。 希 望 轴 在 一 次
转 后， 停止 于 固定 位 置 时 ， 可 用 以 把 定位 销 压
入 和 拔 出 。
设计 、 制 造 要 点
即使 铁 芯 有 所 松动 ， 也 必须 使 定位 销 轴线
和 电磁 铁 的 中 心 线 保证 一 定 程度 的 同 轴 度 。 另
外 , 在 如 图 所 示 的 位 置 上 ，…- 定 要 开 排 气 小 孔 。
=
小 凸轮
图 示 的 结构 ， 显 而 易 见 ， 定 位 销 靠 弹簧 压 入 ，
而 由 电磁 铁 的 吸引 力 拔 出 。
还 有 ， 如 电气 原理 图 所 示 : 电动 机 是 通过
离合 器、 制动器 的 联动 来 驱动 回转 轴 的 。 回 转
轴 每 转 一 次 , 通过 凸轮 和 LS s, 使 销 子 准确 地 进
入 定位 槽 中 。
其 €
参阅 附录 一 第 2 类 控制 回路 。
~— 95 一
