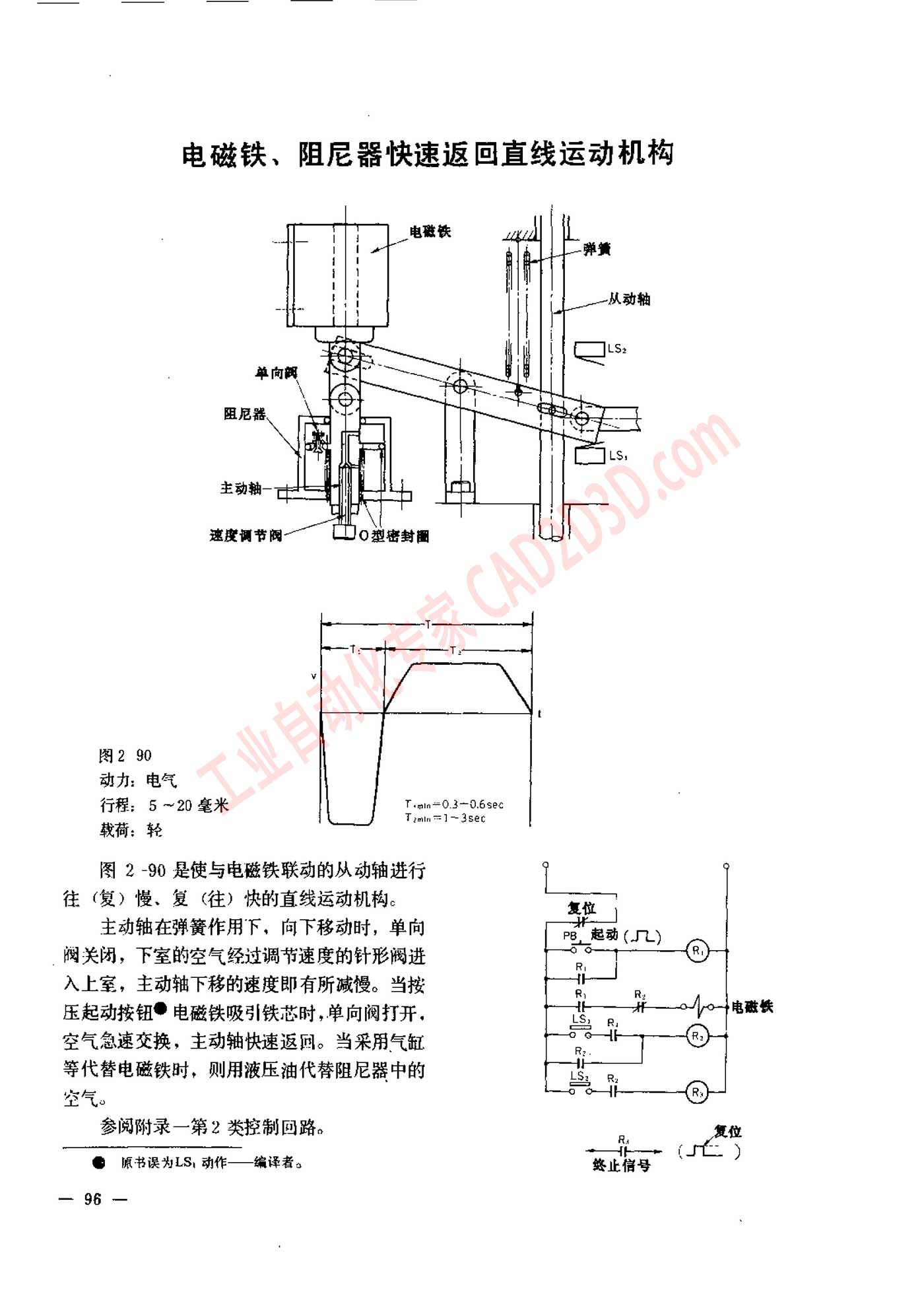

电磁铁、阻尼器快速返回直线运动机构
电磁 铁 、 阻 尼 器 快速 返回 直线 运动 机 构
M2 %0
动力 ; 电气
行程 ，5 ~ 20 毫米 Ten 一 03 一 0.6sec
载荷 ; 轻 Timin=1~3sec
& 2 -90 R SEEEELE AN s ik
# GO %, 复 〈 往 ) 快 的 直线 运动 机 构 。
主动 轴 在 弹 和 仁 作用 下 ， 向 下 移动 时 ， 单 向
. 阅 关 闭 ， 下 室 的 空气 经 过 调节 速度 的 针 形 阀 进
入 上 室 ， 主 动 轴 下 移 的 速 关 即 有 所 减 慢 。 当 按
压 起 动 按钮 急电 磁铁 吸引 铁 芯 时 , 单 向 阅 打 开 ，
空气 急速 交换 ， 主 动 轴 快 速 返回 。 当 采用 气缸
等 代 谷 电磁 铁 时 ， 则 用 液压 油 代替 阻尼 器 中 的
空气 。
参阅 附录 一 第 2 类 控制 回路 。
三 。 碑 书 误 为 LS, 动作 一 一 编译 者 。
一 96 一
