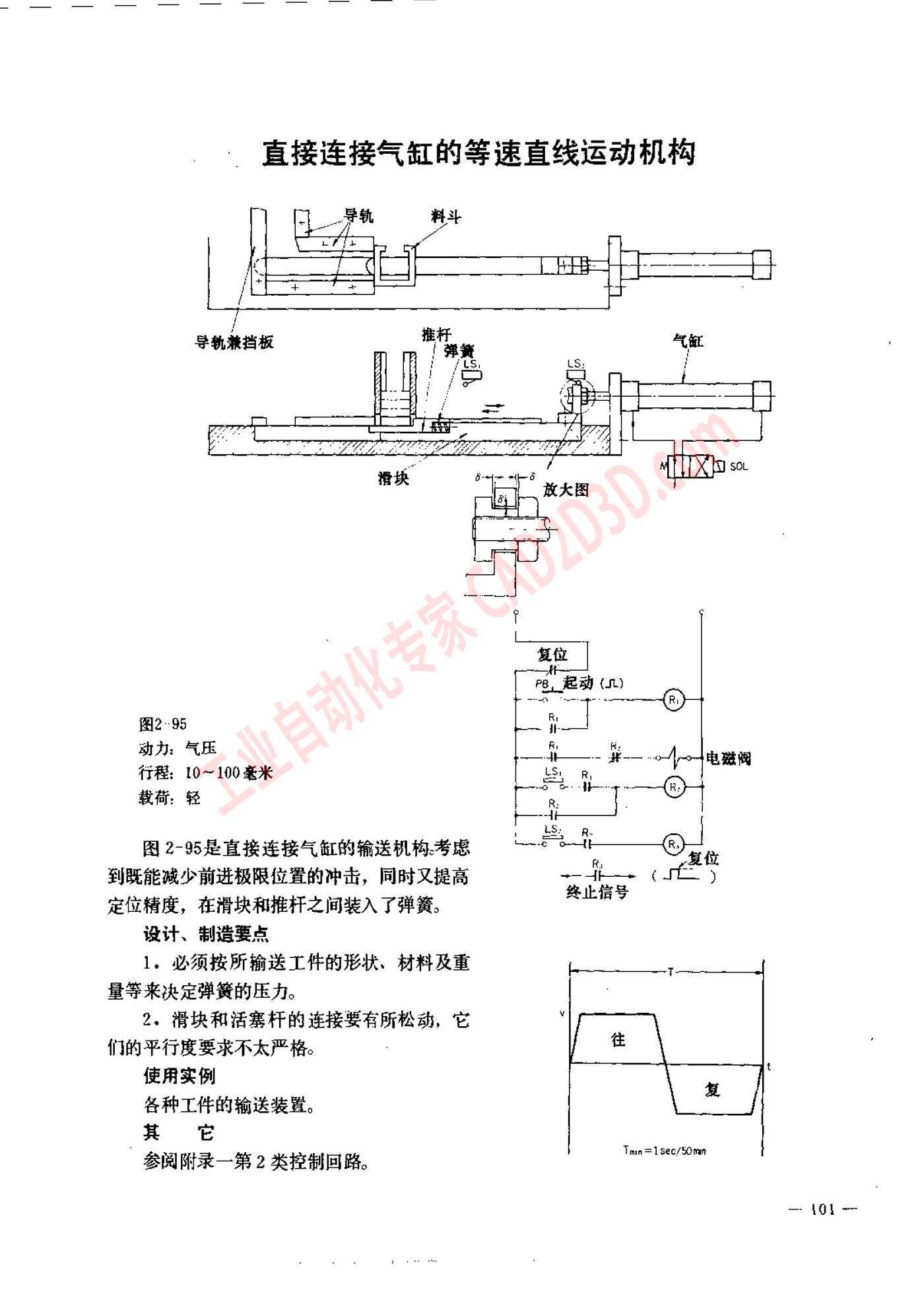

直接连接气缸的等速直线运动机构
直接 连接 气缸 的 等 速 直线 运动 机 构
图 2.95
动力 : 气压
行程 : 10 一 100 训 米
载荷 ， 轻
图 2-%5 是 直接 连接 气 征 的 输送 机 构 : 考 看
到 既 能 减少 前 进 极限 位 置 的 冲击 ， 同 时 又 提高
定位 精度 ， 在 滑 块 和 推 插 之 间 装 入 了 弹簧 。
设计 、 制 造 复 点
1， 必 须 按 所 答 送 工件 的 形状 、 材 料及 重
量 等 来 决定 弹 赞 的 压力 。
2。 祖 块 和 活塞 杆 的 连接 要 有 所 松动 ， 它
们 的 平行 度 要 求 不 太 严格 。
使 用 实例
各 种 工件 的 输送 装置 。
其 它
参阅 附录 一 第 2 类 控制 回路 。
Tmin=1sec/50mn
=208 s
