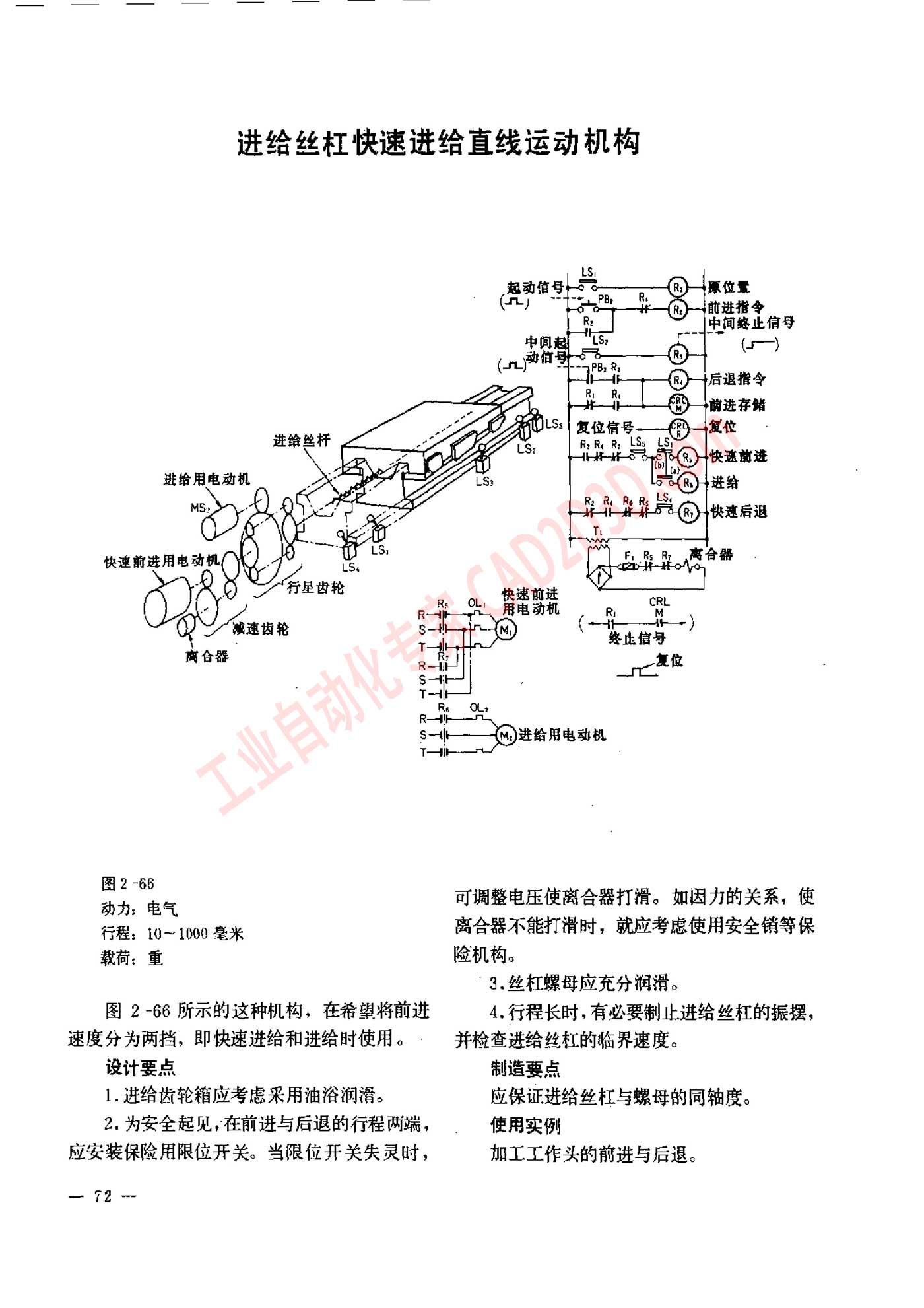

进给丝杠快速进给直线运动机构
进 给 丝 杠 快速 进 给
直线 运动 机 构
图 2 -66
动力 ， 电 气
行程 ，i 一 1000 毫米
B, &
图 2 -66 所 示 的 这 种 机 构 ， 在 希望 将 前 进
速度 分 为 两 朱 ， 即 快速 进 给 和 进 给 时 使 用 。
设计 要 点
1. 进 给 齿轮 箱 应 考虑 采用 油 浴 润 滑 。
2. 为 安全 起 见 , 在 前 进 与 后 退 的 行程 两 端 ，
应 安装 保险 用 限 位 开关 。 当 限 位 开关 失灵 时 ，
一 了 72 一
可 调整 电 压 使 离合 器 打 汕 。 如 内力 的 关系 ， 使
离合 器 不 能 打滑 时 ， 就 应 考虑 使 用 安全 锁 等 保
险 机 构 。
3. 丝 杠 螺母 应 充分 润滑 。
4 .行程 长 时 , 有 必要 制止 进 给 丝 本 的 振 摆 ，
并 检查 进 给 丝 杠 的 临界 速度 。
制造 要 点
应 保证 进 给 丝 杠 与 螺母 的 同 轴 庶 。
使 用 实例
加 工 工作 头 的 前 进 与 后 退 。
