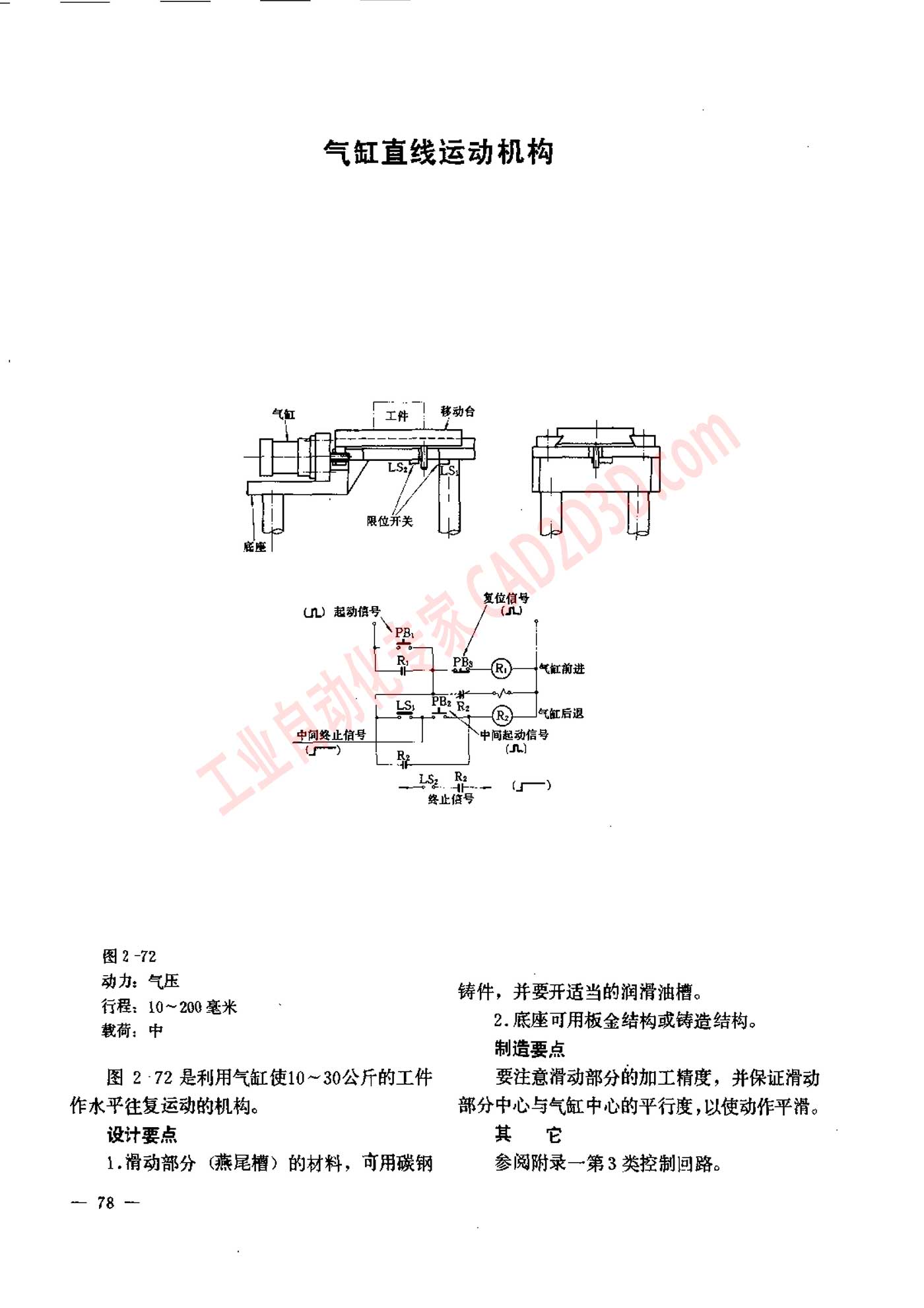

气缸 直线 运动 机 构 中 疝 终 止 信号 | TT 一 ) LB Gy) 气缸 后 退 卜 中 间 起 动 信号 | .和 -0 一 ) 终止 位 呈 图 2 -72 动力 : 气压 行程 ，10~204 毫米 载荷 :中 图 2 .72 是 利用 气缸 使 10 一 30 公 斤 的 工件 作 水 平 往复 运动 的 机 构 。 设计 要 点 1. 谓 动 部 分 ( 燕 昆 模 》 的 材料 ， 计 用 夏 钢 铸件 ， 并 要 开 适 当 的 润滑 油槽。 2. 底座 可 用 板 金 结构 或 铸造 结构 。 制造 要 点 要 注意 滑动 部 分 的 加 工 精度 ， 并 保证 滑动 部 分 中 心 与 气 低 中 心 的 平行 度 , 以 使 动作 平滑 。 其 它 参阅 附录 一 第 3 类 控制 回路 。
