可调行程的水平运动机构
可 调 行程 的 水 平 运动 机 构
S0L1 BE SoL，
Ei|Ex
图 2-75
动力 : 气压
行程 ，10 一 300 训 米
载荷 : 重

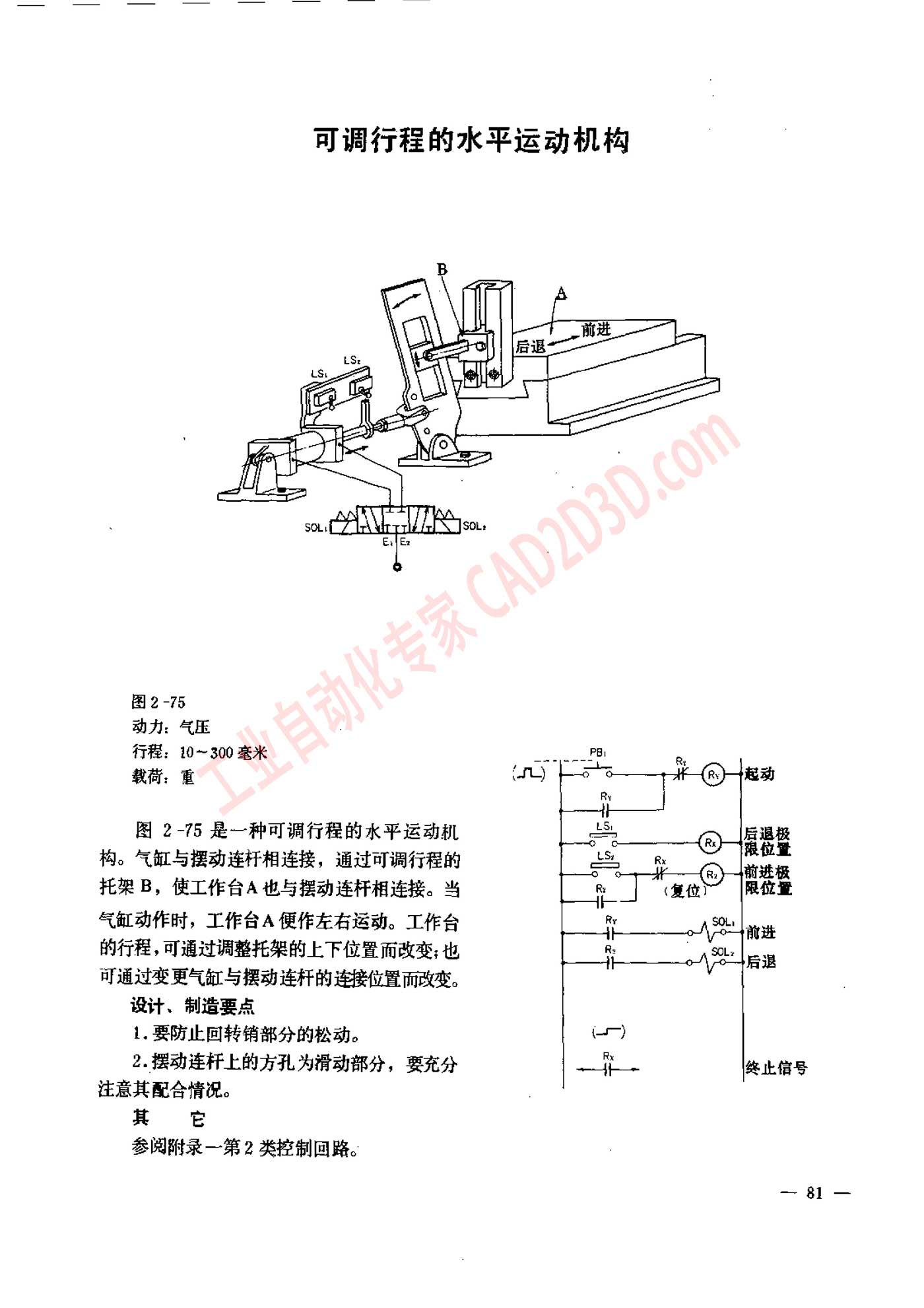

图 2 -75 是 一 种 可 调 行程 的 水 平 运 动机
构 。 气 人 缸 与 摆动 连 杆 相 连接 ， 通 过 可 调 行程 的
托 架 B， 使 工作 人 台 A 也 与 摆动 连 杆 相连 接 。 当
气缸 动作 时 ， 工 作 台 A 便 作 左右 运动 。 工 作 台
的 行程 , 可 通过 调整 托 架 的 上 下 位 置 而 改变 ; 也
可 通过 变更 气缸 与 打动 连 杆 的 连接 位 置 而 改变 。
设计 、 制 造 要 点
1. 要 防止 回转 销 部 分 的 松动 。
2. 摆动 连 杆 上 的 方 孔 为 滑动 部 分 ， 要 充分
注意 其 配合 情况 。
其 它
参阅 附录 一 第 2 类 控制 回路 。
— 81 —
