平衡式直线运动机构
平衡 式 直 线 运动 机 构

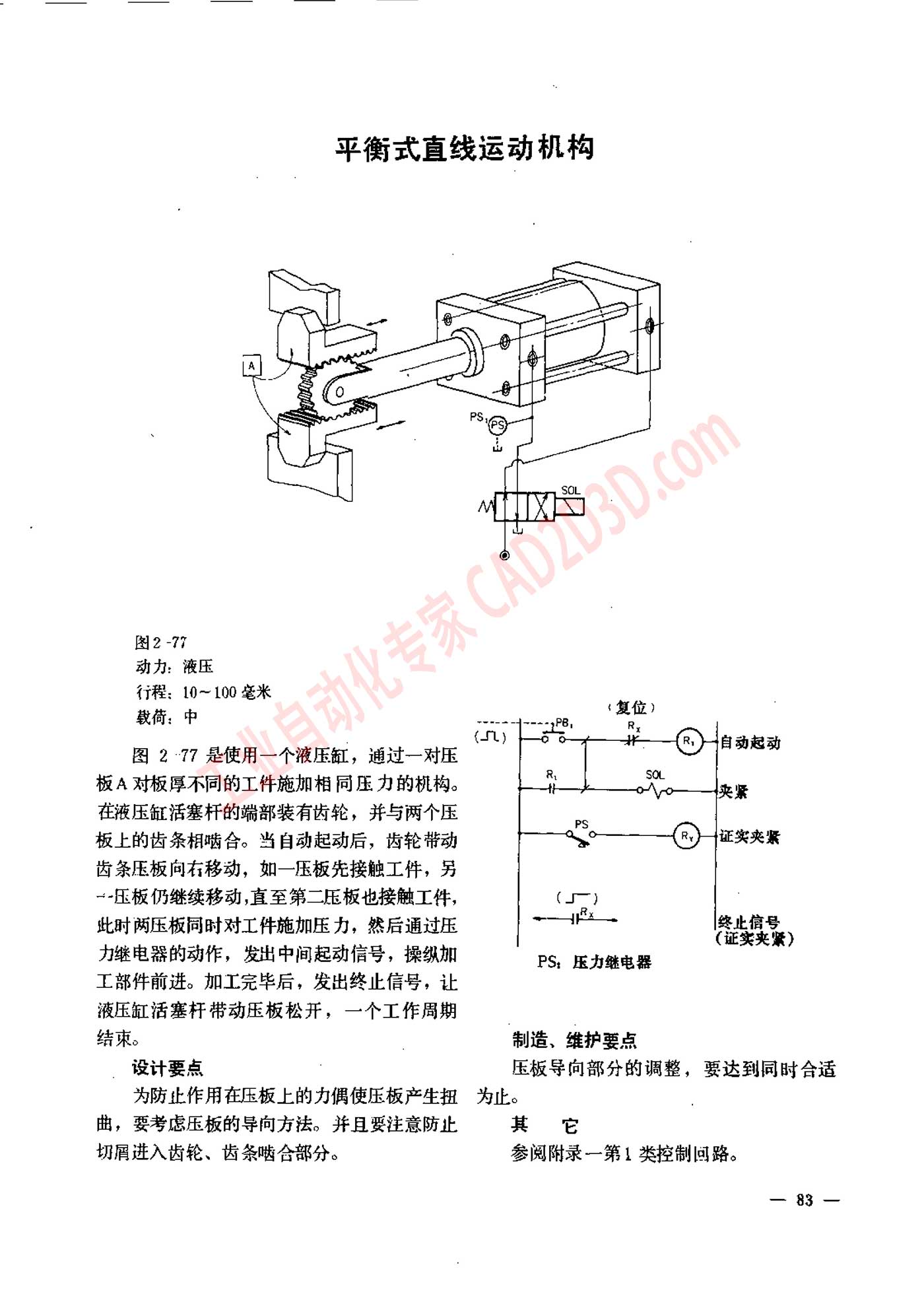

图 2 -77
动力 : 液压
行程 .10 一 100 毫米
Bff. 中
图 2 .77 是 使 用 一 个 液压 缸 ， 通 过 一 对 压
板 A 对 板 厚 不 同 的 工件 施加 相同 压力 的 栅 构 。
在 液压 生活 塞 杆 的 端 部 装 有 齿轮 ， 并 与 两 个 压
板 上 的 齿 条 相 嘛 合 。 当 自动 起 动 后 ， 齿 轮 带 动
B RERELGBS, mM—EREERTY, B
-压板 仍 继续 移动 ,直至 第 二 压板 也 接触 工件
此 时 欺压 板 癌 时 对 工件 施加 压力 ， 然 后 通过 压
力 继电器 的 动作 ， 发 出 中 间 起 动 信号 ， 操 纵 加
工 部 件 前 进 。 加 工 完毕 后 ， 发 出 终止 信号 ， 让
液压 红 活 塞 杆 带动 压板 松 开 ， 一 个 工作 局 期
结束 。
， 设 计 要 点
为 防止 作用 在 压板 上 的 力 偶 使 压板 产生 捏
曲 ， 要 考虑 压板 的 导向 方法 。 并 且 要 注意 防 站
切 展 进入 光 轮 、 齿 条 路 合 部 分 。
了 PS， 压力 继电器
制造 、 维 护 要 点
压板 导向 部 分 的 调整 ， 要 达到 同时 合适
为 止 。
其 它
参阅 附录 一 第 ! 类 控制 回路 。
一 83 一
