液压缸直线运动机构
液压 拭 直 线 运 动机 构

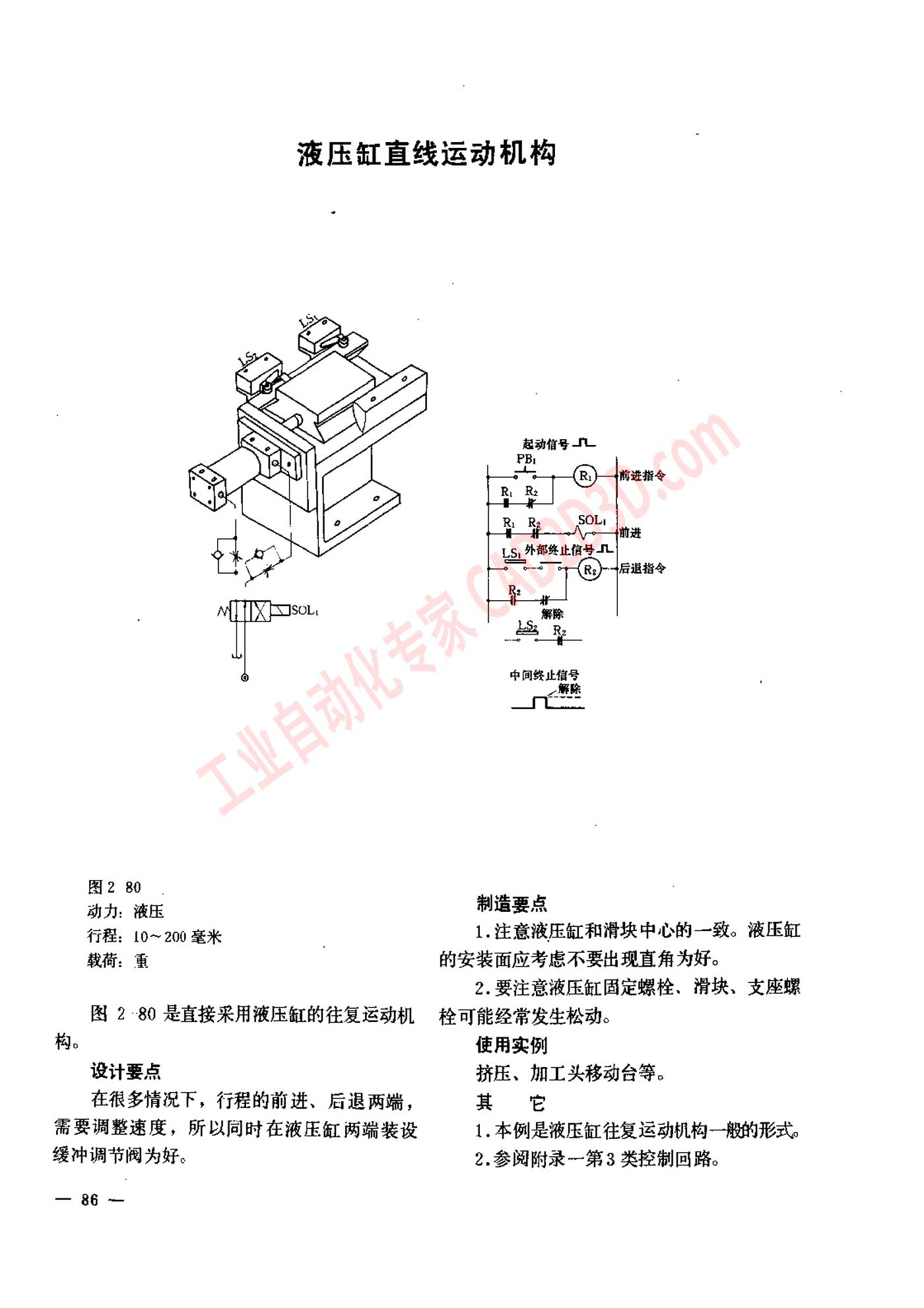

图 2 80
动力 ; 液压 制造 要 点
行程 ，10~ 200 毫米 1. 注 意 液压 缸 和 滑 块 中 心 的 一 致 。 液 压 缸
载荷 : 重 的 安装 面 应 考虑 不 要 出 现 直角 为 好 。
2. 要 注意 液压 缸 国定 螺栓 、 滑 块 、 支 座 螺
图 2 80 是 直接 采用 波 压 缸 的 往复 运动 机 “” 栓 可 能 经 常 发 生 松动 。
构 。 使 用 实例
设计 要 点 挤 压 、 加 工头 移动 台 等 。
在 很 多 情况 下 ， 行 程 的 前 进 、 后 退 两 端 ， 其 它
需要 调整 速度 ， 所 以 同时 在 液压 缸 两 端 装 设 1. 本 例 是 液压 缸 往复 运动 机 构 一 般 的 形式 。
缓冲 调节 阀 为 好 。 2. 参 阅 附 录 一 第 3 类 控制 回路 。
— 86 —
