滚珠滑板水平运动机构
图 2-81
动力 : 菠 压
行程 ，10 一 200 毫米
载荷 ， 重

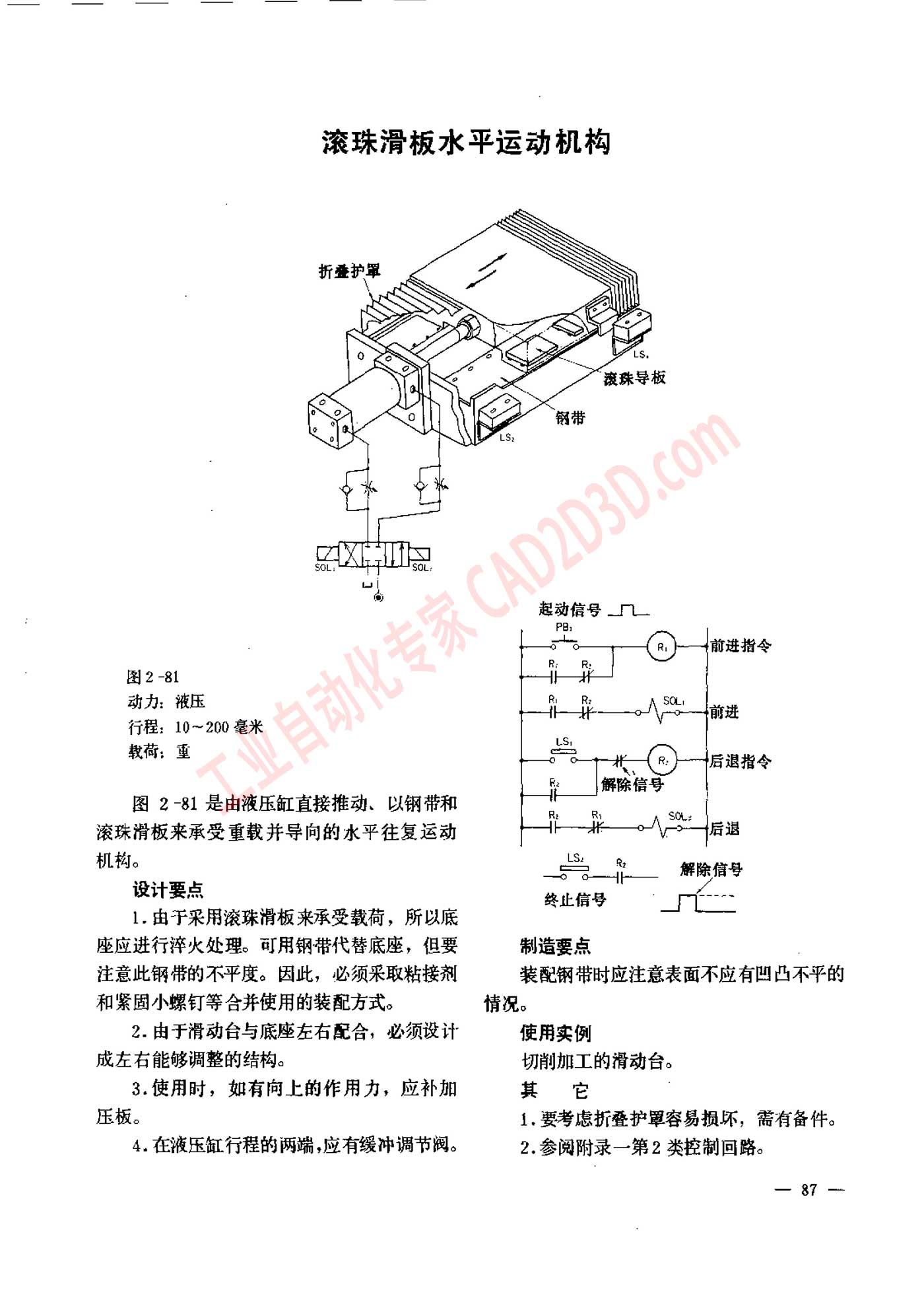

图 2 -81 是 由 液压 缸 直 接 推动 、 以 钢 带 和
滚珠 滑板 来 承受 重 载 并 导向 的 水 平 往复 运动
WL
设计 要 点
1. 由 于 采用 滚珠 滑板 来 承受 载 苘 ， 所 以 底
座 应 进行 济 火 处 理 。 可 用 钢 带 代替 底座 ， 但 要
注意 此 锅 带 的 不 平 度 。 因 此 ， 必 须 采 取 烙 接 剂
和 上 紧 固 小 螺钉 等 合并 使 用 的 装配 方式 。
2. 由 于 滑动 台 与 底座 左右 配合 ， 必 须 设 计
成 左右 能 够 调整 的 结构 。
3. 使 用 时 ， 如 有 向 上 的 作用 力 ， 应 补 加
正 板 。
4. 在 液压 缸 行程 的 两 端 , 应 有 缓冲 调节 阅 。
起 动 信号 _IL_
PB，
TO
R: R:
SQL
制造 要 点
装配 钢 带 时 应 注意 表面 不 应 有 四 凸 不 平 的
情况 。
使 用 实例
切削 加 工 的 滑动 台 。
其 E
工 . 要 考虑 折 秋 护 单 容易 损 压 ， 需 有 备件 。
2. 人 参阅 附录 一 第 2 类 控制 回路 。
