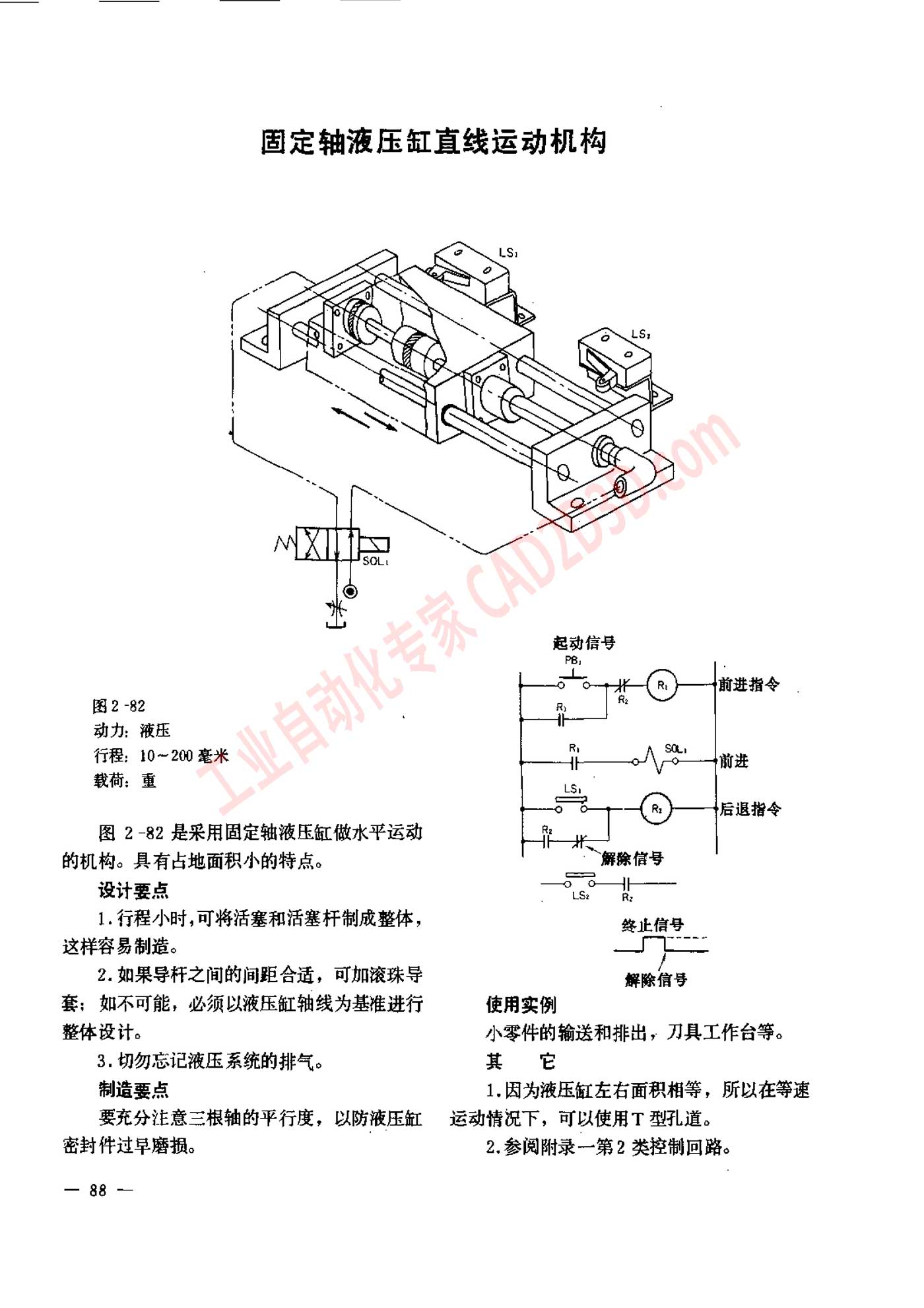

固定轴液压缸直线运动机构
固定 轴 液 压 缸 直 线 运动 机 构
图 2 -82
动力 少 条
行程 ，10 一 200 X%
载荷 ， 重
图 2 -82 是 采用 固定 轴 液 压 缸 做 水 平 运动
的 机 构 。 具 有 占 地 面积 小 的 特点 。
设计 要 点
1. 行程 小 时 ,可 将 活塞 和 活塞 杆 制 成 整体 ，
这 样 容 易 制造 。
2. 如 果 导 杆 之 间 的 间距 合适 ， 可 加 滚珠 导 册 内
套 ， 如 不 可 能 ， 必 须 以 液压 缸 轴线 为 基准 进行 使 用 实例
整体 设计 。 小 零件 的 输送 和 排出 ， 刀 具 工作 台 等 。
3, 切 勿 忘记 液压 系统 的 排 气 。 其 它
制造 要 点 1. 因为 液压 缸 左 右面 积 相 等 ， 所 以 在 等 速
要 充分 注意 三 根 轴 的 平行 度 ， 以 防 液 压 缸 ”运动 情况 下 ， 可 以 使 用 T 型 孔道 。
密封 件 过 时 磨损 。 2. 参 阅 附录 一 第 2 类 深 制 回路 。
