可调速的直线运动机构

可调速的直线运动机构

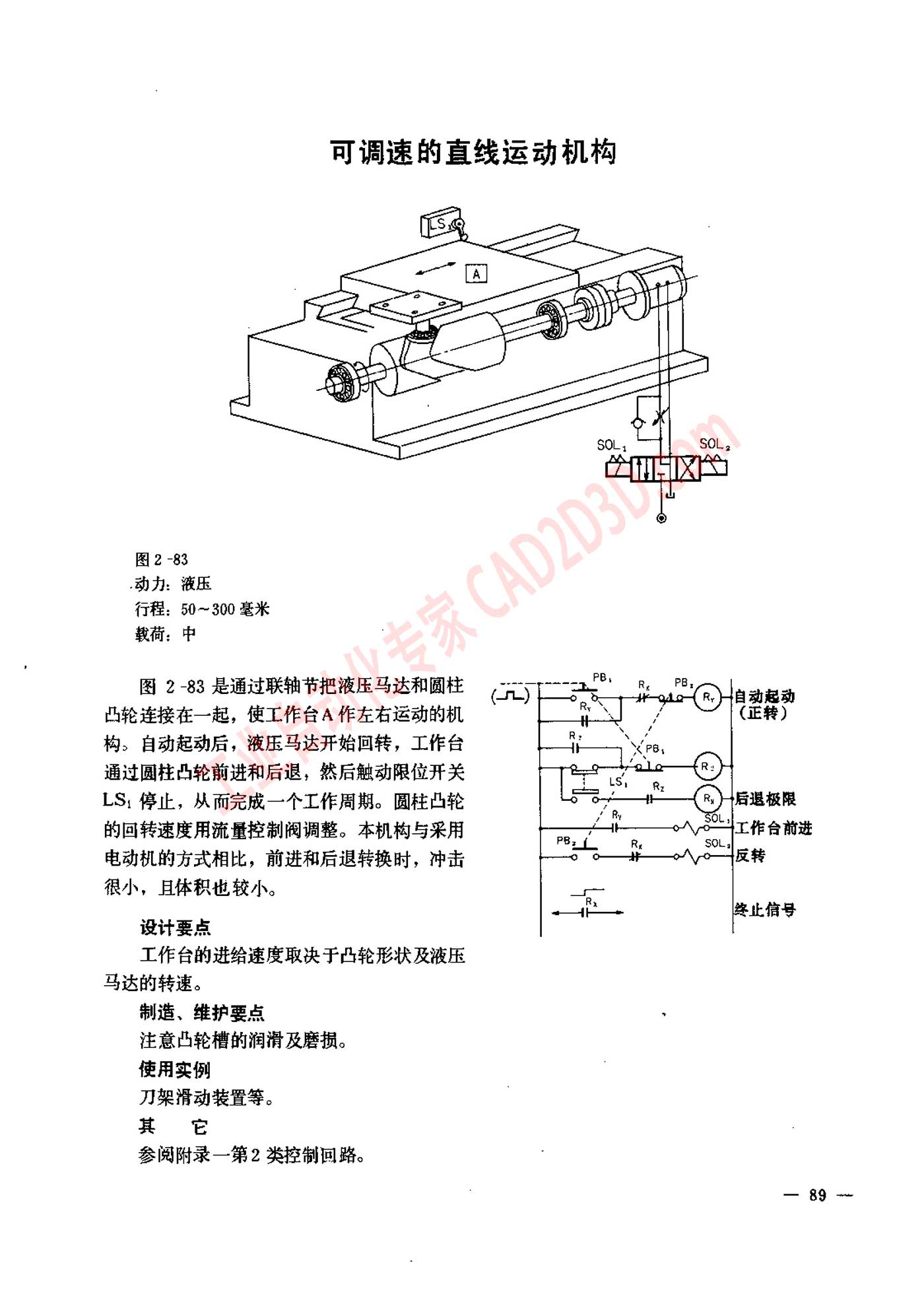

可 调 速 的 直线 运动 机 构 图 2 -83 -动力 : 液压 行程 ,50 一 300 毫米 载荷 : 中 图 2 -83 是 通过 联 轴 节 把 液压 马达 和 圆柱 凸轮 连接 在 一 起 , 使 工作 人 台 A 作 左 右 运动 的 机 构 。 自 动 起 动 后 , 液 压 马 达 开 始 回转 , 工 作 台 通过 圆柱 凸轮 前 进 和 后 退 , 然 后 触动 限 位 开关 LS! 停止 , 从 而 完成 一 个 工作 周期 。 圆 往 凸 轮 的 回转 速度 用 流量 控制 阀 调整 。 本 机 构 与 采用 电动 机 的 方式 相 比 , 前 进 和 后 退 转 换 时 , 冲 击 很 小 , 且 体积 也 较 小 。 设计 要 点 工作 台 的 进 给 速度 取决 于 凸轮 形状 及 液压 马达 的 转速 。 制造 、 维 护 要 点 注意 凸轮 槽 的 润滑 及 磨损 。 使 用 实例 刀 架 滑动 装置 等 。 其 它 参阅 附录 一 第 2 类 控制 间 路 。 一 89 一
