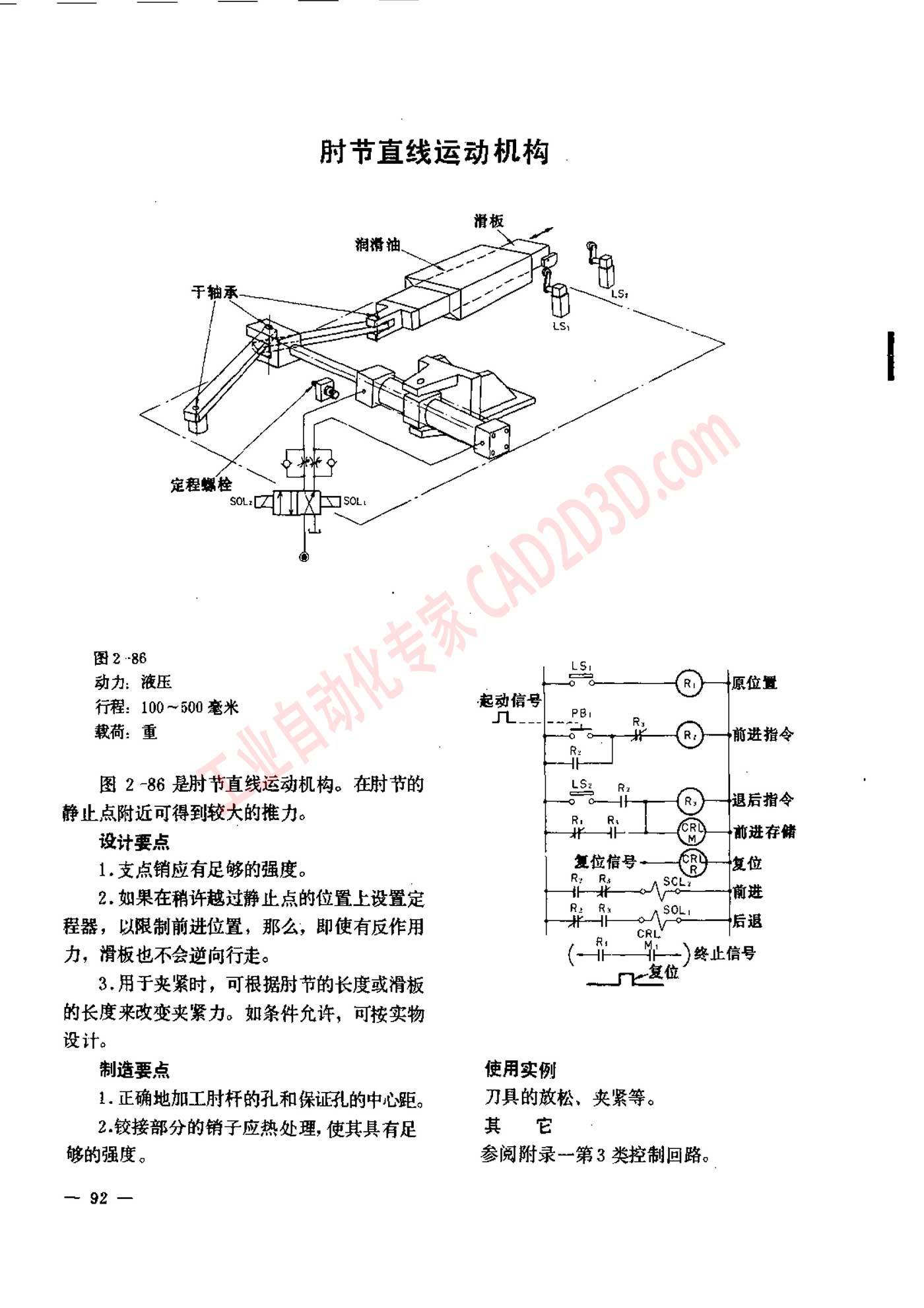

肘节直线运动机构
T EZKIE R4
M-8
动力 液压
行程 : 100 ~ 500 K
图 2 -86 是 时节 直线 运动 机 构 。 在 肘 节 的
静止 点 附近 可 得 到 较 大 的 推力 。
设计 要 点
1 支点 销 应 有 足够 的 强度 。
2. 如 果 在 稍 许 越过 静止 点 的 位 置 上 设置 定
程 器 ， 以 限制 前 进位 置 ， 那 么 ， 即 使 有 反作用
力 ， 滑 板 也 不 会 着 向 行走 。
3. 用 于 夹 紧 时 ， 可 根据 肘 节 的 长 度 或 滑板
的 长 度 来 改变 夹 紧 力 。 如 条 件 允 许 ， 可 按 实物
设计 。
制造 要 点
1 .正确 地 加 工时 杆 的 孔 和 保证 孔 的 中 心 距 。
2. 铵 接 部 分 的 销 子 应 热处理 , 使 其 具有 足
够 的 强度 。
一 92 一
各 =
(一 站 一 一 个 -一 ) 终 止 信号
站 -复位
使 用 实例
刀具 的 放松 、 夹 紧 等 。
其 它
参阅 峙 录 一 第 3 类 控制 回
路 。
