钢丝绳高速水平运动机构
钢丝 绳 高 速水 平 运动 机 构
Ty

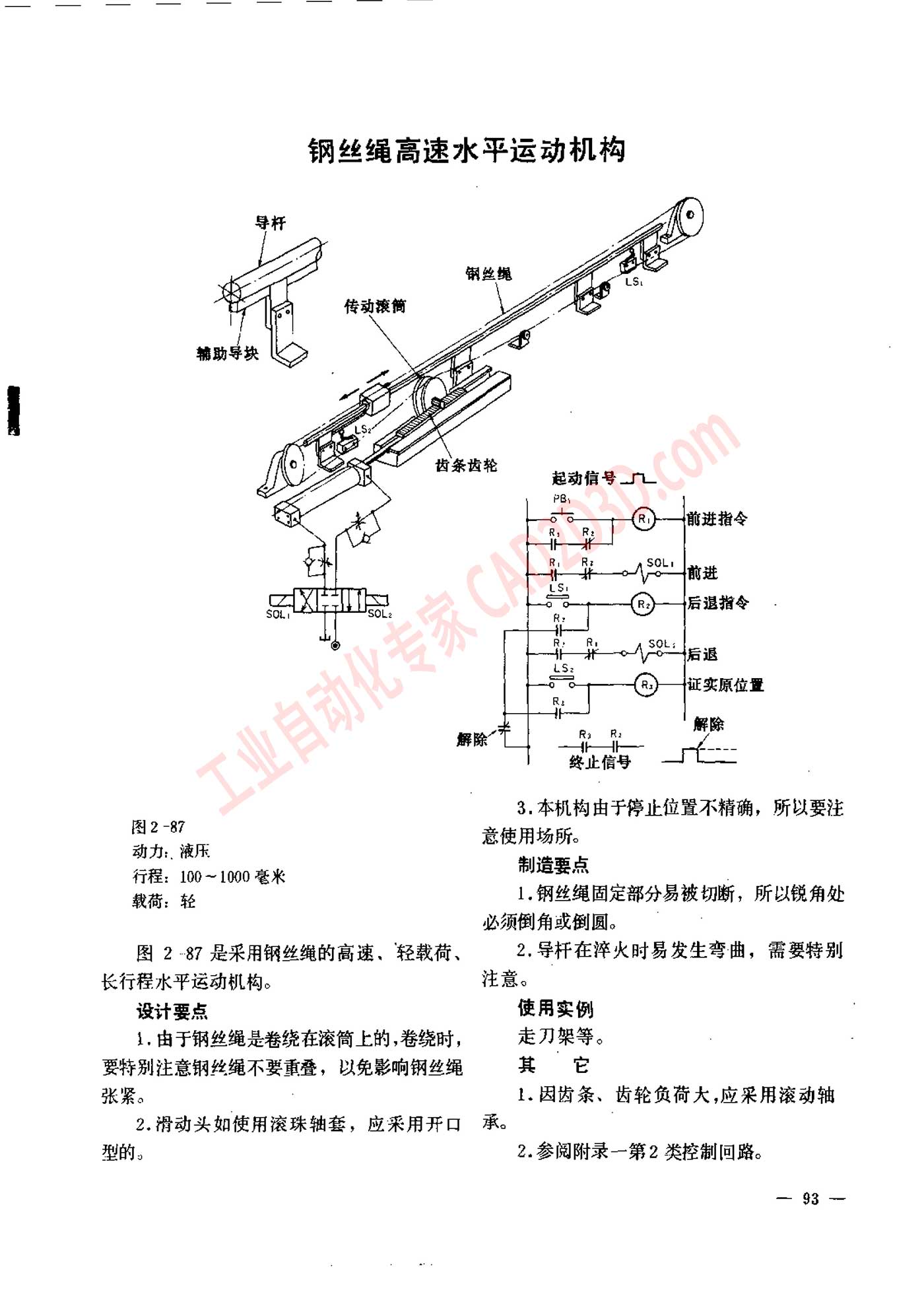

图 2-87
动力 ; 液压
行程 ， 100 一 1000 毫米
载荷 ， 轻
图 2 -87 是 采用 银 丝 绳 的 高 速 、 轻 载荷 、
长 行程 水 平 运动 机 构 。
设计 要 点
1 由 于 钢丝 绳 是 卷 绕 在 滚 简 上 的 , 卷 绕 时 ，
要 特别 注意 钢丝 绳 不 要 重 登 ， 以 免 影响 钢丝 绳
2. 滑动 头 如 使 用 滚珠 轴 套 ， 应 采用 开口
型 的 。
g
终止 信号
3. 本 机 构 由 于 停止 位 置 不 精确 ， 所 以 要 注
意 使 用 场所 。
制造 要 点
1 .钢丝 绳 固定 部 分 易 被 切断 ， 所 以 锐角 处
必须 倒 角 或 倒 圆 。
2. 导 杆 在 注 火 时 易 发 生 弯 曲 ， 需 要 特别
注意 。
使 用 实例
走 刀 架 等 。
其 它
1. 因 疮 条 、 齿 轮 负荷 大 ,应 采用 滚动 轴
承 。
2. 参 阅 附 录 一 第 2 类 控制 回路 。
一 93 一
