紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

螺栓螺钉和螺柱性能等级是按材质不同来划分的,其中碳钢、合金钢是一类,不锈钢是另一类,两类材质的性能等级标记表示方法是不一样的。

碳钢、合金钢材质的紧固件的性能等级划分为:4.6、4.8 、5.6、5.8、6.8、8.8、9.8、10.9、12.9。

不锈钢材质的紧固件性能等级划分为:

  1. 奥氏体 A1、A2、A3、A4、A5
  2. 马氏体 C1、C2、C3、C4
  3. 铁素体 F1

1. GB/T3098.1 紧固件机械性能等级 螺栓、螺钉和螺柱

GB/T3098.1 紧固件机械性能等级标准中对碳钢、合金钢材质制作的螺栓、螺钉和螺柱规定了性能等级标记方法,具体如下:

螺栓螺钉和螺柱性能等级的代号,由点隔开的两部分数字组成(见表1):

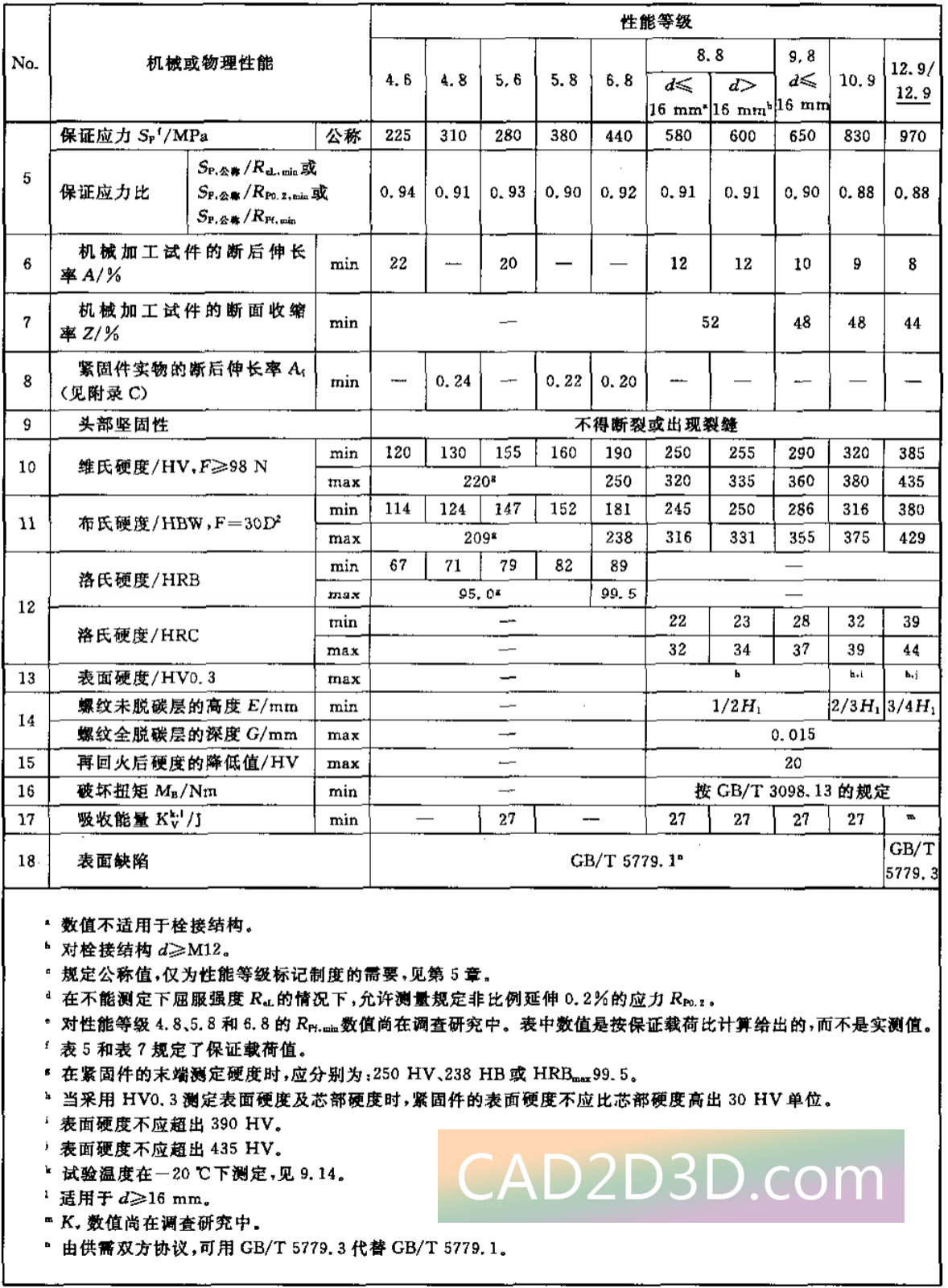

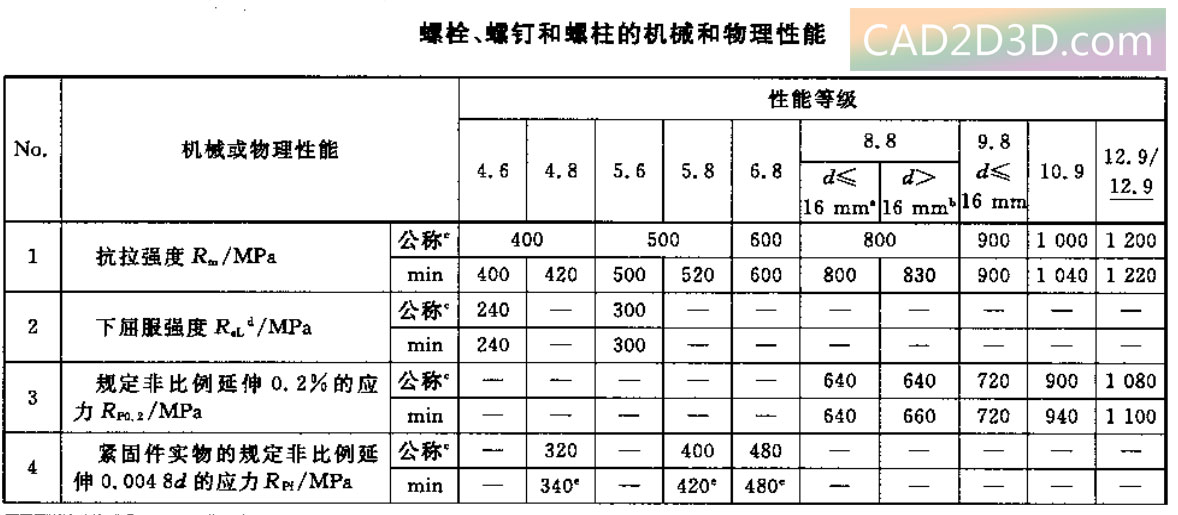

一点左边的一 或二位数字表示公称抗拉强度(Rm,公称)的1/100,以MPa计(见表3,No, 1)

一点右边的数字表示公称屈服强度(下屈服强度)(ReL,公称)或规定非比例延伸0.2%的公称应力(Rp0.2,公称)或规定非比例延伸0.004 8d的公称应力(Rpt,公称)(见表3,No.2~No.4)与公称抗拉强度(Rm,公称)比值的10倍(见表1)

表1屈强比

紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

示例:紧甭件的公称抗拉强度Rm,公称=800 MPa 和屈强比为0.8,其性能等级标记为"8.8";。

若材料性能与8.8级相同,但其实际承载能力又低于8.8级的紧固件(降低承载能力的)产品,其性能等级应标记为“08.8”(见10. 4)

公称抗拉强度和屈强比的乘积为公称屈服强度,以MPa计。

紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

2. GB/T3098.6 紧固件机械性能等级 不锈钢螺栓、螺钉和螺柱

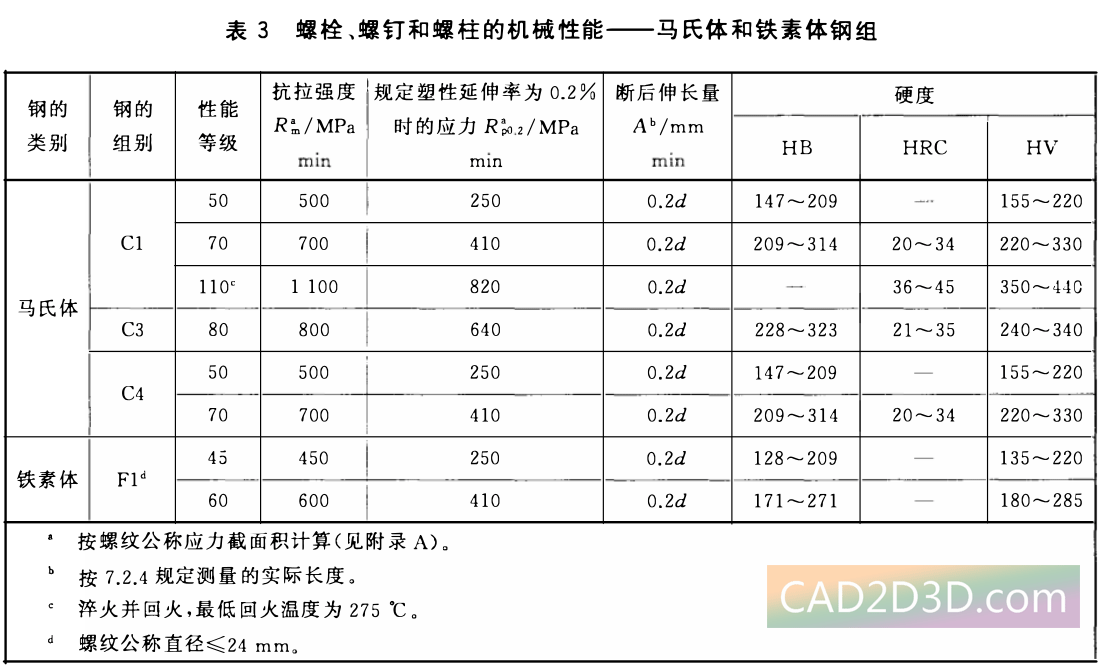

GB/T3098.6规定了奥氏体、马氏体、铁素体耐腐蚀不锈钢制造的、在环境温度10℃~35℃条件下测试时,螺栓、螺钉和螺柱的机械性能。

所有奥氏体不锈钢紧固件在固溶状态下,通常是无磁的;经冷变形加工后,有些会呈现明显的磁性。

螺栓、螺钉和螺柱的不锈钢组别和性能等级标记由短划隔开的两部分组成。

  1. 第一部分标记钢的组别
  2. 第二部分标记性能等级

不锈钢的组别(第一部分)由一个字母和数字组成,其中:

  • A是奥氏体钢
  • C是马氏体钢
  • F是铁素体钢

字母表示钢的类别,数字表示该类钢的化学成分范围。

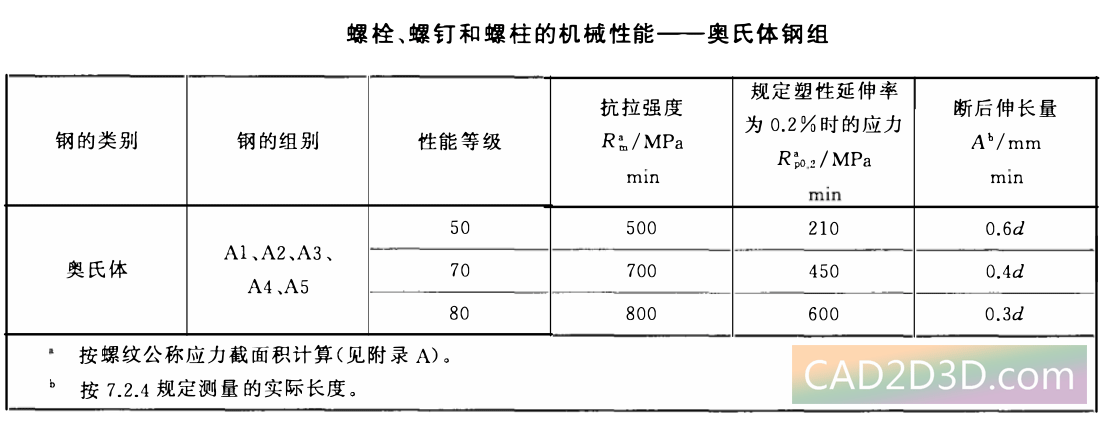

性能等级(第二部分)标记由2个或3个数字组成,表示紧固件抗拉强度的1/10。

示例1:A2-70表示:奥氏体钢、冷加工、最小抗拉强度700 MPa。

示例2:C4-70表示:马氏体钢、淬火并回火、最小抗拉强度700 MPa。

紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

紧固件机械性能等级 螺栓、螺钉和螺柱(碳钢、合金钢、不锈钢)性能等级标记方法

参考文献:

  1. GB/T3098.1 紧固件机械性能等级 螺栓、螺钉和螺柱
  2. GB/T3098.6 紧固件机械性能等级 不锈钢螺栓、螺钉和螺柱
