CAD2D3D

螺栓螺钉和螺柱性能等级是按材质不同来划分的，其中碳钢、合金钢是一类，不锈钢是另一类，两类材质的性能等级标记表示方法是不一样的。

碳钢、合金钢材质的紧固件的性能等级划分为：4.6、4.8 、5.6、5.8、6.8、8.8、9.8、10.9、12.9。

不锈钢材质的紧固件性能等级划分为：

1. 奥氏体 A1、A2、A3、A4、A5
2. 马氏体 C1、C2、C3、C4
3. 铁素体 F1

1. GB/T3098.1 紧固件机械性能等级 螺栓、螺钉和螺柱

GB/T3098.1 紧固件机械性能等级标准中对碳钢、合金钢材质制作的螺栓、螺钉和螺柱规定了性能等级标记方法，具体如下：

螺栓螺钉和螺柱性能等级的代号，由点隔开的两部分数字组成（见表1）：

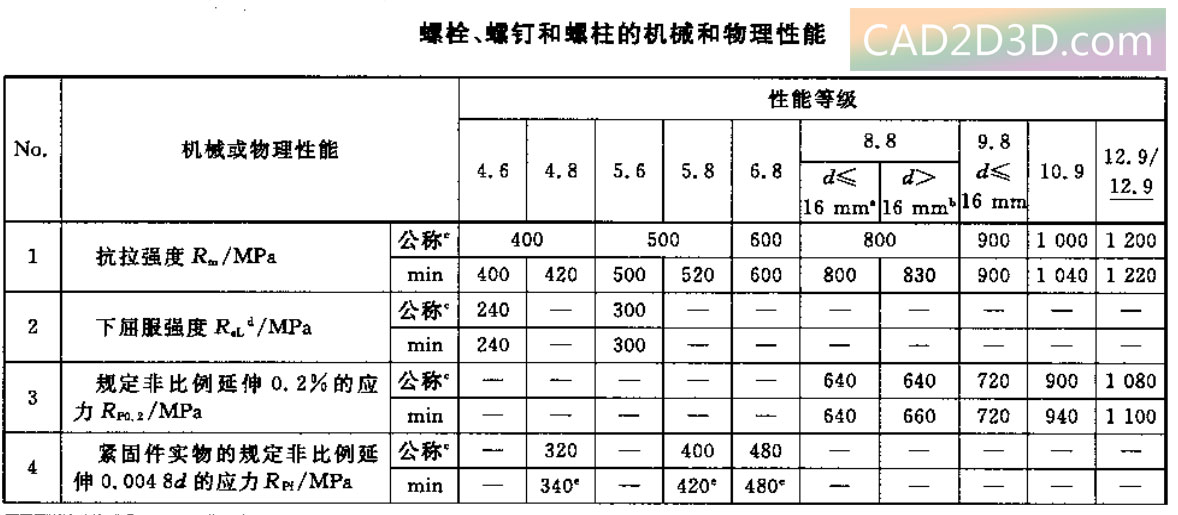

一点左边的一 或二位数字表示公称抗拉强度（Rm，公称）的1/100，以MPa计（见表3，No, 1）

一点右边的数字表示公称屈服强度（下屈服强度）（ReL，公称）或规定非比例延伸0.2%的公称应力（Rp0.2，公称）或规定非比例延伸0.004 8d的公称应力（Rpt，公称）（见表3，No.2~No.4）与公称抗拉强度（Rm，公称）比值的10倍（见表1）

表1屈强比

示例：紧甭件的公称抗拉强度Rm，公称=800 MPa 和屈强比为0.8,其性能等级标记为"8.8";。

若材料性能与8.8级相同，但其实际承载能力又低于8.8级的紧固件（降低承载能力的）产品，其性能等级应标记为“08.8”(见10. 4)

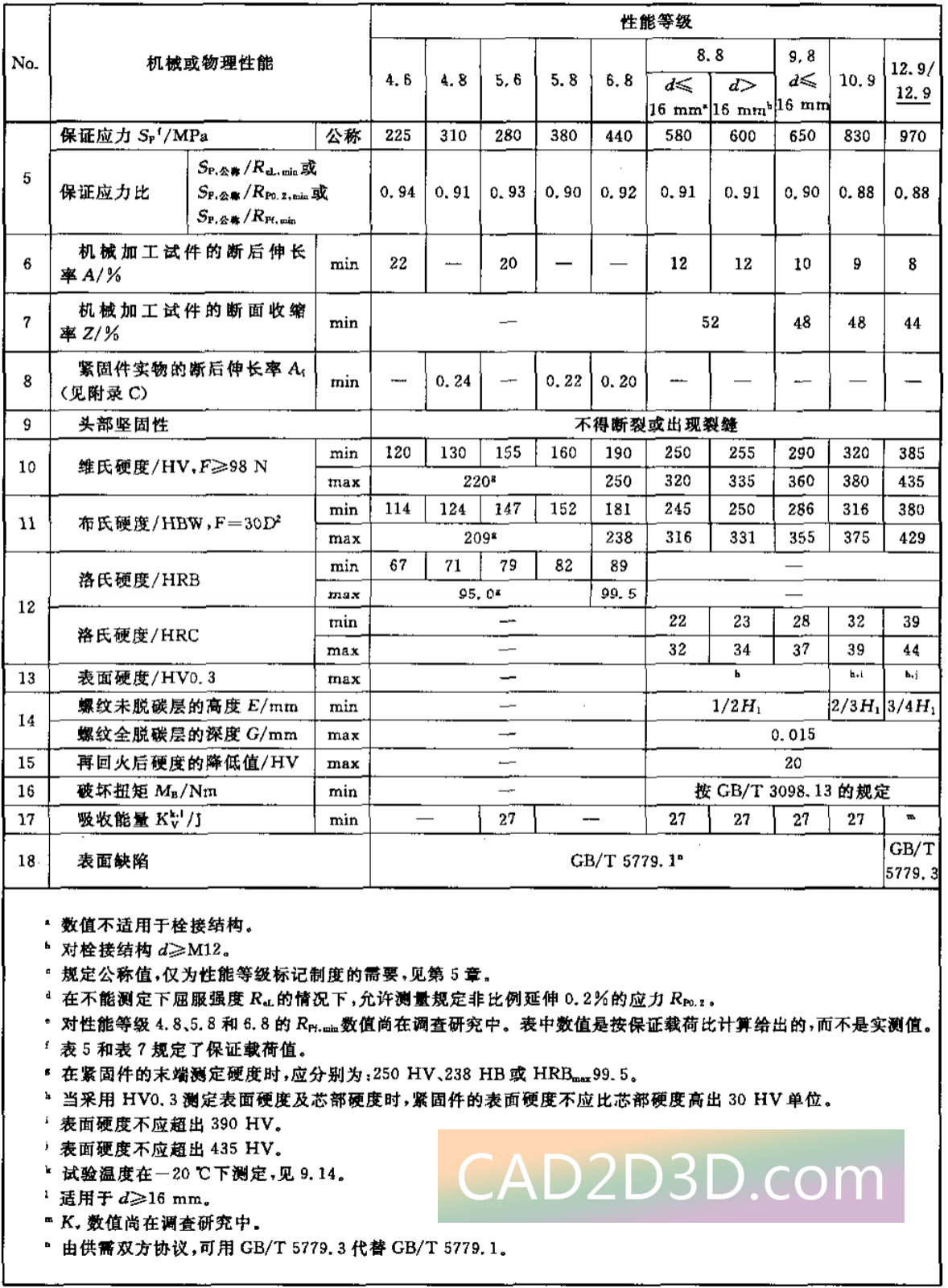

公称抗拉强度和屈强比的乘积为公称屈服强度，以MPa计。

2. GB/T3098.6 紧固件机械性能等级 不锈钢螺栓、螺钉和螺柱

GB/T3098.6规定了奥氏体、马氏体、铁素体耐腐蚀不锈钢制造的、在环境温度10℃~35℃条件下测试时，螺栓、螺钉和螺柱的机械性能。

所有奥氏体不锈钢紧固件在固溶状态下，通常是无磁的；经冷变形加工后，有些会呈现明显的磁性。

螺栓、螺钉和螺柱的不锈钢组别和性能等级标记由短划隔开的两部分组成。

1. 第一部分标记钢的组别
2. 第二部分标记性能等级

不锈钢的组别（第一部分）由一个字母和数字组成，其中：

• A是奥氏体钢
• C是马氏体钢
• F是铁素体钢

字母表示钢的类别，数字表示该类钢的化学成分范围。

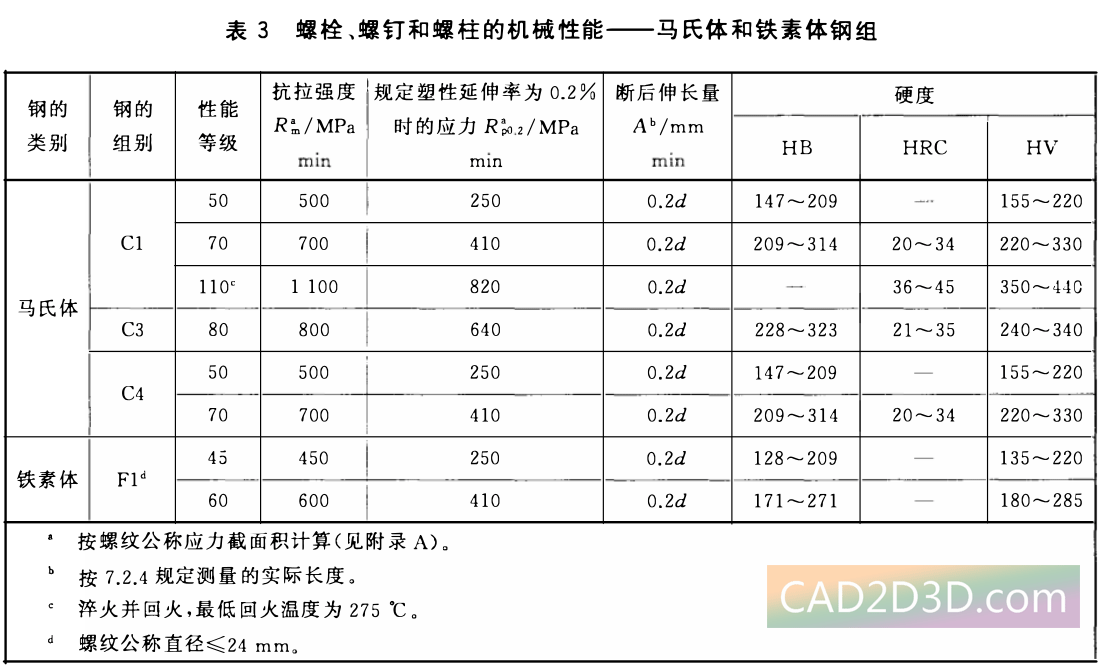

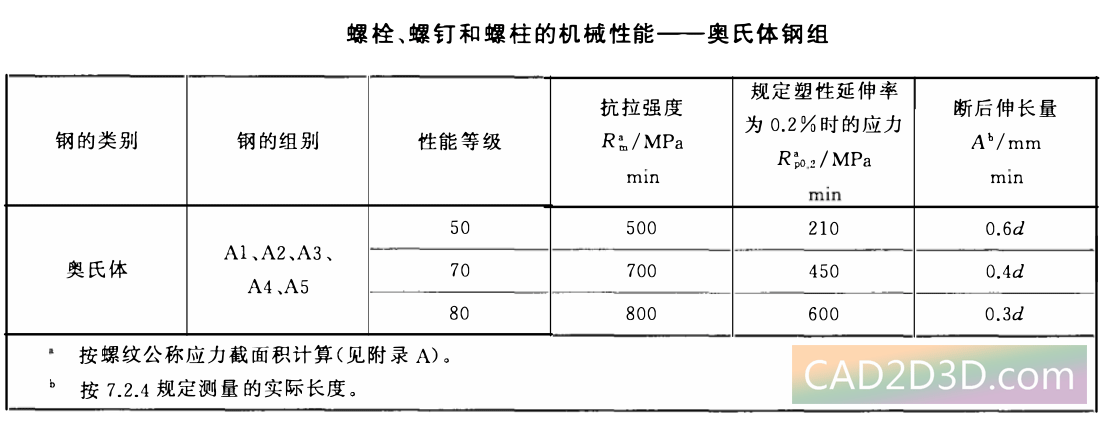

性能等级（第二部分）标记由2个或3个数字组成，表示紧固件抗拉强度的1/10。

示例1：A2-70表示：奥氏体钢、冷加工、最小抗拉强度700 MPa。

示例2：C4-70表示：马氏体钢、淬火并回火、最小抗拉强度700 MPa。

参考文献：

1. GB/T3098.1 紧固件机械性能等级 螺栓、螺钉和螺柱
2. GB/T3098.6 紧固件机械性能等级 不锈钢螺栓、螺钉和螺柱
