O形圈规格型号(国家标准)及安装槽加工尺寸

O形圈的外径、内径以及截面的形状均为O形,故称之为O形圈。

O形圈是由带弹性的天然橡胶材料制作而成,在取代了19世纪的铁铸制的密封件以来,使用过盈量的密封件当中,是具有代表性的产品,被广泛地应用于塑料模具水路密封及空压、油压等机械行业的密封系统上。

O形圈常用固定式和运动式两种,固定式即静态密封,O形圈被安装后处于固定不动的状态,通常为平面安装;运动式即动态密封,O形圈被安装后和被密封对象之间存在互相位移,通常为圆柱面安装。

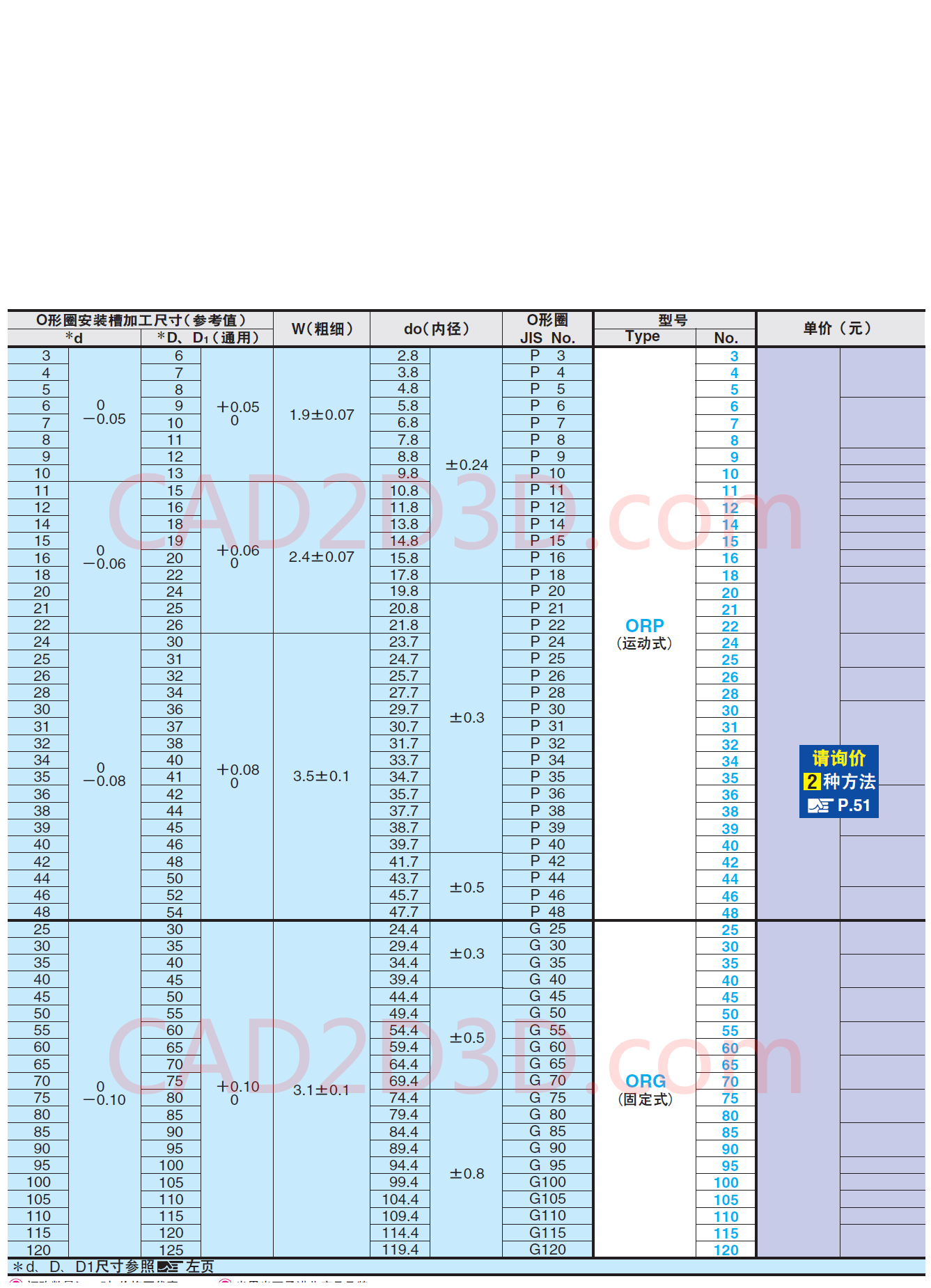

O型圈尺寸请参见国标:GB/T 3452.1液压气动用O形橡胶密封圈 第1部分尺寸系列及公差

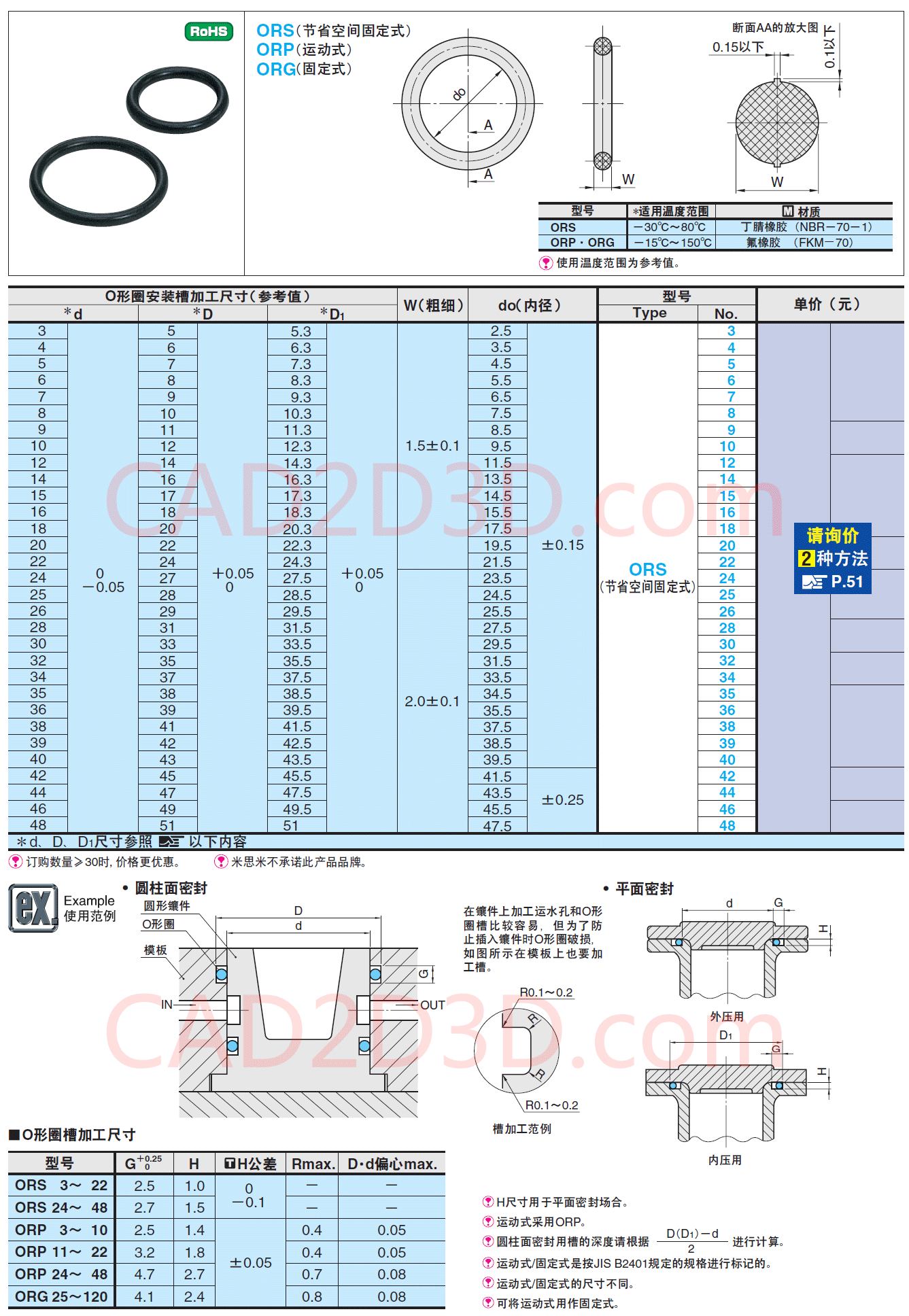

O型圈安装槽尺寸参见下图:

圆柱面密封时,安装槽小径比密封圈内径大0.5,安装槽外径比O型圈外径小1,槽宽G度根据密封圈内径大小取特定的几个规格值,比如ORG25~120,槽宽G取4.1,G公差 0~+0.25。

平面密封时,分外压用和内压用,槽宽G和上面的相同,槽深H根据密封圈内径取不同取特定的几个规格值,比如ORG25~120,H取值2.4,H公差±0.05。
