工业自动化行业直线运动部件大全(导轨、轴承、衬套、丝杠、导向轴)

工业自动化行业直线运动部件大全(导轨、轴承、衬套、丝杠、导向轴)

工业自动化装置上有许多直线运动部件,从而实现高精度运动控制。

直线运动部件主要包括:

  1. 直线导轨
  2. 直线轴承
  3. 无油衬套
  4. 滚珠丝杠
  5. 导向轴

1. 直线导轨

直线导轨又称线轨、滑轨、线性导轨、线性滑轨,用于直线往复运动场合,且可以承担一定的扭矩,可在高负载的情况下实现高精度的直线运动。在大陆称直线导轨,台湾一般称线性导轨,线性滑轨。

直线导轨一般为二种,一种是滚动式,一种是滑动式,滚动直线滑轨是一种滚动导引,它由钢珠在滑块与滑轨之间作无限滚动循环,使得负载平台能沿着滑轨轻易的以高精度作线性运动,其摩擦系数可降至传统滑动导引的1/50,使之能轻易地达到μm级的定位精度。

工业自动化行业直线运动部件不全(导轨、轴承、衬套、丝杠、导向轴)

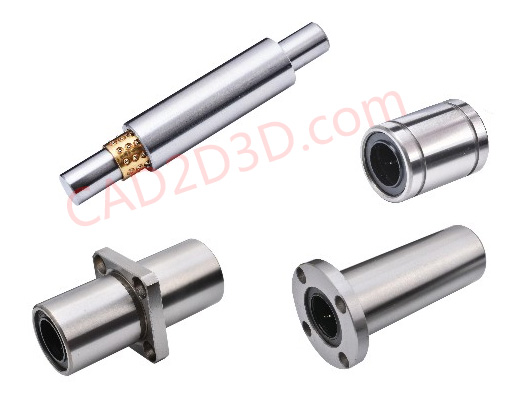

2. 直线轴承

直线轴承是利用钢球来达到直线运动的装置,由于它利用简单的结构即可获得低摩擦的直线运动,因此被广泛用于运输装置,半导体制造装置等领域。

直线轴承是一种直线运动系统,用于直线行程与圆柱轴配合使用。由于承载球与轴承外,套点接触,钢球以最小的摩擦阻力滚动,因此直线轴承具有摩擦小,且比较稳定,不随轴承速度而变化,能获得灵敏度高、精度高的平稳直线运动。直线轴承也有其局限性,最主要的是轴承冲击载荷能力较差,且承载能力也较差,其次直线轴承在高速运动时振动和噪声较大。直线轴承快易优自动化选型有收录。直线轴承广泛应用于精密机床、纺织机械、食品包装机械、印刷机械等工业机械的滑动部件。

工业自动化行业直线运动部件不全(导轨、轴承、衬套、丝杠、导向轴)

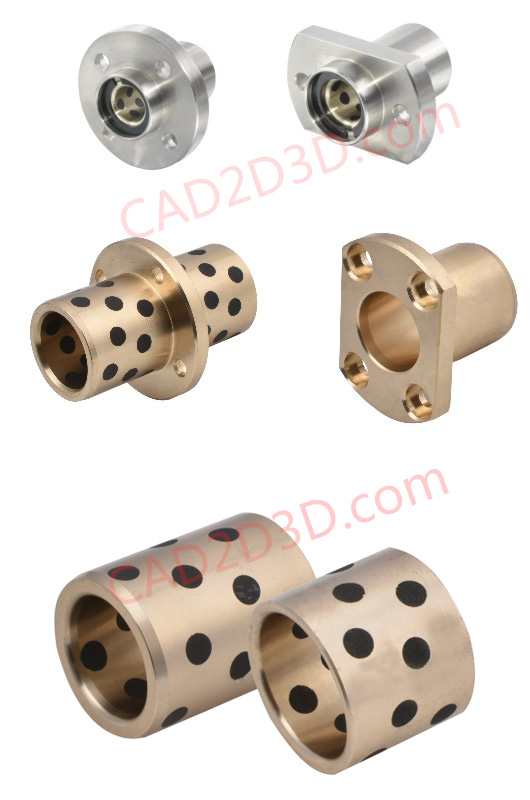

3. 无油衬套

无油衬套通过设计可以实现自润滑,工作平稳、可靠、无噪声。在液体润滑条件下,滑动表面被润滑油分开而不发生直接接触,还可以大大减小摩擦损失和表面磨损,油膜还具有一定的吸振能力。

工业自动化行业直线运动部件不全(导轨、轴承、衬套、丝杠、导向轴)

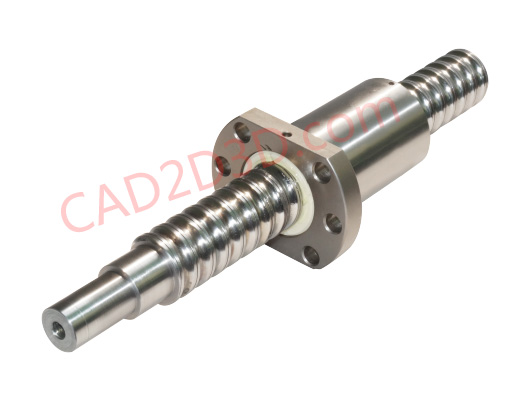

4. 滚珠丝杠

滚珠丝杠由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动,这是艾克姆螺杆的进一步延伸和发展,这项发展的重要意义就是将轴承从滑动动作变成滚动动作。

工业自动化行业直线运动部件不全(导轨、轴承、衬套、丝杠、导向轴)

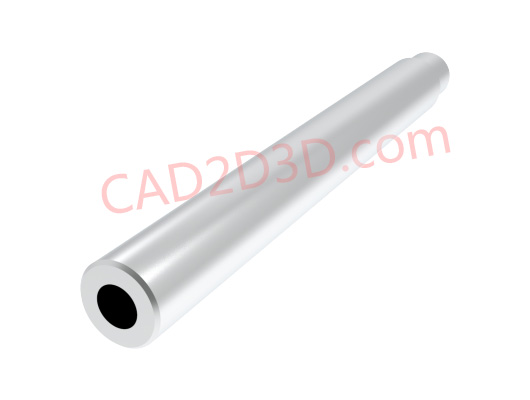

5. 导向轴

导向轴、支座在自动化行业应用极其广泛,导向轴分为直线运动用途的线性导向轴、旋转用途的转轴、支柱用途的棒材。导向轴支座通常与导向轴,直线轴承等配合使用,起到对轴的固定及保证传动的作用。

工业自动化行业直线运动部件不全(导轨、轴承、衬套、丝杠、导向轴)
