拖链种类及选型步骤方法

1. 拖链是什么

拖链是为了保护电缆、气管、水管等胶管,使用在各种机械设备运作部位,为机械设备所附着的电缆胶管等在运行中不发生缠绕,扭曲和损坏而使用的产品,根据使用环境及用途不同,其材质使用塑料或钢制,特殊环境除外,- -般主要使用工程塑料。

2. 拖链的用途

  • 适合于使用在往复运动的场合,能够对内置的电缆油管、气管,水管等起到牵引和保护作用。
  • 拖链每节都能打开,便于安装和维修,运动的噪音低、耐磨、可高速运动。
  • 拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

3. 拖链的结构

  • 拖链外形似坦克链,由众多单元链节组成,链节之间转动自如。
  • 相同系列的拖链内高、外高、节距相同,拖链内高、弯曲半径R可有不同的选择。
  • 单元链节由左右链板和上下盖板组成,拖链每节都能打开,装拆方便、不必穿线,打开盖板后即可把电缆、油管、气管等放入拖链内。
  • 另可提供分隔片,将链内空间按需要分隔开。

4. 拖链分类

按材料分为塑料和钢制,塑料拖链又可分为塑料盖拖链、铝盖、全封闭、洁净室、长距离等。

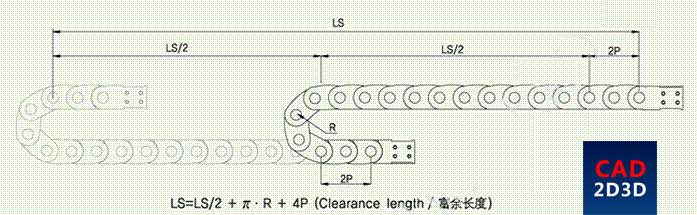

5. 拖链长度选定方法

LS:行程,P:拖链节距,R:弯曲半径。

拖链种类及选型步骤方法

6. 拖链弯曲半径选定方法

在有电缆及胶管的尺寸数量下直接按照样本上表示的弯曲半径( R )进行选定即可,若没有相关的尺寸数量,请以最大电缆或胶管外径为基准按以下范围进行选定

  • 电缆: R min>6~8x中(电缆的最大外径)
  • 气管: Rmin>8~ 10 xφ(气管的最大外径)
  • 液压油管: Rmin>12~15x φ (油管的最大外径)

7. 具体案例CDP055

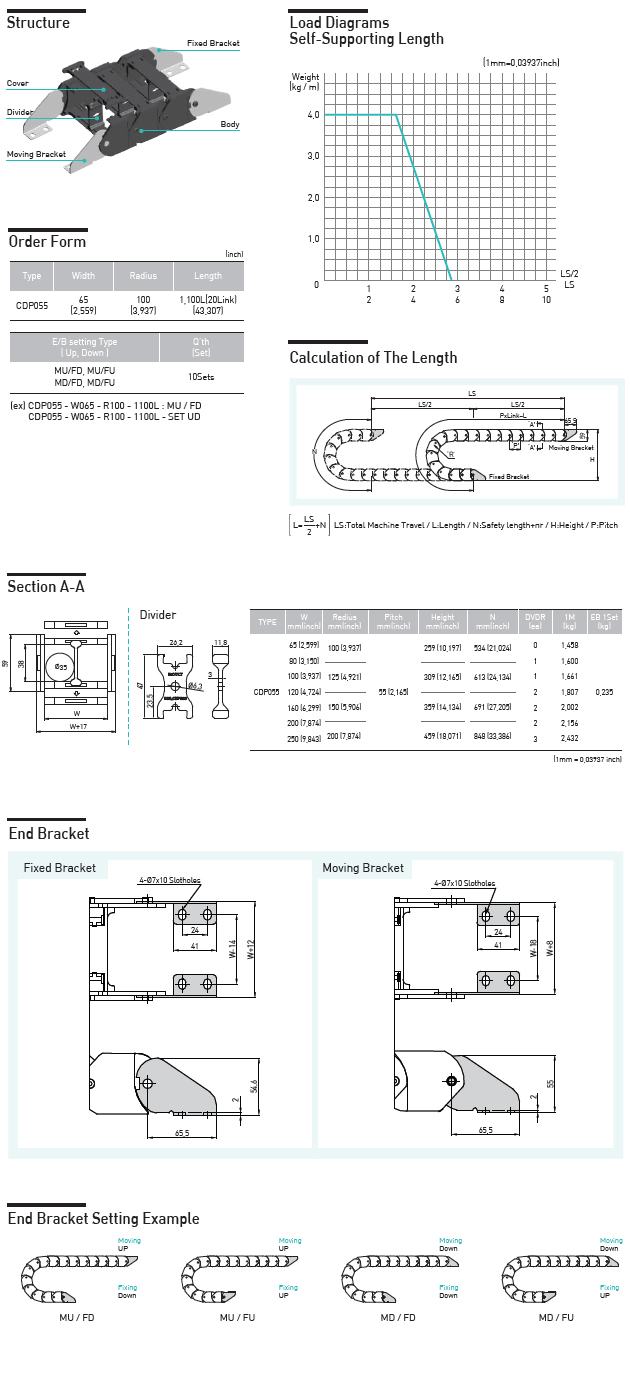

下面以塑料盖拖链CDP055为例,介绍拖链的结构。

拖链种类及选型步骤方法

5. 规格参数:

  • 材料:工程塑料(含玻璃纤维)
  • 速度:3m/sec
  • 温度:-25~125℃

拖链种类及选型步骤方法

参考文献:http://www.koduct.com/english/page/product/p_pct_cdp055.asp

拖链品牌:肯耐特 koduct http://www.koduct.com
