滚针凸轮导向器,作为凸轮机构和直线运动的导向使用

滚针凸轮导向器是一种内部装有高刚性轴和内置滚针轴承的紧凑的轴承。

1. 滚针凸轮导向器的结构

滚针凸轮导向器,作为凸轮机构和直线运动的导向使用

由于其外圈在与配合面直接接触同时作旋转运动,此产品以厚壁构造,在设计上能承受冲击负荷。

另外,在外圈内部,装有带精密保持器的滚针,从而可防止产品侧倒,实现了优异的旋转性能,并且能够承受高速旋转。

外圈外表面形状分为球面形和圆柱形。球面外圈易于吸收轴中心的变形,有助于减轻偏置负荷。

滚针凸轮导向器应用范围广泛,例如自动机床、专用机床以及运载系统的凸轮机构、传输装置、书籍装订 机、加工中心机的刀具交换装置、旋装工作台、自动喷涂机和自动仓库的滑动叉车等。

2. 配合

滚针凸轮导向器螺柱安装孔的容许尺寸公差,建议采用下列配合。

公称型号螺柱安装孔的容许尺寸公差
CF、CFN、CFH、CFT、CF-SFU和NUCF型H7
CFS型H6

3. 安装

在螺柱安装孔和安装面应尽可能成直角,并将孔口倒角,圆角半径尽可能小,建议为C0.5。并且,安装面的直径要求应大于或等于在尺寸表中所示的尺寸f。

如果外圈单边接触配合滚动面不均匀,建议使用外圈表面经球面研磨的CF-R型。

滚针凸轮导向器,作为凸轮机构和直线运动的导向使用

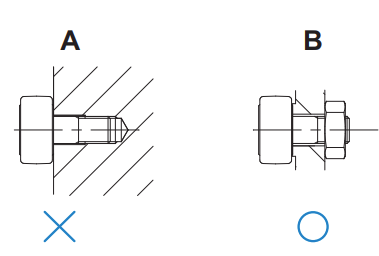

请勿在托架上攻螺纹并直接拧紧产品而不使用螺母,若如此,当发生锁紧扭矩不足,或螺纹松弛时,导致挠曲应力将集中在外螺纹上,就会损坏螺柱。

滚针凸轮导向器,作为凸轮机构和直线运动的导向使用

参考文献:THK
