热缩刀柄夹紧刀具的原理，利用热胀冷缩实现刀具夹紧

目录： 装置装备   作者： 尚延伟   日期： 2022/05/27

热缩刀柄材料采用特殊热胀不锈钢。硬度：54度至56度，利用工业用吹风机的简单热风式加热装置。精度高，预设动平衡，每秒转速达25000转，适合高速高精加工。hsk热缩刀柄精度跳动精度可达0.002mm以内。可重复装夹2000次以上，精度高，性能稳定。

热缩刀柄夹紧刀具的原理，利用热胀冷缩实现刀具夹紧

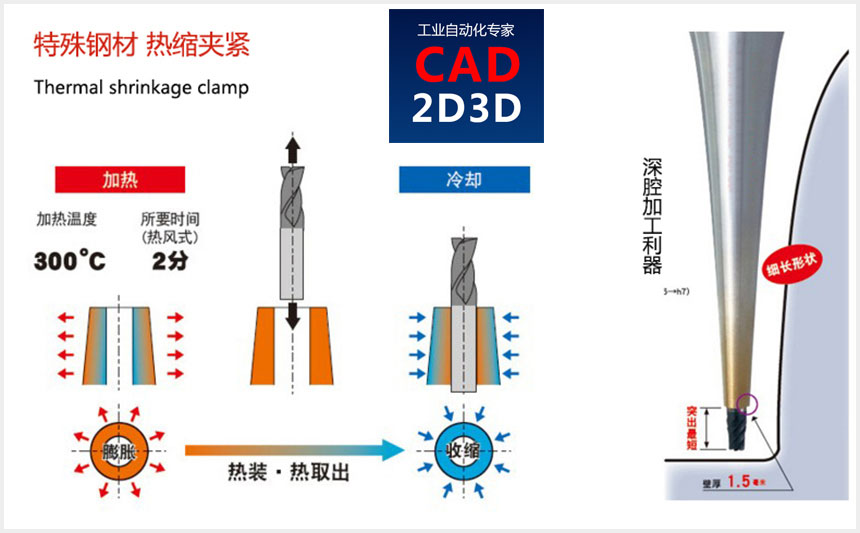

BT30热缩刀柄装夹刀具时间

热缩刀柄夹紧刀具的原理，利用热胀冷缩实现刀具夹紧

BT30热缩刀柄装夹刀具时间

热缩刀柄夹紧刀具的原理，利用热胀冷缩实现刀具夹紧

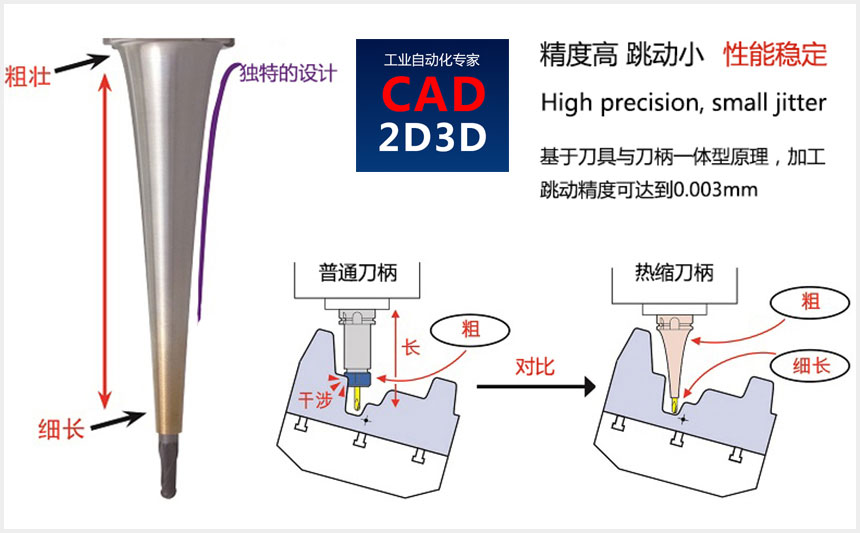

BT30热缩刀柄加工优势角度对比

热缩刀柄夹紧刀具的原理，利用热胀冷缩实现刀具夹紧

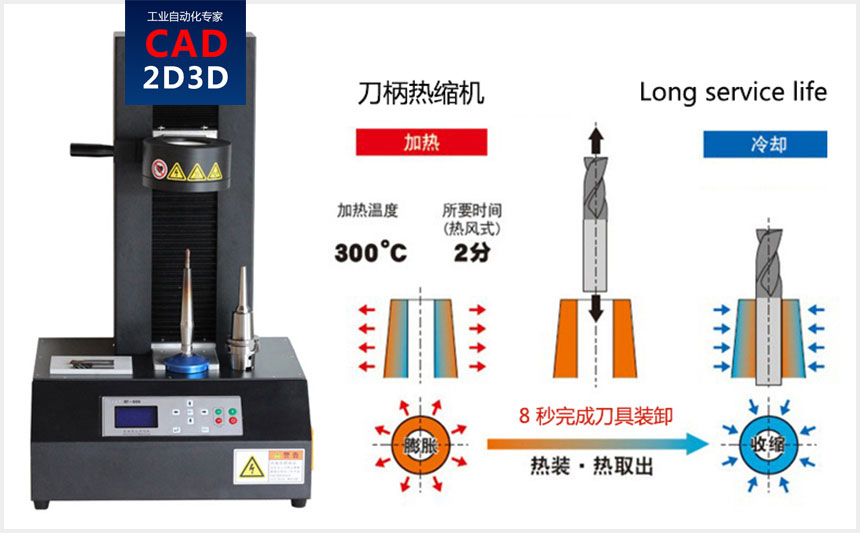

BT30热缩刀柄加热冷却装夹示意图

热缩刀柄夹紧刀具的原理，利用热胀冷缩实现刀具夹紧

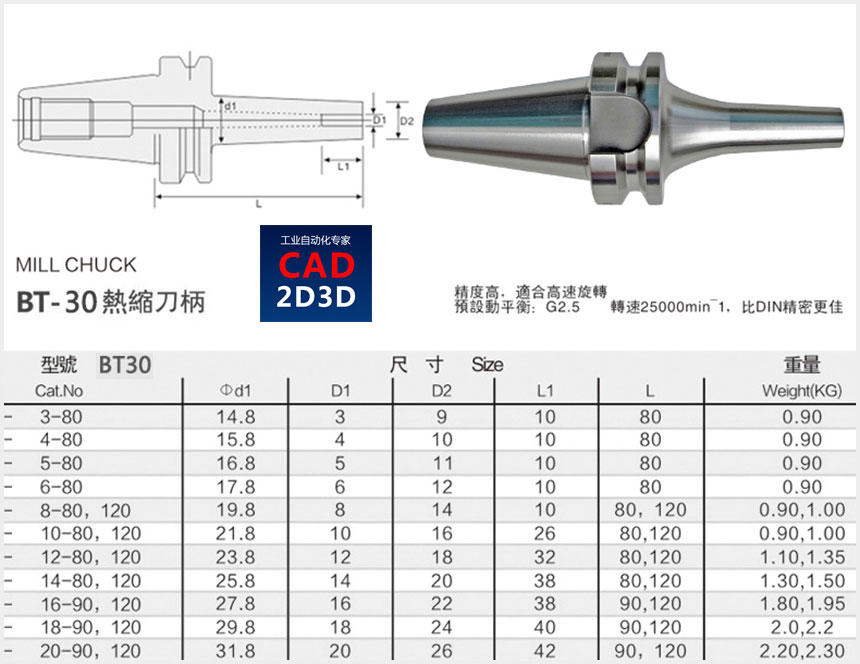

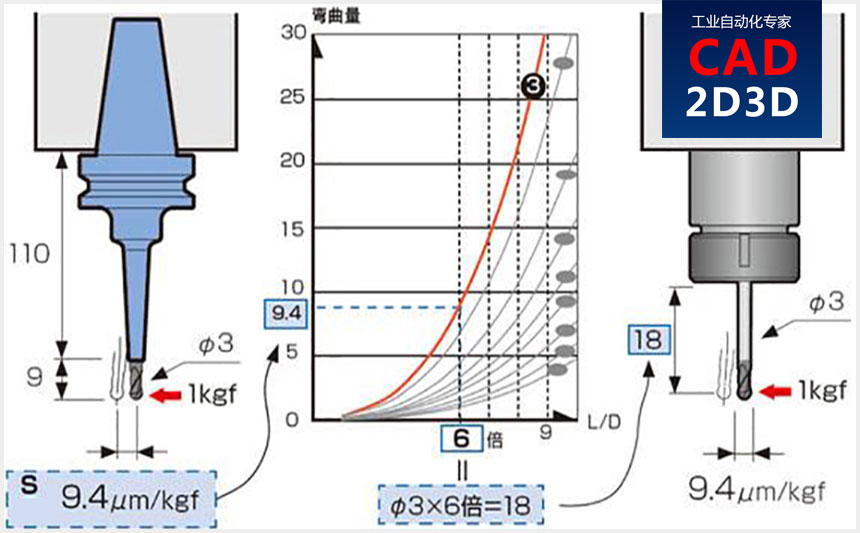

BT30热缩刀柄加工变量参数

热缩刀柄夹紧刀具的原理，利用热胀冷缩实现刀具夹紧

BT30热缩刀柄，可以对应从高速加工、精加工、到重切削加工之间, 铣, 钻, 铰等所有加工。刀具安装部分没有像筒夹夹头所需的螺母和筒夹等部件。简单，超细长形状可以将刀具突出的长度设置为最短，得到强力稳定的夹持力，保持高精。

参考文献：http://www.jinghuashukong.com/daobing/resuo/116.html
