机械设计形状位置公差详解(视频)

形位公差包括形状公差和位置公差。任何零件都是由点、线、面构成的,这些点、线、面称为要素。机械加工后零件的实际要素相对于理想要素总有误差,包括形状误差和位置误差。这类误差影响机械产品的功能,设计时应规定相应的公差并按规定的标准符号标注在图样上。

加工后的零件会有尺寸公差,因而构成零件几何特征的点、线、面的实际形状或相互位置与理想几何体规定的形状和相互位置就存在差异,这种形状上的差异就是形状公差,而相互位置的差异就是位置公差,这些差异统称为形位公差(Geometric tolerances)。

机械设计形状位置公差详解(视频)

形位公差分类

机械设计形状位置公差详解(视频)

1. 形状公差

形状公差是指单一实际要素的形状所允许的变动全量。形状公差用形状公差带表达。形状公差带包括公差带形状、方向、位置和大小等四要素。

形状公差项目有:直线度、平面度、圆度、圆柱度、线轮廓度、面轮廓度等6项。(注:此图中第一项直线度公差值前要加上Φ,以表明公差带的形状是一个圆柱面,参考GB/T17852-1999)

通俗点就是,和形状有关的要素。

机械设计形状位置公差详解(视频)

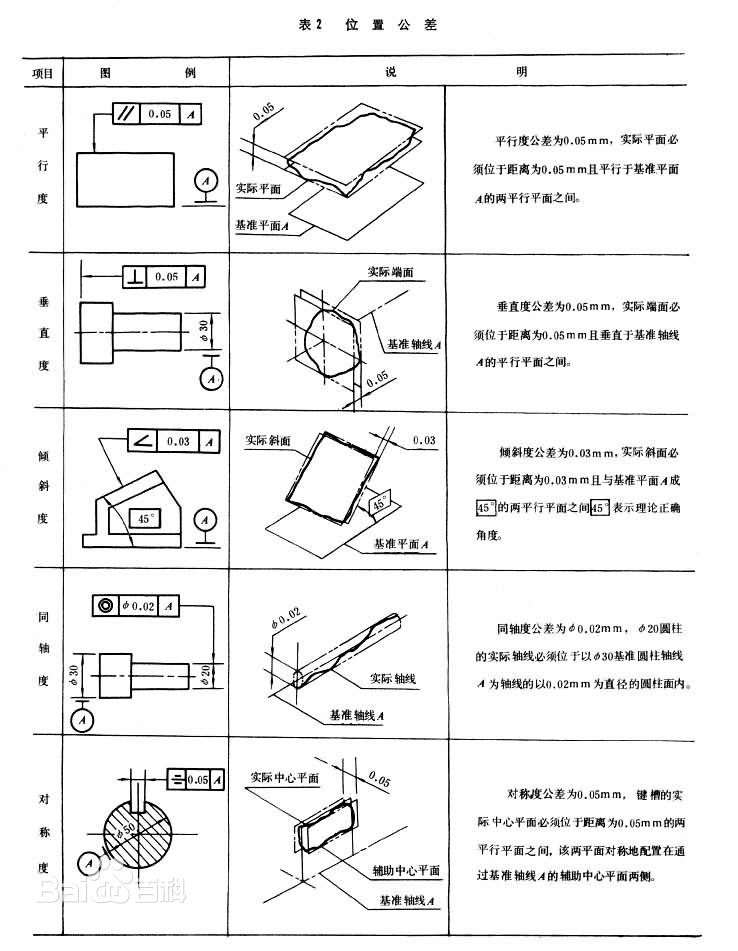

2. 位置公差是指关联实际要素的位置对基准所允许的变动全量。

机械设计形状位置公差详解(视频)

3. 定向公差

定向公差是指关联实际要素对基准在方向上允许的变动全量。这类公差包括平行度、垂直度、倾斜度3项。

4. 跳动公差

跳动公差是以特定的检测方式为依据而给定的公差项目。跳动公差可分为圆跳动与全跳动。

5. 定位公差

定位公差是关联实际要素对基准在位置上允许的变动全量。这类公差包括同轴度、对称度、位置度3项。

形位公差视频详解
