空气泄漏测试 密封性测试 原理、仪器设备、参数

支付宝现金红包

典型应用

发动机缸体系统、底盘系统、燃油系统、进排气系统、各类阀门、适用于IP防水防尘等级的各类工业,民用品,及各类测试要求大于0.01sccm以上的各类产品。

sccm 是 standard-state cubic centimeter per minute 缩写,标准毫升/分钟,是体积流量单位。

sccm各字母代表的含义 s:stand 表示标况下;cc:毫升;m:minute 分钟。

测试原理

利用压力变化:就是利用压力传感器来监控一部分密封气体的压力变化来实现泄漏测试目的的一种方法。

利用漏率变化:利用流量传感器来测试一个密闭系统里的气体泄漏量的方法。

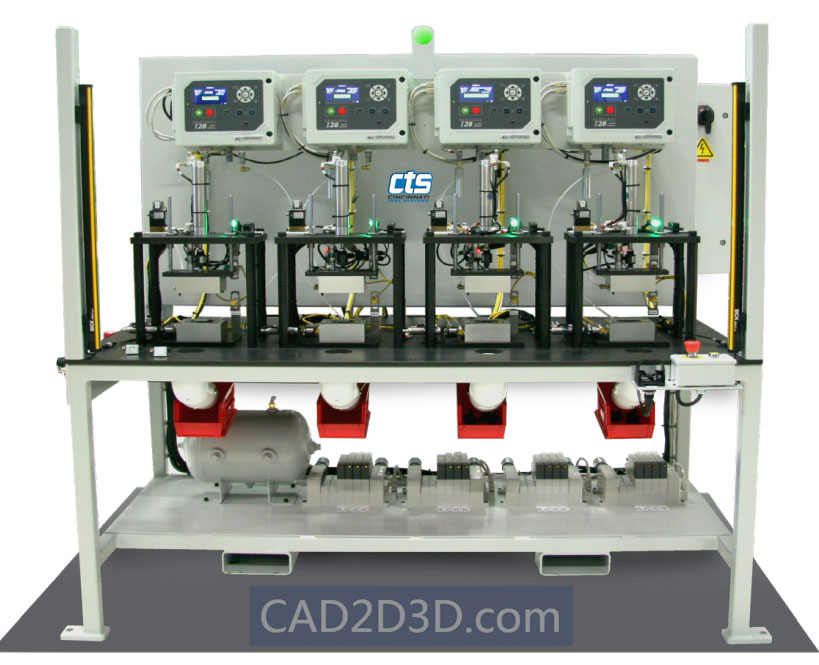

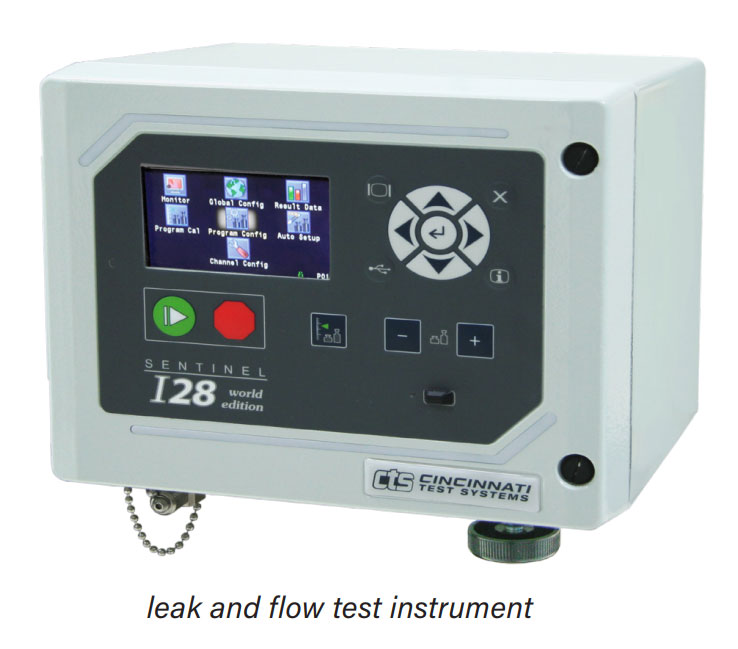

泄漏测试仪

空气泄漏测试原理、仪器设备、参数

空气泄漏测试原理、仪器设备、参数

测试类型

空气泄漏测试原理、仪器设备、参数

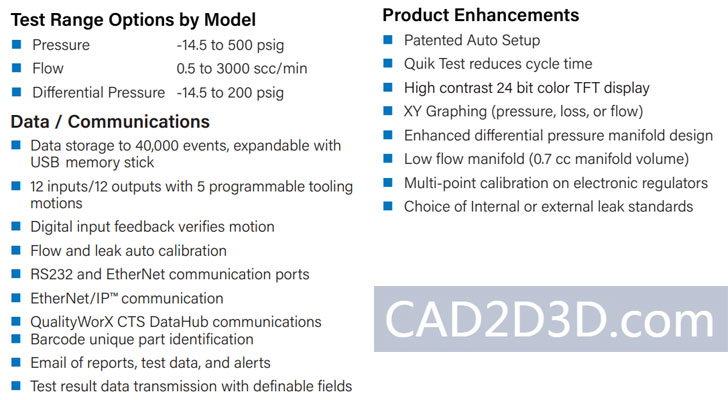

泄露测试仪参数

空气泄漏测试原理、仪器设备、参数

测试方式

压力/真空衰减泄漏测试

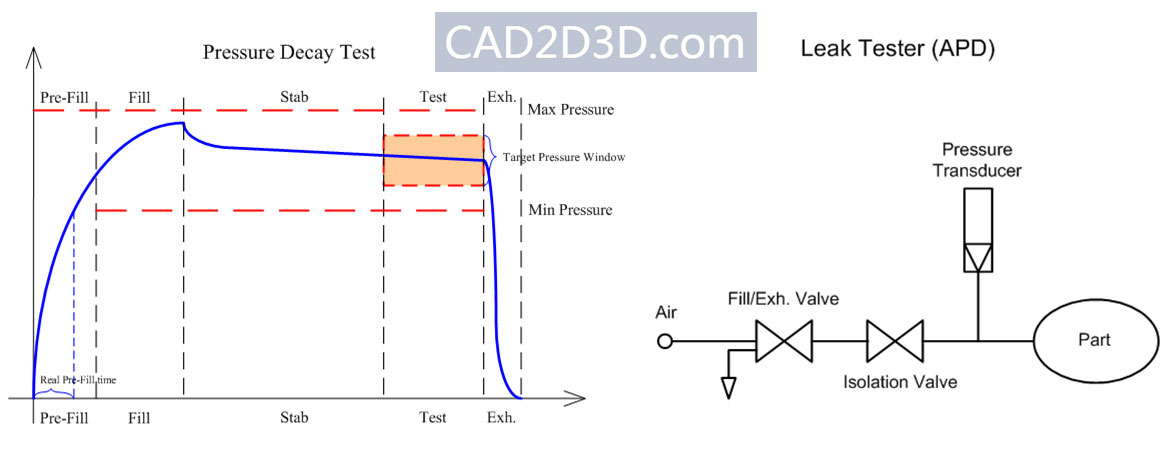

压力/真空损失泄漏测试的基本原理是:向测试工件充入指定压力的气体,关闭阀门,将气源和工件隔离,经过一定的稳定时间后,测量一个固定时间内的压力损失,或经过计算获得压力损失率和泄漏率。我们用一个泄漏标准(漏孔)去关联漏率和压力损失关系,测试结果用漏率表示。

空气泄漏测试原理、仪器设备、参数

差压压力/真空衰减泄漏测试

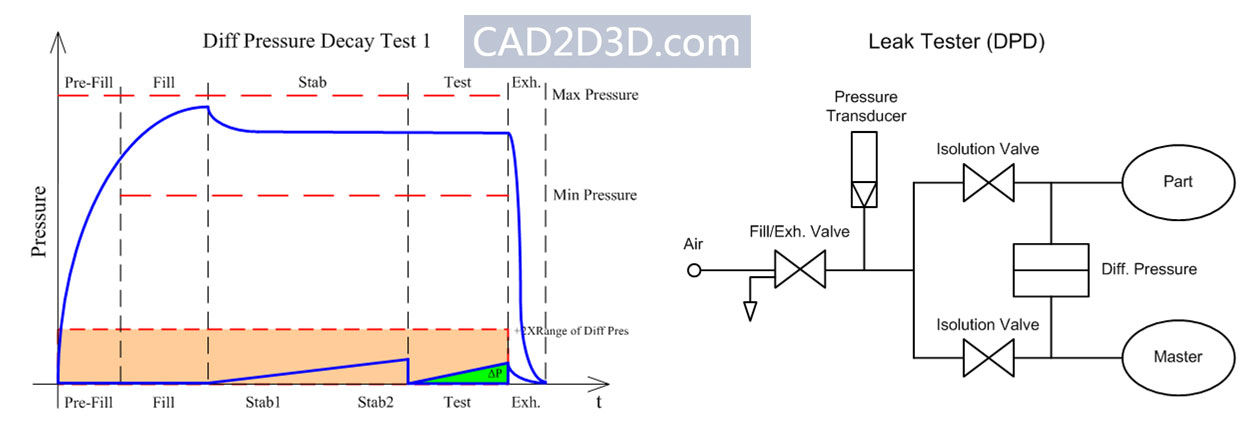

差压压力/真空损失泄漏测试的基本原理是:向测试工件充入指定压力的气体,关闭阀门,将气源和工件隔离,经过一定的稳定时间后,测量一个固定时间内的压力损失,或经过计算获得压力损失率和泄漏率,与普通压力衰减泄漏测试方式不同,差压压力衰减测试方式使用两个传感器,一个(直压传感器)用来监控测试压力,另一个(差压传感器)用来测量压力损失。

空气泄漏测试原理、仪器设备、参数

质量流量测试

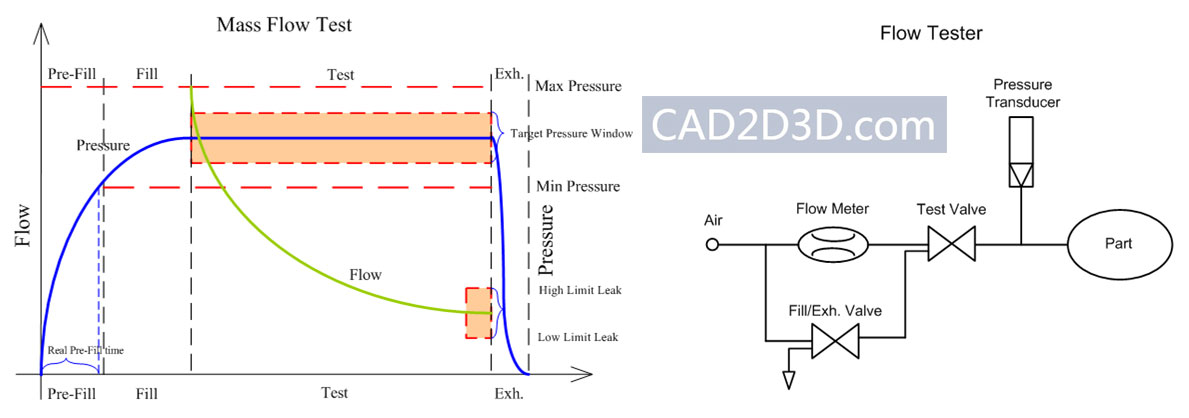

质量流量测试的基本原理是:向测试工件充入指定压力的气体,通过减压阀在工件中维持一定的压力,仪器测量当前的气体流量。

空气泄漏测试原理、仪器设备、参数

阻塞测试

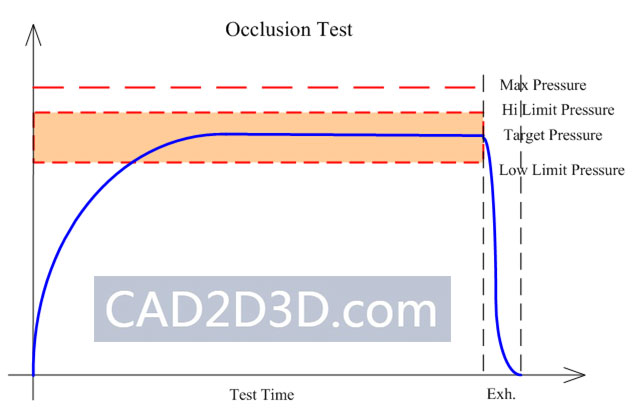

阻塞测试的基本原理是:减压阀设定一个固定的压力,工件在整个测试过程中充入这个压力,在测试结束时,测量实际压力,并和设定的高限/低限值做比较。低限压力表示高流量,或是最小阻塞,或是低背压;高限压力表示低流量,或是最大阻塞,或是高背压。

空气泄漏测试原理、仪器设备、参数

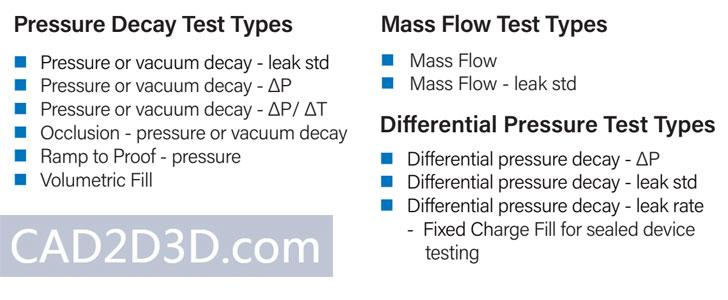

其他测试

  • 背压泄漏测试
  • 差分质量流量测试
  • 容积式充气泄漏测试
  • 密封品母程序链接测试
  • 定速率充气/排气到压力事件发生
  • 定速率充气到流量事件发生
  • 定速率充气爆破测试
