一片式球阀、两片式球阀、三片式球阀和广式球阀的内部构造和区别

一片式球阀、两片式球阀、三片式球阀和广式球阀的内部构造和区别

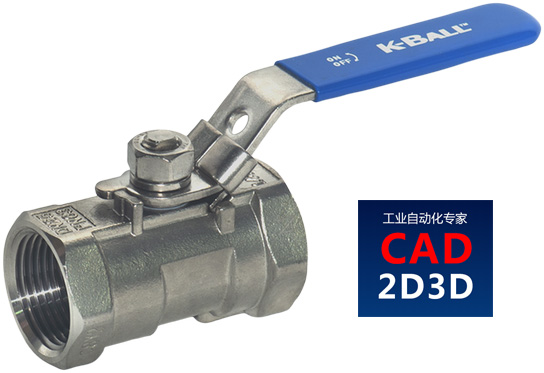

一片式球阀的阀体是一个整体,由于要把球塞进去,因此一片式球阀是缩径的。一片式球阀公称通径通常在DN25以下,耐压能力一般、密封性一般,价格最便宜,一般用于水管。

一片式球阀、两片式球阀、三片式球阀和广式球阀的内部构造和区别

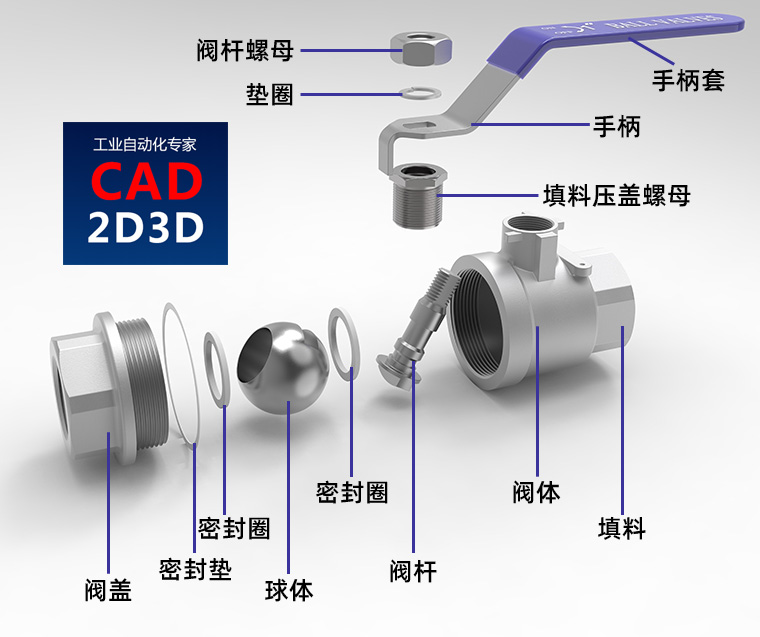

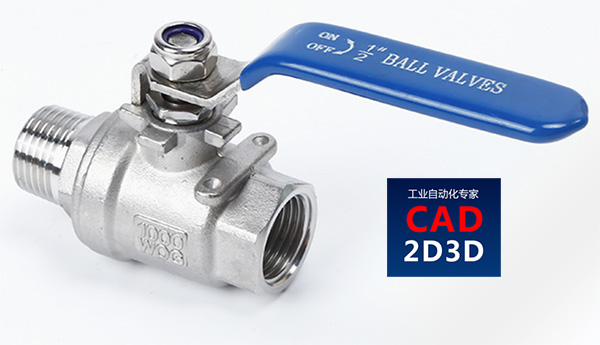

2片式球阀的阀体由两部分通过螺纹连接在一起,全通径,耐压能力较好,密封性较好,使用较广泛,使用温度-20℃至150℃,一般应用于水、蒸汽、油品等。

一片式球阀、两片式球阀、三片式球阀和广式球阀的内部构造和区别

一片式球阀、两片式球阀、三片式球阀和广式球阀的内部构造和区别

三片式球阀的阀体由3个部分通过螺栓连接在一起,耐压能力较高,密封性较好,维修方便,使用温度-20℃至150℃,一般应用于水、蒸汽、油品等。

一片式球阀、两片式球阀、三片式球阀和广式球阀的内部构造和区别

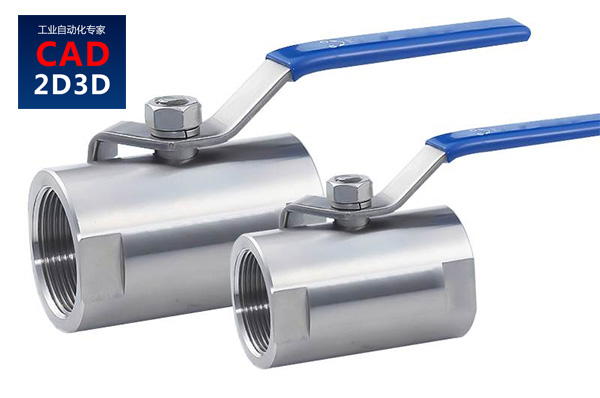

广式球阀的阀体是一个整体,缩径,耐压和密封性一般。

一片式球阀、两片式球阀、三片式球阀和广式球阀的内部构造和区别
