使用快速排气阀的快速返回直线运动机构
使 用 快速 排 气 阀 的 快速 返回 直线 运动 机 构

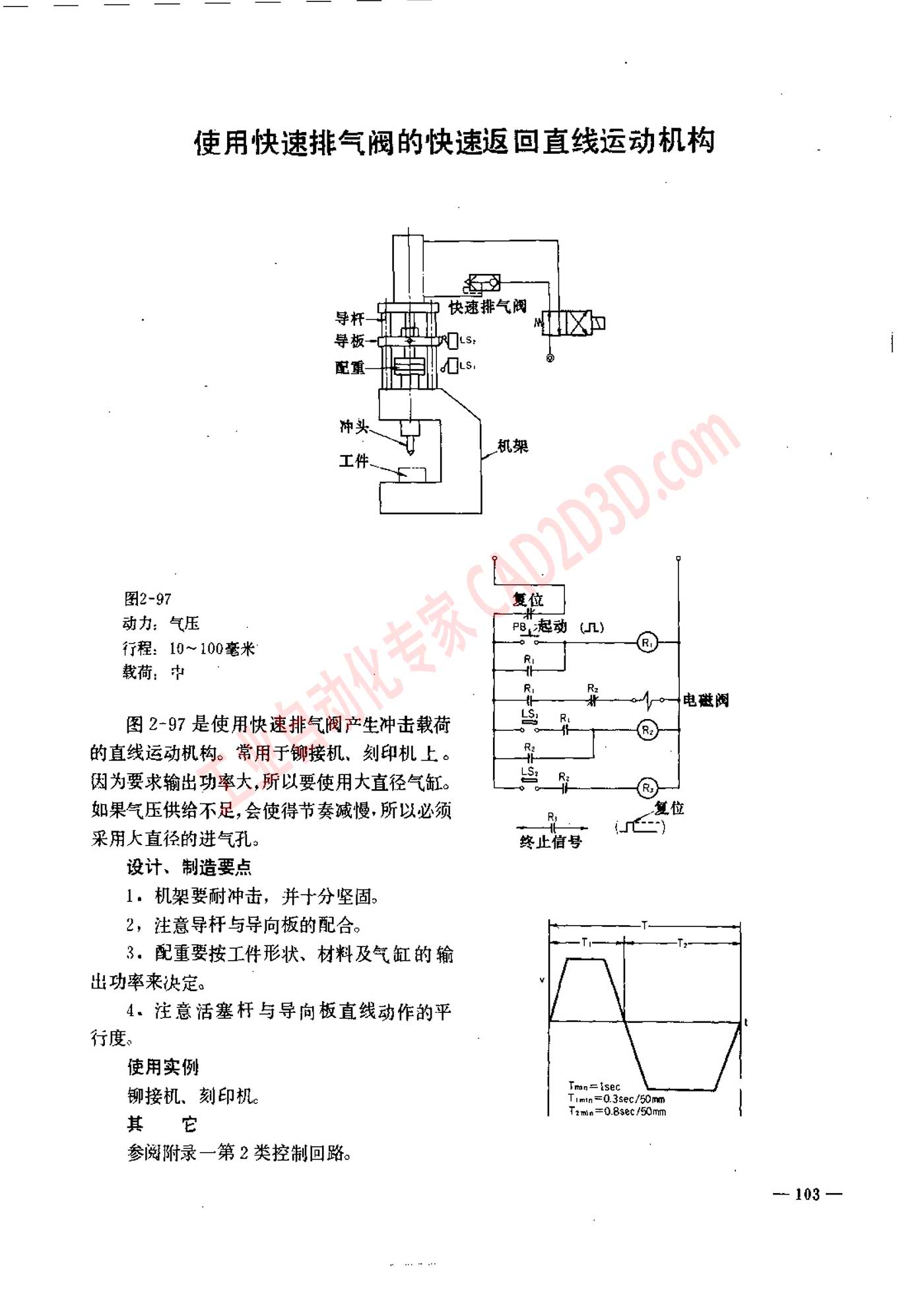

图 2-97
动力 ， 气压
行程 ，10~ 100 毫 米 、
载荷 ， 中
图 2-97 是 使 用 快速 排 气 赔 产生 冲击 载荷
的 直线 运动 机 构 。 常 用 于 锦 接 机 、 记 印 机 上 。
内 为 要 求 输出 功率 大 ,斯 以 要 使 用 大 直径 气缸 。
如 果 气压 供给 不 足 ,会 使 得 节奏 减 慢 , 所 以 必须
采用 天 直径 的 进 气孔 。
设计 、 制 造 要 点
1， 机 架 要 耐 冲击 ， 并 十 分 坚固 。
2， 注 意 导 杆 与 导向 板 的 配合 。
3， 配 重要 按 工件 形状 、 材 料及 气缸 的 输
出 功率 来 决定 。
4. 注意 活塞 村 与 导向 板 直线 动作 揭 平
行 度 、
使 用 实例
钾 接 机 、 刻 印 机 。 Trmn=03zec/50m
其 它 0 Sef mm
参 阮 附录 一 第 2 类 控制 回路 。
