直接连接气缸的速度变换直线运动机构
直接 连接 气缸 的 速度 变换 直线 运动 机 构

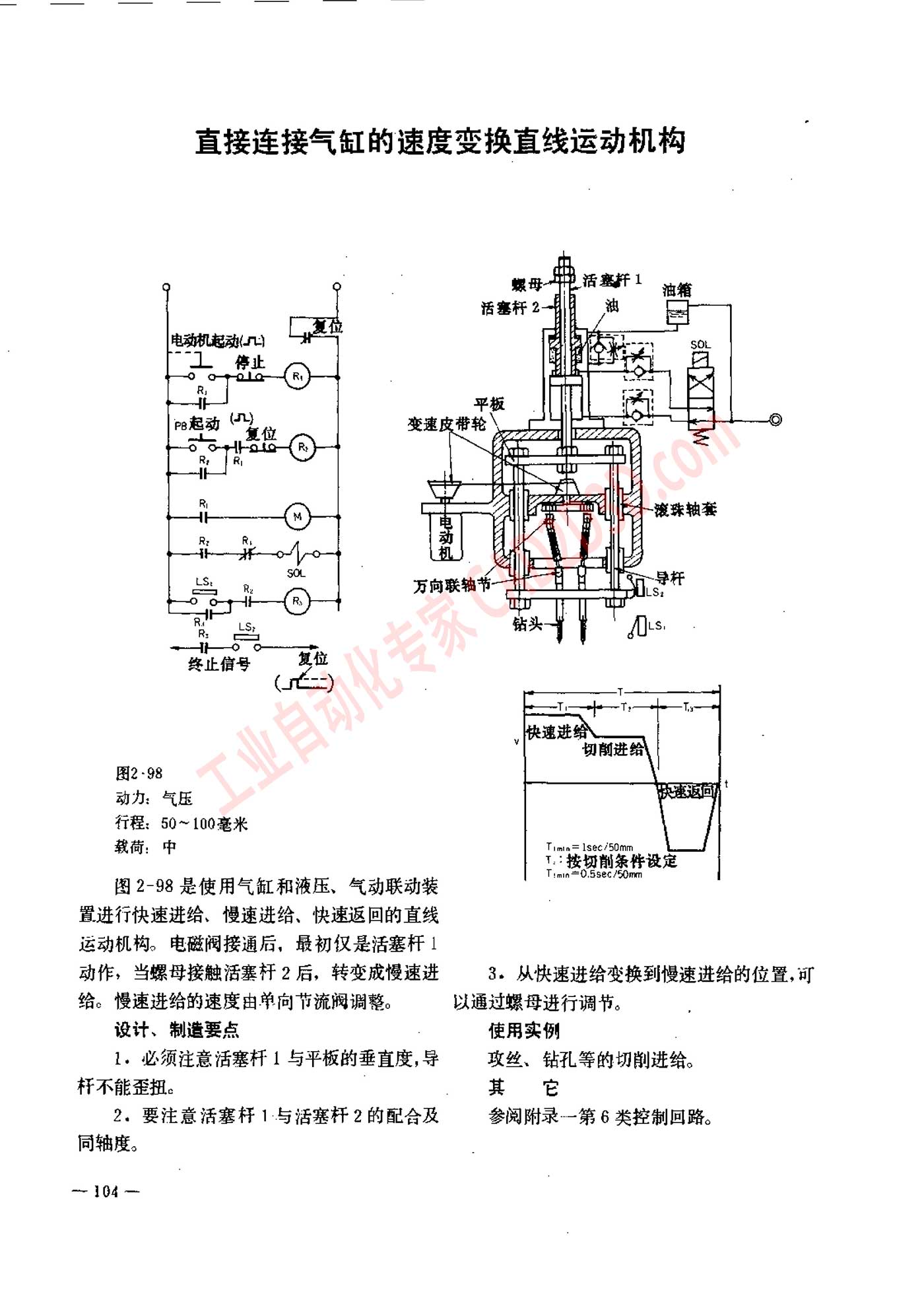

图 2.98
动力 : 气压
行程 ，50~100 毫 米
载荷 ， 中
图 2-98 是 使 用 气缸 和 和 液压、 气动 联 动 装
置 进行 快速 进 给 、 慢 速 进 给、 快速 返 回 的 直线
运动 机 构 。 电磁 阀 接 通 后 ， 最 初 仅 是 活塞 杆
动作 ， 当 螺母 接触 活塞 宇 2 后 ， 转 变 成 慢 速 进 3。 从 快速 进 给 变换 到 慢 速 进 给 的 位 置 ,可
给 。 慢 速 进 给 的 速度 由 单 疝 节 流 疫 调 整 。 以 通过 螺母 进行 调节 。
Temin=0.55€¢/50mm
设计 、 制 造 要 点 使 用 实例
1， 必须 注意 活塞 杆 ! 与 平板 的 垂直 度 , 导 攻 丝 、 钻 孔 等 的 切削 进 给。
杆 不 能 蛋 扭 。 其 B
2. 要 注意 活塞 本 1 与 活塞 杆 2 的 配合 及 参阅 附录 一 第 6 类 控制 回路 。
同 轴 度 。
