气缸前进端减速直线运动机构
则 在 前 进 端 能 得 到 更 有 效 的 减速 。
程 ，
， 并 在 前 进 端 减 速 的 直线 运动 机 构 。
气缸 前 进 端 减 速 直线 运动 机 构
图 2-101
动力 气压
行程 ，50 一 300 毫 米
载荷 : 轻

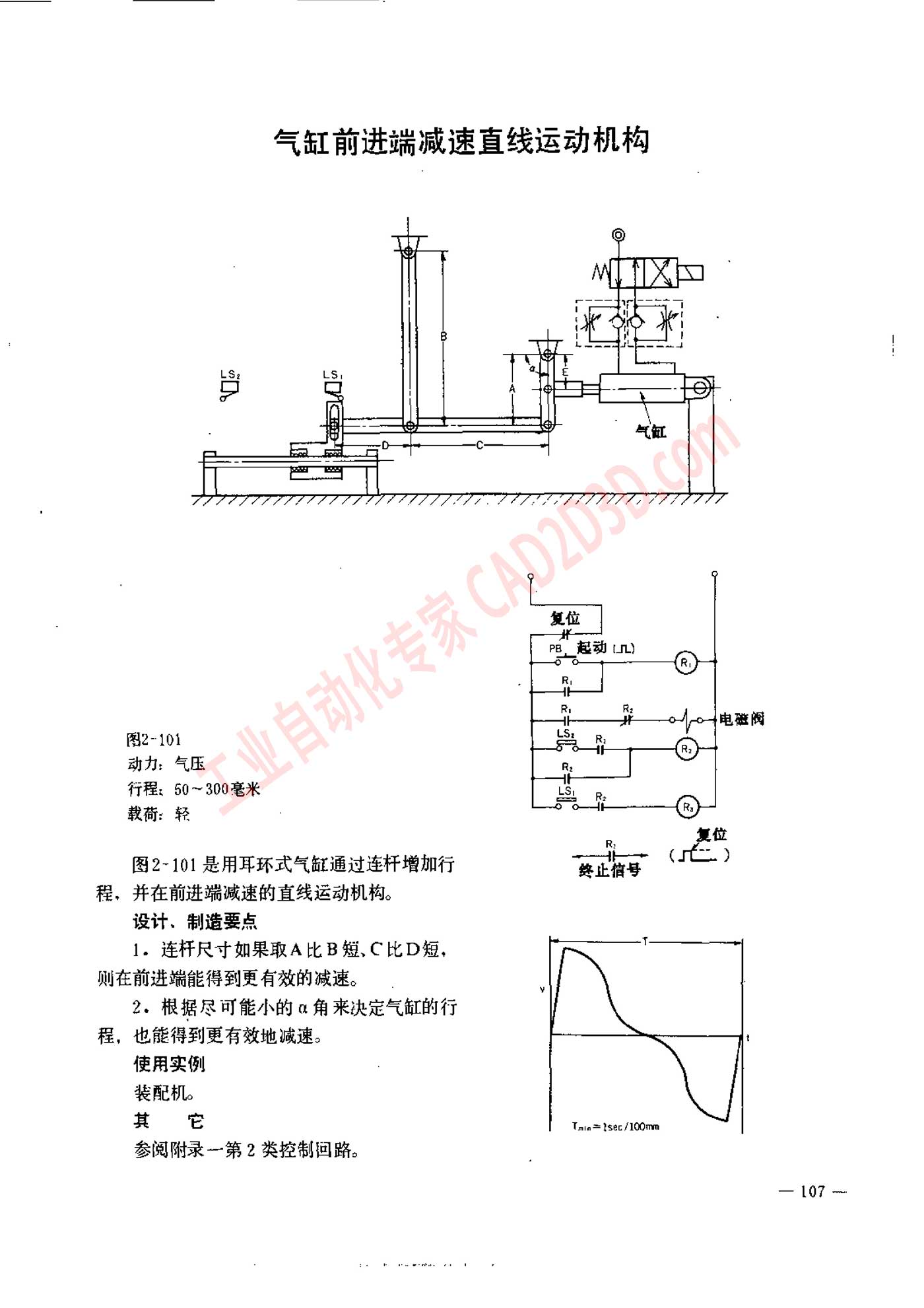

图 2-101 是 用 耳环 式 气缸 通过 连 杆 增加 行
设计 、 制造 要 点
1. 连 杆 尺 寸 如 果 取 A 比 B 短 .C 比 D 短 ，
2. 根据 尽 可 能 小 的 w 角 来 决定 气缸 的 行
也 能 得 到 更 有 效 地 减速 。
使 用 实例
装配 机 。
其 它
参阅 附录 一 第 2 类 控制 回路 。
Tomin=1sec/100mm
— 107 —
