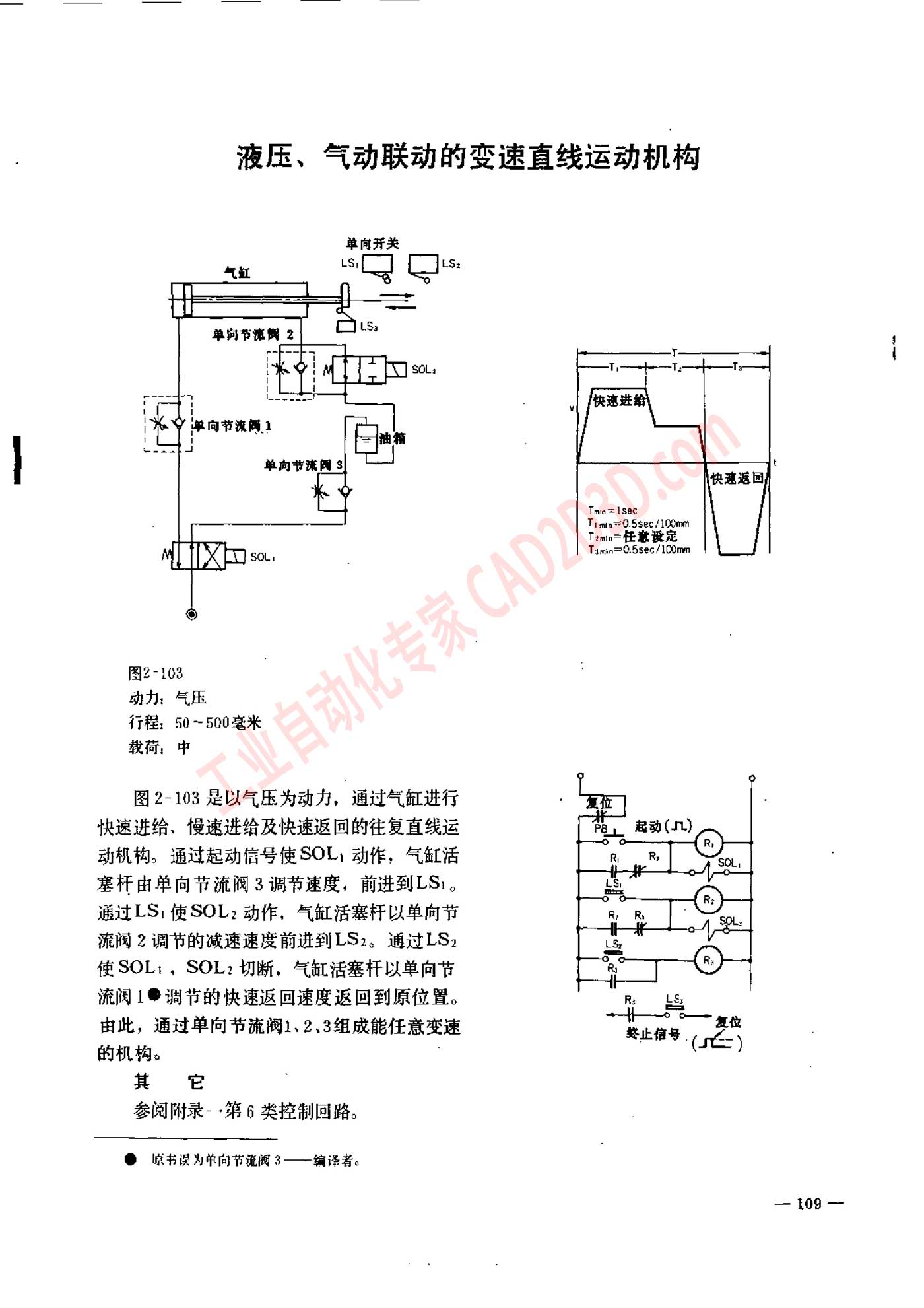

液压 、 气 动 联动 的 变速 直线 运动 机 构 图 2-103 动力 : 气压 行程 : 50 一 500 训 米 载荷 ， 中 图 2-103 是 以 气压 为 动力 ， 通 过 气缸 进行 快速 进 给 、 慢 速 进 给 及 快速 返回 的 往复 直线 运 动机 构 。 通 过 起 动 信号 使 SOL' 动作 ， 气 缸 活 塞 杆 由 单 向 节 流 阀 3 调节 速度 ， 前 进 到 LSi 。 通过 LS 使 SOL: 动作 ， 气 缸 活塞 杆 以 单 向 节 流 阀 2 调节 的 减速 速度 前 进 到 LSz。 遂 过 LS， 使 SOL ，SOL: 切断 ， 气 缸 活 塞 杆 以 单 向 节 流 头 1 鲁 亩 节 的 快速 返回 速度 返回 到 原 位 置 。 由 此 ， 通 过 单 向 节 流 阐 1.2 .3 组 成 能 任意 变速 的 机 构 。 其 它 参阅 附录 - :第 6 类 控制 回路 。 重 。 雄 书 误 为 单 向 节 流 阔 3 一 一 编译 者 。 Timo=0O.5sec7100mm Tim= SE Tamin=0.55¢c/100mm — 109 —
