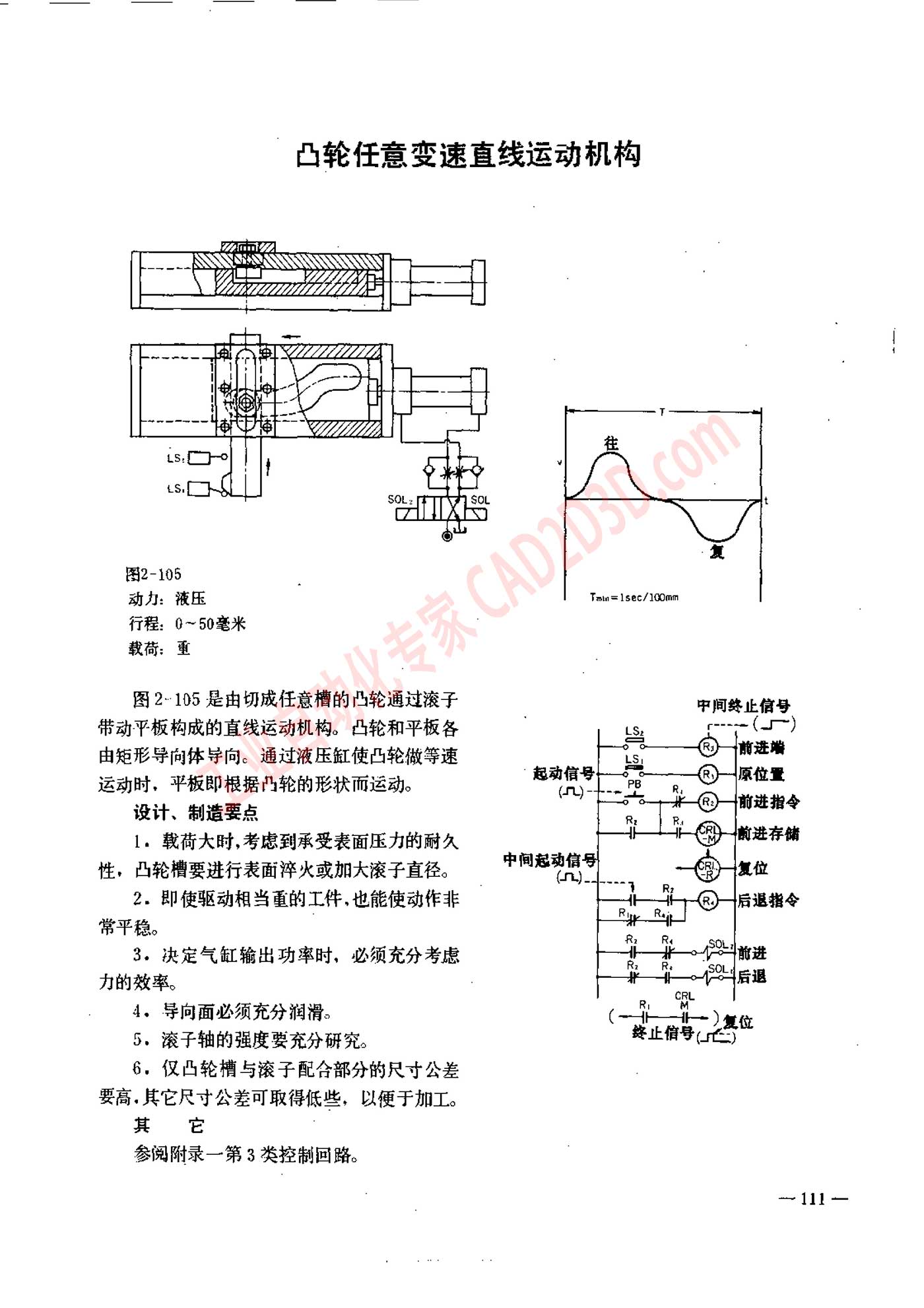

凸轮任意变速直线运动机构
凸轮 任意 变速 直线 运动 机 构
sssss
=
人
图 2-105
动力 : 液压 Trta=15ec/100mm
行程 : 0 一 50 毫 米
载荷 : 重
7 2105 是 由 切 成 任意 槽 的 凸轮 通过 滚 子
带动 平板 构成 的 直线 运动 机 构 。 巴 轮 和 平板 各
由 抑 形 导 疝 体 导 向 。 通 过 液压 缸 使 凸轮 做 等 速
运动 时 ， 平 板 即 根据 凸轮 的 形状 而 运动 。
设计 、 制 造 要 点
1， 载 荷 大 时 ,考虑 到 承受 表面 压力 的 耐久
性 ， 巴 轮 模 要 进行 表面 济 火 或 加 大 滚 子 直径 。
2 即使 驱动 相当 重 的 工件 ,也 能 使 动作 非
3， 决定 气缸 输出 功率 时 ， 必 须 充分 考虑
力 的 效率 。
4。 导 向 面 必须 充分 润滑 。
5， 滚 子 轴 的 强度 要 充分 研究 。
6， 仅 凸轮 精 与 滚 子 配合 部 分 的 只 寸 公差
要 高 ,其 它 尺寸 公差 可 取得 低 些 ， 以 便于 加 工 。
其 它
参阅 附录 一 第 3 类 控制 回路 。
定 肌 相册 信号
==
