杠杆增速直线运动机构
杠杆 增 速 直线 运动 机 构
时 使 用 的 机 构 。 从 动 部 分 由 两 根 导 杆 导向 ， 杠
杆 项 端的 滚 子 则 在 从 动 部 分 的 槽 内 边 回转 边 移
动 。 由 由 位 开关 使 三 位 换 向 阅 处 于 中 间 位 置 时 ，
即 能 实现 机 构 的 中 间 位 置 停止 。
设计 、 制 造 要 点
1， 在 液压 缸 行程 中 间 位 置 停止 时 ,液压 系
统 必 须 分 如 下 两 种 情况 考虑 。 第 一 、 在 一 定 范
围 内 停止 ， 停 止 期 间 没有 力 的 作用 ， 第 二 、 在
一 定 精 度 的 位 置 上 停止 ， 停 止 期 间 即 使 有 外 力
作用 ， 仍 要 保持 该 位 置 。 图 中 所 示 的 系统 相当
于 第 一 种 情况 ， 此 时 ， 只 要 外 力 小 于 液压 油 的
阻力 及 机 构 的 动作 阻力 就 不 会 移动 。 如 采用 第
i 二 种 情况 的 中 间 位 置 停止 时 ， 只 要 不 是 载荷 很
i 8 轻 及 速度 较 低 ， 就 必须 考虑 防震 系统 或 减 和
it ® 系统
使 用 实例

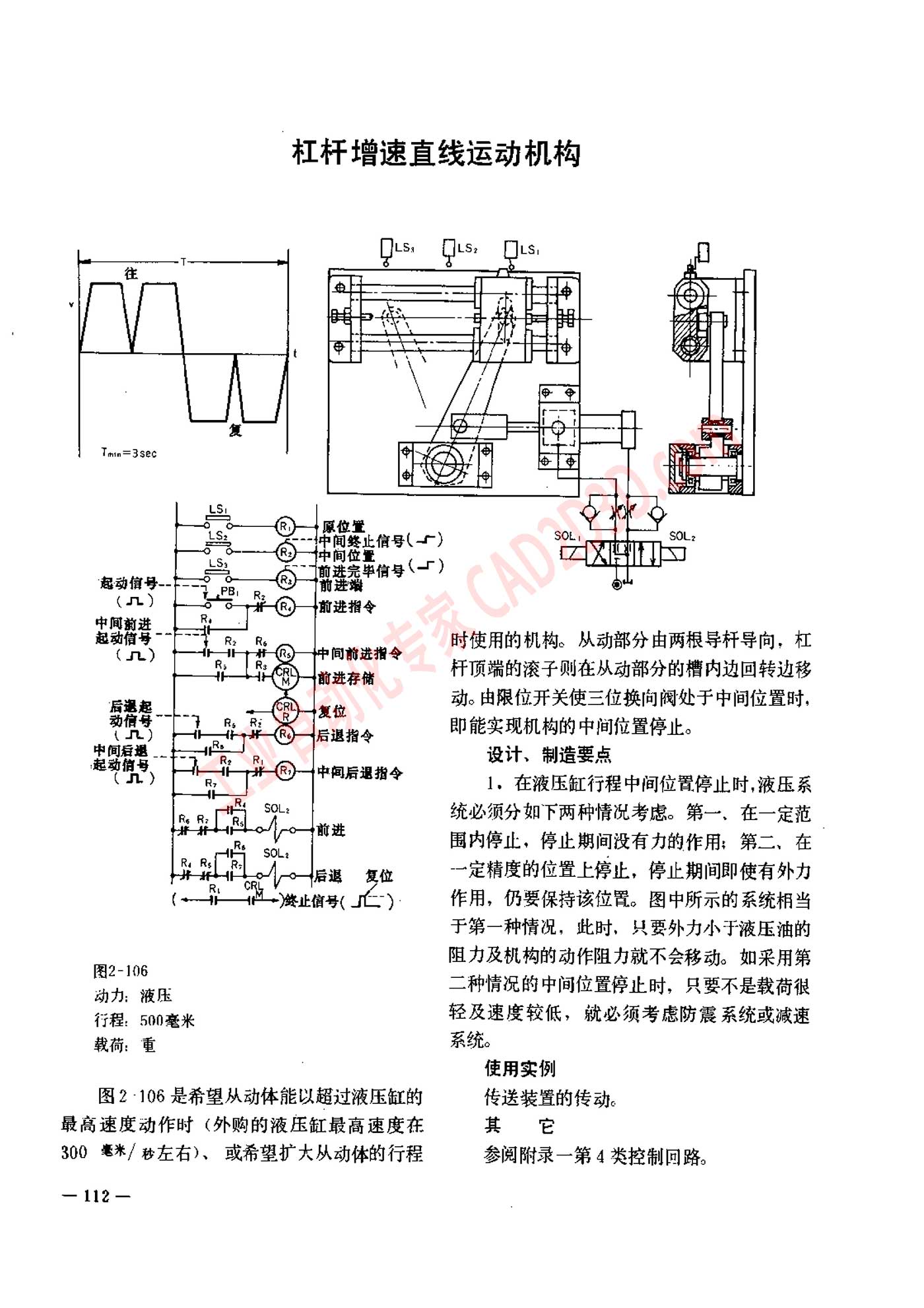

图 2 .106 是 希望 从 动 体能 以 超过 液压 向 的 传送 装置 的 传动 。
最 高 速度 动作 时 〈 外 购 的 液压 抵 最 高 速度 在 其 e
300 赦 米 / 秒 左右 ) 、 或 希望 扩大 从 动 体 的 行程 参阅 附录 一 第 4 类 控制 回路 。
—112—
