链条变换方向的直线运动机构
链条 变换 方向 的 直线 运动 机 构
iR
-> 中 间 终 止 信号 ( - ?
8 R
------ -上 和 S )
起 动 信号 - A
W) 上 升 指令
P L7 so
起 动 簿 等

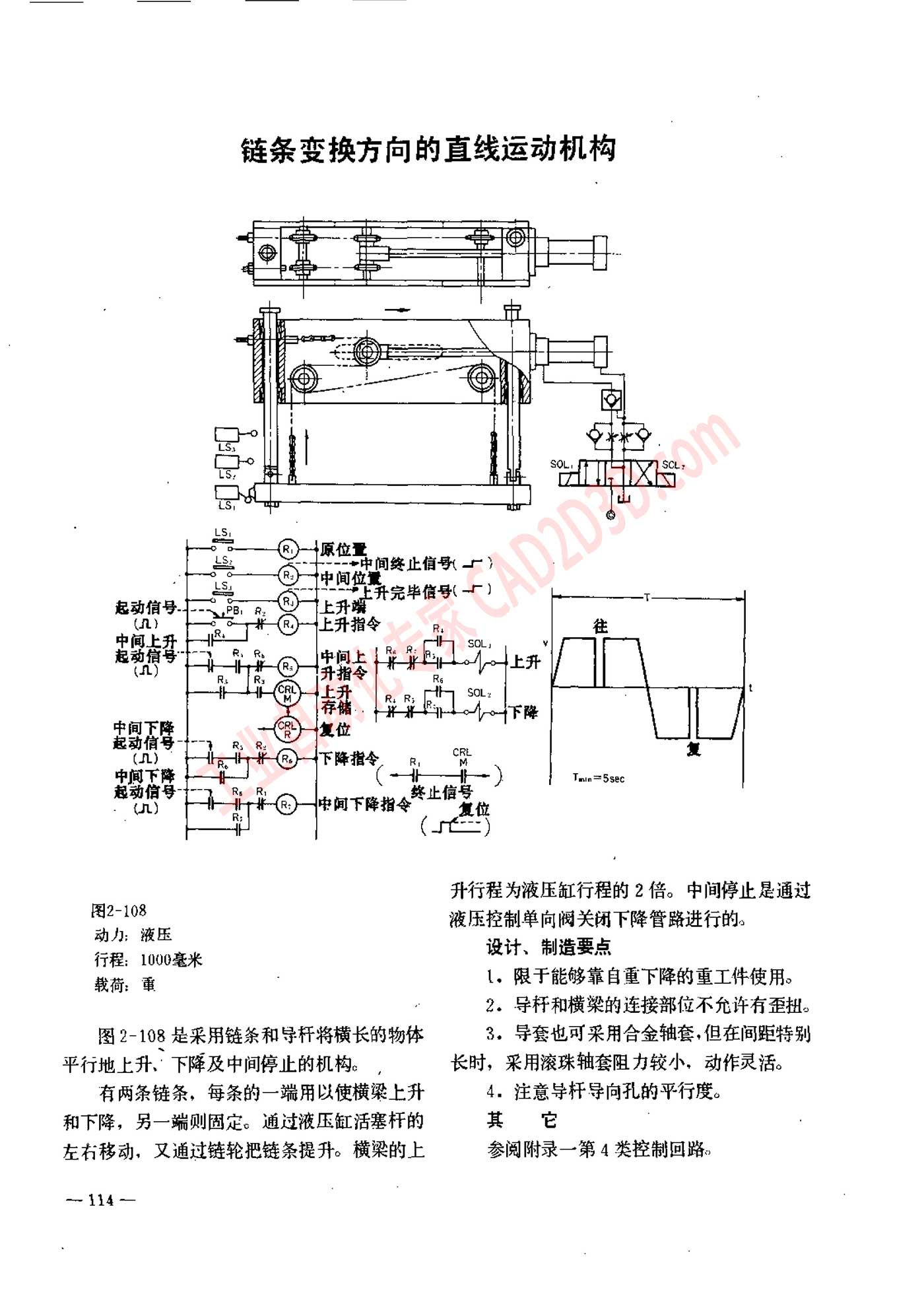

图 2-108
动力 液压
行程 ，1000 毫 米
载荷 ， 重
图 2-108 是 采 胃 链条 和 导 杆 将 横 长 的 物体
平行 地 上 升 . 下 降 及 中 间 停 止 的 机 构 。 ，
有 两 条 链条 ， 每 条 的 一 端 用 以 使 横梁 上 升
和 下 降 ， 另 一 端 则 固定 。 道 过 液压 缸 活塞 杆 的
左右 移动 ， 又 通过 链 轮 把 链条 提升 。 横 梁 的 上
~— 114 —
升 行程 为 液压 缸 行 程 的 2 舍 。 中 间 停 止 是 通过
液压 控制 单 向 阅 关 闭 下 降 管 路 进行 的 。
设计 、 制 造 要 点
1。 限 于 能 够 靠 自 重 下 降 的 重工 件 使 用 。
2。 导 杆 和 横梁 的 连接 部 位 不 允许 有 EHL.
3。 导 和 套 也 可 采用 合金 轴 套 ,但 在 间距 特别
长 时 ， 采 用 滚珠 轴 套 阻力 较 小 ， 动 作 灵活 。
4， 注意 导 杆 导向 孔 的 平行 度 。
其 €
参阅 附录 一 第 4 类 之 制 回路 。
