回转电磁铁往复直线运动机构
回转 电磁 铁 往复 直线 运动 机 构
Tm 一 0.3 一 0.5sec

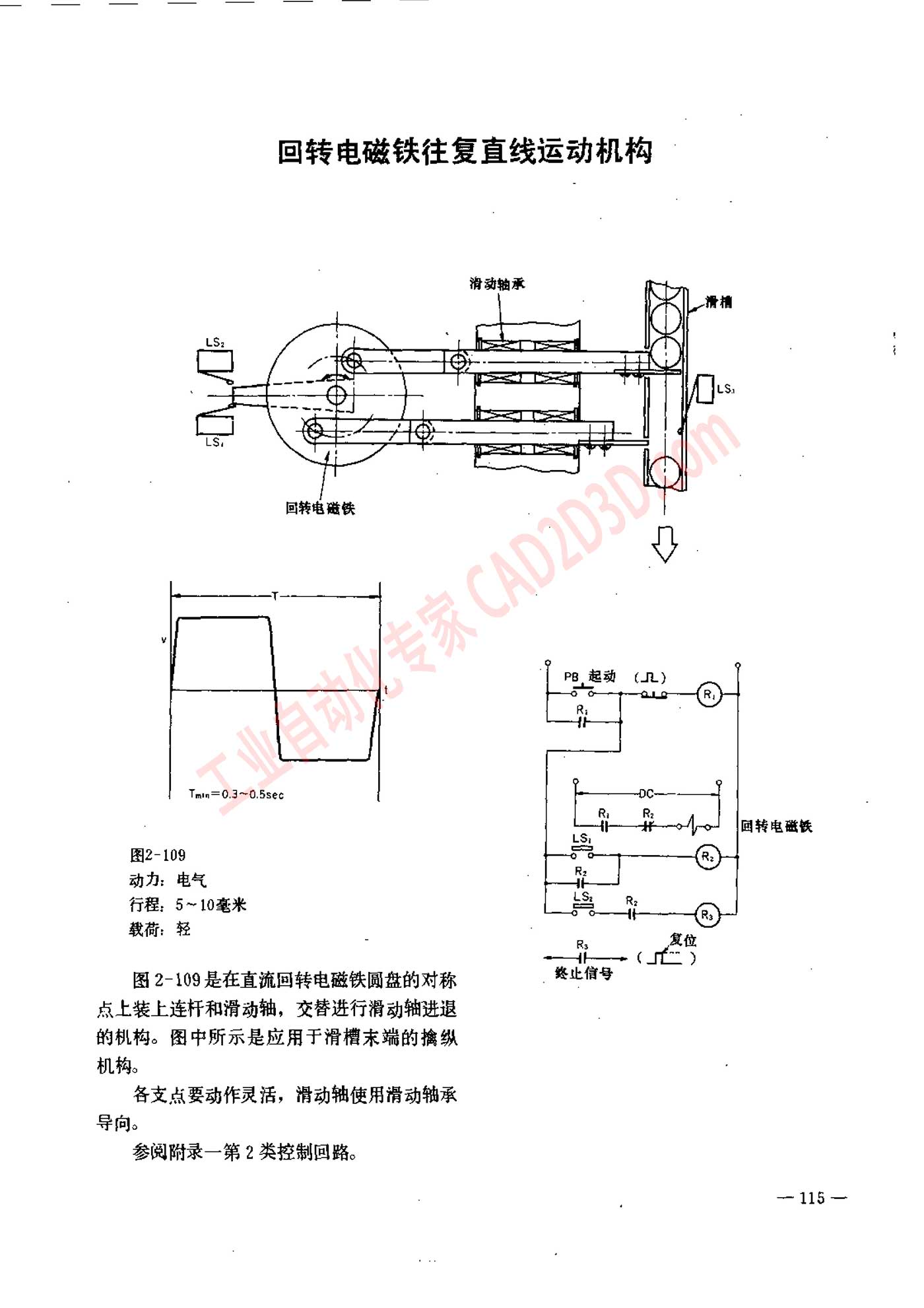

图 2-109
动力 ， 电 气
行程 : 5~ 10 毫 米
载荷 ， 轻
2-109 是 在 直流 回转 电磁 铁 圆 盘 的 对 称
点 上 装 上 连 杆 和 滑动 轴 ， 交 蔡 进 行 滑动 轴 进 退
的 机 构 。 图 中 所 示 是 应 用 于 滑 楼 末端 的 扩 维
机 构 。
各 支点 要 动作 灵活 ， 滑 动 轴 使 用 滑动 轴承
导向 。
参阅 附录 一 第 2 类 控制 回路 。
一 115 一
