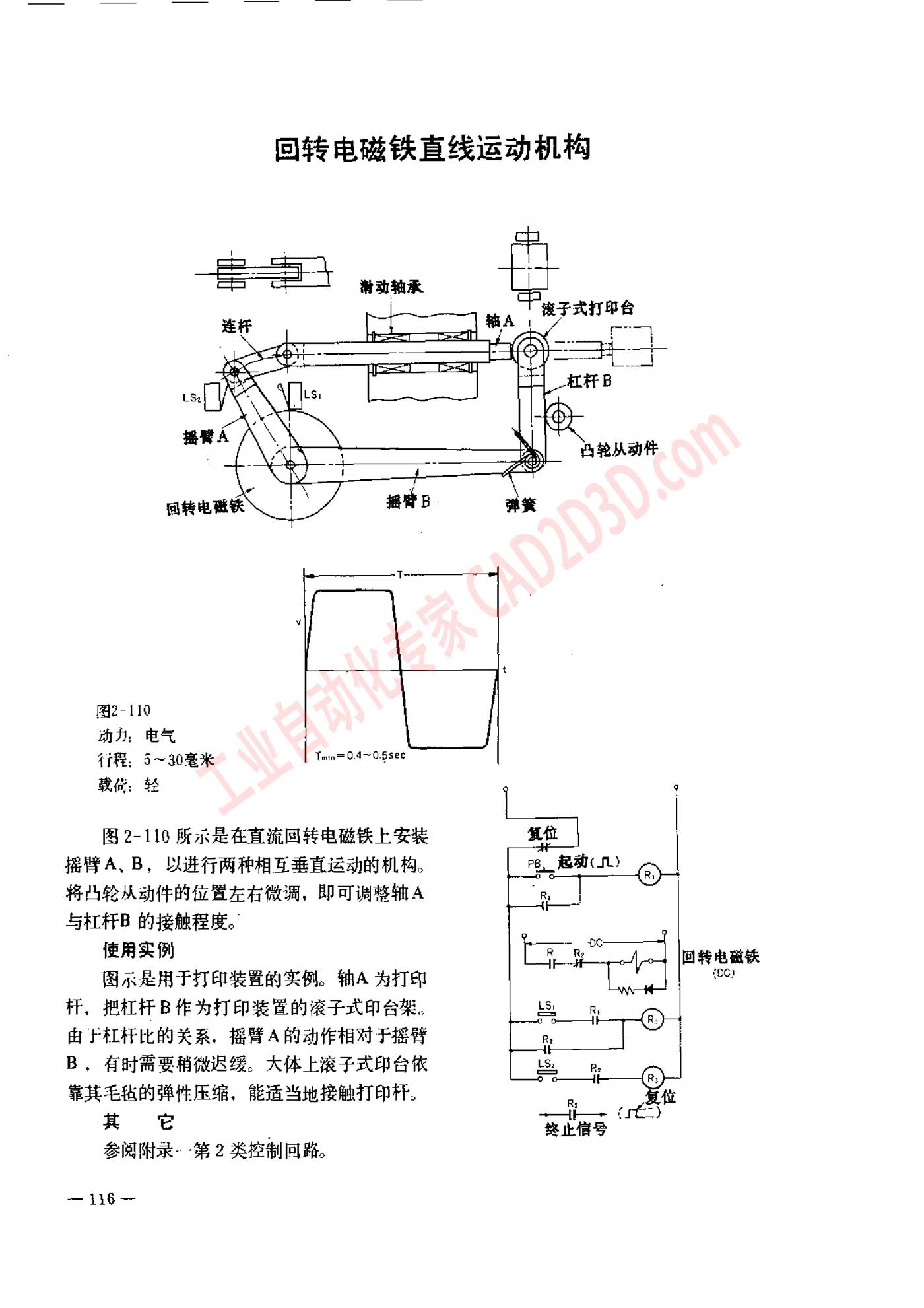

回转电磁铁直线运动机构
图 2-110
动力 电气
行程 ，5 一 30 毫 米
B 3
| Tain=0.4~0.5s€C
P8 2- 110 所 了 是 在 直流 回转 电磁 铁 上 安装
摇 臂 A、B ， 以 进行 两 种 相互 垂直 运动 的 机 构 。
将 凸轮 从 动 件 的 位 置 左右 微调 ， 即 可 调整 轴 A
与 杠杆 B 的 接触 程度 。
使 用 实例
图 示 是 用 于 打印 装置 的 实例 。 轴 A 为 打印
杆 ， 把 杠杆 B 作 为 打印 装置 的 滚 子 式 印台 架 。
由 十 杠杆 比 的 关系 ， 摇 器 A 的 动作 相对 于 播 辟
B ， 有 时 需要 稍微 迟缓 。 大 体 上 滚 子 式 印台 依
靠 其 毛 钻 的 强 忻 压缩 ， 能 适当 地 接触 打印 杆 。
其 它
参阅 附录 - -第 2 类 控制 回路 。
=136~
复位
_ 阳 _ 起 动 (了 @
