摆动缸和凸轮往复直线运动机构

摆动缸和凸轮往复直线运动机构

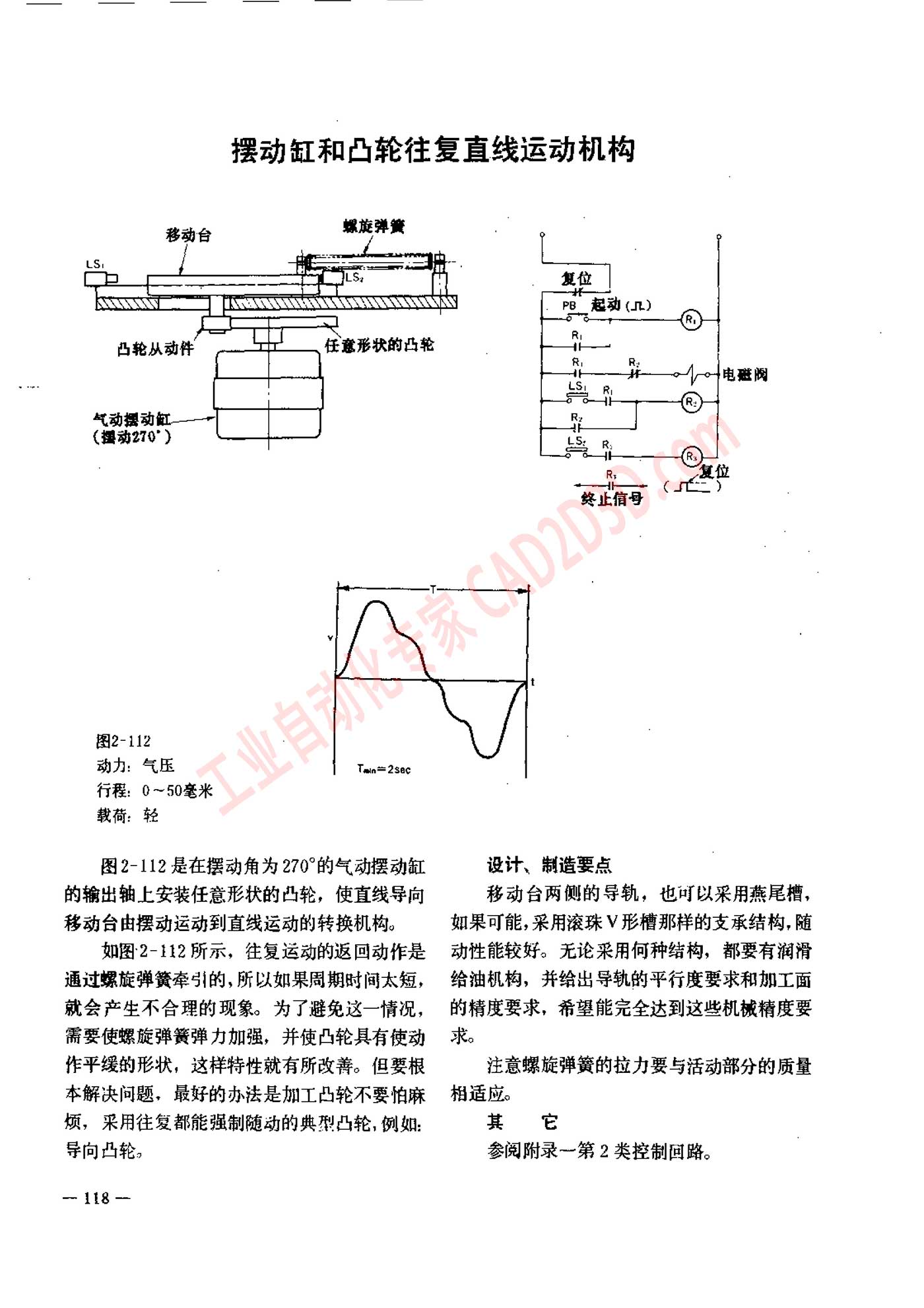

图 2-112 动力 ,气压 行程 ,0 一 50 毫 米 载荷 , 轻 图 2-112 是 在 摆动 角 为 270? 的 气动 摆动 生 的 输出 轴 上 安装 任意 形状 的 凸轮 , 使 直线 导向 移动 台 由 摆动 运动 到 直线 运动 的 转换 机 构 。 如 图 .2-t12 所 示 , 往 复 运动 的 返回 动作 是 通过 螺旋 弹簧 牵引 的 , 所 以 如 果 周 期 时 间 太 短 , 就 会 产生 不 合理 的 现象 。 为 了 避免 这 一 情况 , 需要 使 螺旋 弹簧 弹 力 加 强 , 并 使 凸轮 具有 使 动 作 平 缓 的 形状 , 这 样 特性 就 有 所 改善 。 但 要 根 本 解决 问题 , 最 好 的 办 法 是 加 工 凸 轮 不 要 怕 麻 烦 , 采 用 往复 都 能 强制 随 动 的 典型 凸轮 , 例如 , 导向 凸轮 , — 118 — 设计 、 制 造 要 点 移动 台 两 侧 的 导轨 , 也 可 以 采用 燕尾 描 , 如 果 可 能 , 采用 滚珠 V 形 槽 那样 的 支承 结构 , 随 动 性 能 较 好 。 无 论 采 用 何 种 结构 , 都 要 有 涧 滑 给 油 机 构 , 并 给 出 导轨 的 平行 度 要 求 和 加 工 面 的 精度 要 求 , 希 望 能 完全 达到 这 些 机 械 精 度 要 求 。 注意 螺旋 弹簧 的 拉力 要 与 活动 部 分 的 质量 相 适 应 。 其 它 参阅 附录 一 第 2 类 控制 回路 。
