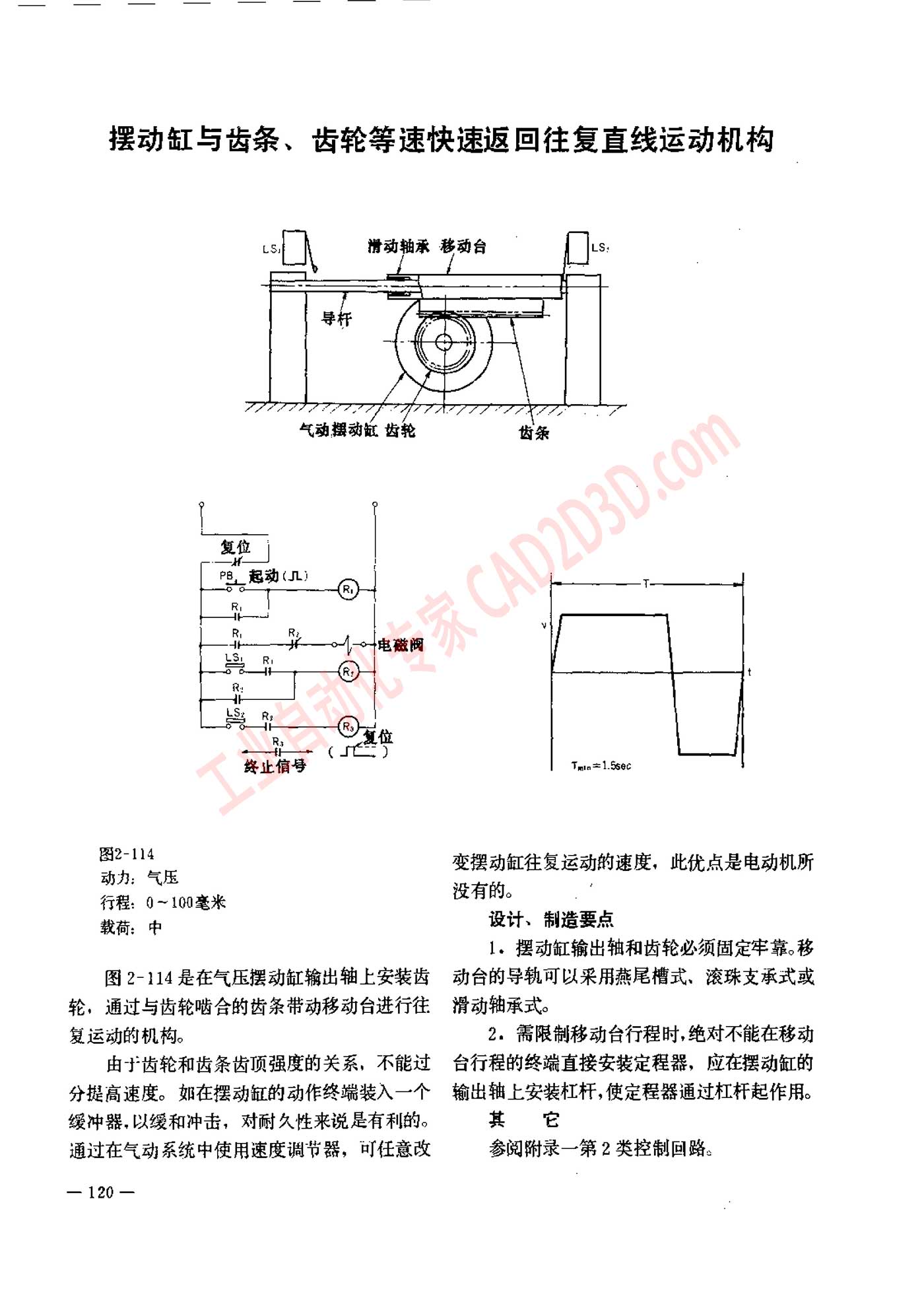

B 5ER. SRFEREEEEEELIZHNN 图 2-114 Hh KE 行程 : 0~ 100 毫 米 载荷 ， 中 图 2-114 是 在 气压 摆动 缸 输出 轴 上 安装 贞 轮 ， 通 过 与 齿轮 中 合 的 齿 条 带动 移动 台 进 行 往 复 运动 的 机 构 。 由 于 齿 轮 和 齿 条 齿 顶 强度 的 关系 ， 不 能 过 分 提高 速度 。 如 在 摆动 红 的 动作 终端 装 入 一 个 缓冲 器 ,以 缓和 冲击 ， 对 耐久 性 来 说 是 有 利 的 。 通过 在 气动 系统 中 使 用 速度 调节 器 ， 可 任意 改 一 120 一 Tmo=1.5sec 变 摆 动 缸 往 复 运动 的 速度 ， 此 优点 是 电动 机 所 没有 的 。 设计 、 制 造 要 点 1， 摆动 拭 输出 轴 和 齿轮 必须 固定 牢靠 移 动 台 的 导轨 可 以 采用 燕尾 模式 、 滚 珠 支 承 式 或 滑动 轴承 式 。 2， 和 需 限制 移动 台 行程 时 ,绝对 不 能 在 移动 台 行程 的 终端 直接 安装 定 程 器 ， 应 在 摆动 缸 的 输出 轴 上 安装 杠杆 ,使 定 程 器 通过 杠杆 起 作用 。 其 它 参阅 附录 一 第 2 类 控制 回路 。
